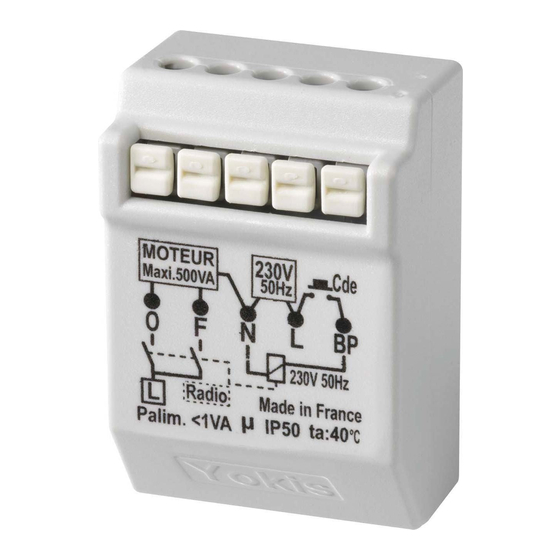

MICROMODULE VOLET ROULANT RADIO
MVr500Er
5454452 Micromodule volet roulant radio
MVr500ErP
5454467 Micromodule volet roulant radio Power
MVr500ErPX 5454468 Micromodule volet roulant radio Power
Fonction: Ce micromodule permet la centralisation de volet roulant, de volets à battant ou de stores par boutons poussoirs
exclusivement ou avec les télécommandes radio Yokis.
Compatibilité : Le MVR500ER est compatible avec tous les moteurs
disposant de 3 fils (commun, ouverture, fermeture). Les butées peuvent être de
type électrique ou électronique réglées sur le volet roulant lui même. Dans le
cas de butées mécaniques la course du volet est définie par des arrêtoirs qui
stoppent le volet mécaniquement, le micromodule MVR500ER détecte alors
une surcharge et coupe immédiatement l'alimentation du moteur. Le
MVR500ER est également compatible avec les moteurs 4 fils (Phase, neutre,
montée, descente) en mode commande permanente montée ou descente. Si
vous avez des volets roulants avec radio intégrée, notre module MVR500ER
n'est pas compatible.
CaraCTérISTIquES TECHNIquES
Puissance moteur 3 fils
Tension secteur
Température ambiante
Humidité relative
dimension
Fréquence
Conserve les données en cas de coupure secteur.

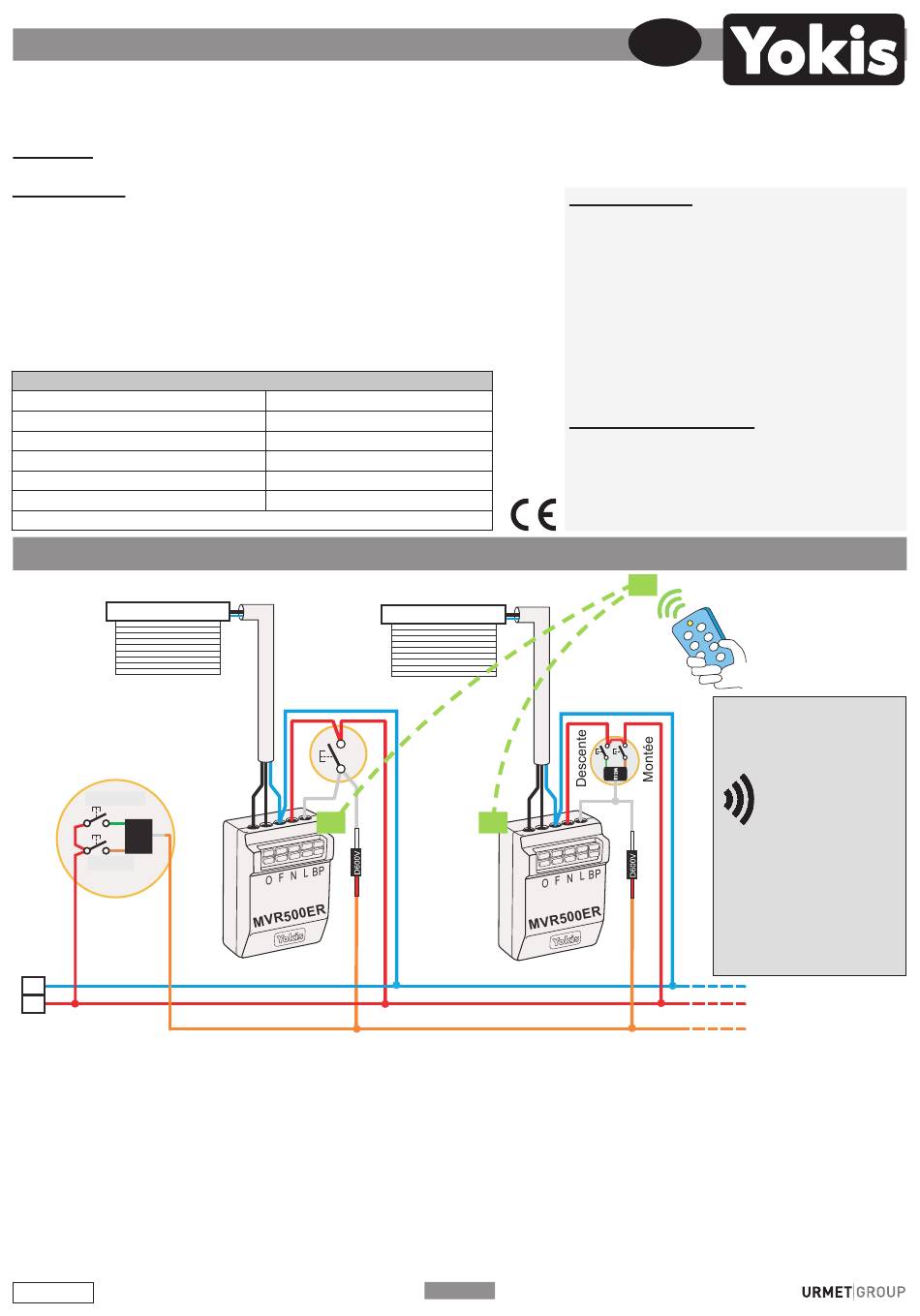

CÂBLAGE
Volet roulant
Tapparella
Commande centralisée
Comando centralizzato
par BP double
con pulsante doppio
non interbloccato
Descente
Discesa
V
B
R12M
M
Montée
Salita
230V
50Hz
N
L
Le micromodule doit être uniquement installé par une personne formée et dans un lieu inaccessible à l'utilisateur final, conformément aux
règles d'installation nationales (NFC 15-100 en France).
B
Afin de respecter les consignes de sécurités, le micromodule doit être monté sur une ligne protégée en amont par un disjoncteur 10A courbe C.
Câbler le micromodule hors tension.
Dans le cas de tableau en triphasé, la phase d'alimentation des micromodules doit être identique à celle du fil pilote.
Des schémas sont disponibles auprès de notre service technique pour le câblage en triphasé.
Ils sont également téléchargeables sur le site internet www.yokis.fr .
1) Brancher l'alimentation secteur sur les bornes "L"et "N".
2) Brancher le bouton poussoir local entre les bornes "L" et "BP". Pour utiliser un BP double rajouter
l'accessoire Yokis R12M (réf: 5454073). Si le BP est déporté à plus de 3 mètres, vérifier la tension entre les bornes BP et N sur le
MVR500ER. Si elle est supérieure à 20V insérer une D600V entre les fils retour du BP et la borne BP (fil blanc sur la borne BP).
3) Brancher les fils du moteur sur les bornes "N" "O" et "F". Vérifier que le fil connecté sur l'entrée O correspond bien à la
montée. Ne pas se fier aux couleurs des fils moteur. Pour vérifier que le moteur est branché correctement faites 3 appuis courts sur le BP
et le volet doit monter. Si vous faites 4 appuis courts le volet doit descendre. Si c'est le contraire il suffit d'inverser les fils du moteur sur le
bornier du MVR500ER.
DS1054-010E
avec antenne extérieure
230V ~ 2A maxi. 500VA
230V ~ +10% -15% 50Hz
-20°C +40°C
0 à 70%
48mm x 33mm x 22.5mm
2.4 GHz
Commande locale
par BP simple
Comando locale
pulsante singolo
R1
B
R
FIL PILOTE
FILO PILOTA
POrTéE radIO:
Gamme radio:
• dans la pièce < 100m²
• sur 50m en champ libre
(Réduction de la portée si environnement
métallique, passage de mur ou de cloison)
Gamme radio Power:
• dans une maison de 100m² avec traversée
perpendiculaire d'un mur maître ou d'une
dalle
• sur 250m en champ libre
(Réduction de la portée si environnement
métallique, passage de mur ou de cloison)
TraNSMISSION radIO:
La Led de l'émetteur s'éclaire uniquement
lorsque la transmission radio a réussi.
En cas de portée insuffisante l'ajout d'un
récepteur intermédiaire résoud le probléme
(voir § ''Augmentation de la portée'').
Volet roulant
Tapparella
Commande
locale par BP
Comando locale
double
pulsante doppio
non interbloccato
R1
P1
F
Exemple de commande radio
supplémentaire pour 2
E5
MVR500ER
La centralisation peut être
réalisée par fil pilote ou par
radio.
Pour l'utilisation du
MVR500ER avec la
radio se référer à la
notice de l'émetteur.
B
Dans certaines configurations
terrain, il peut être prudent de
prévoir lors de l'alimentation
R
des modules un fil pilote
pouvant servir à la
centralisation filaire.
