Summary of Contents for aluSKY aluSKYcrown

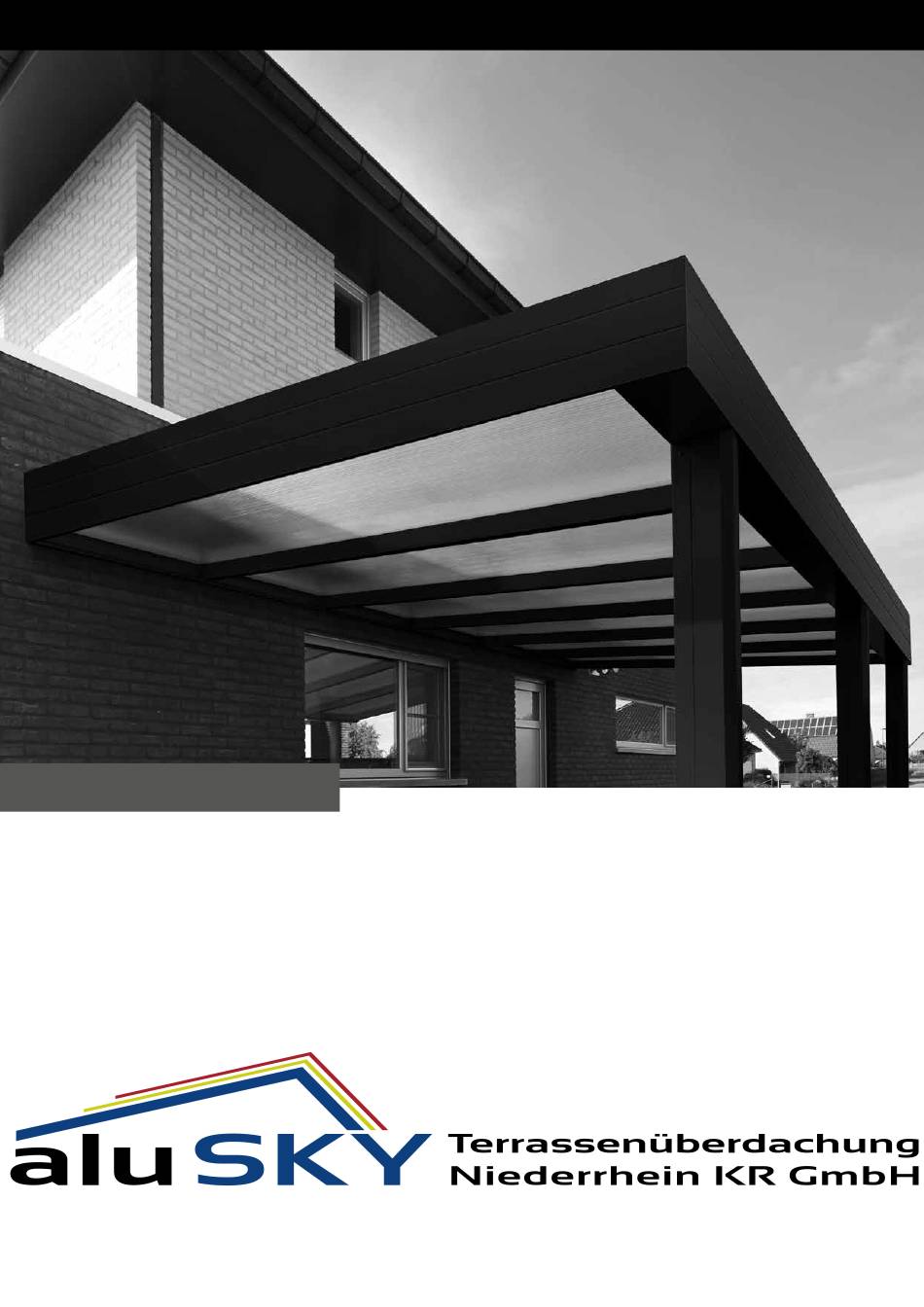

- Page 1 VERANDA / CANOPY / WINTERGARTEN NL / FR / EN / DE crown aluSKY Montagehandleiding Notice de pose Mounting instructions Montageanleitung...
- Page 2 . The assembly of the aluSKYcrown must be carried out during the assembly of the aluSKYlux roof and before the glazing is installed in the roof . If the aluSKYcrown is to be assembled on an existing aluSKYlux roof , the sheets or glazing must be demounted temporarily.
- Page 3 = B - 15 mm | BU = BCC - 40 mm BTOT = B + 55 mm DTOT = D + 146 mm | DU = D + 130 mm DTOT = D + 185 mm BTOT = B - 7,5 mm | BU = B - 27,5 mm BTOT = B + 27,5 mm DTOT = D + 146 mm | DU = D + 130 mm...
- Page 4 LED-stripe IP67 Étrier pour gouttière GX Bandeau LED IP67 CCBEUG Bracket for gutter GX LED stripe IP67 Bügel für Dachrinne GX LED-Streifen IP67 Haak aluSKYcrown Transfo 30W 12V Crochet aluSKYacrown Transfo 30W 12V CCHAAK TRANSFO Hook aluSKYcrown Transformer 30W 12V...
- Page 5 VOORBEREIDING PREPARATION PREPARATION VORBEREITUNG CCBEUG CCBEUG CCBEUG + ZSB CCBEUG + ZSB 5/16 18/06/2018 E_MH_Mounting_instructions_aluSKYlux_aluSKYcrown...
- Page 6 CCHAAK BOUT ROND MOER M5 x 20 Ø 5 mm CCHAAK cutting line LEFT CLLX-profile RIGHT CLLX-profile 6/16 E_MH_Mounting_instructions_aluSKY lux_aluSKYcrown 18/06/2018...
- Page 7 CCHAAK ZSG/ZSB De gelakte schroeven ZSG worden gebruikt om de sluitplaatjes op het hoekprofiel te monteren. Les vis laquées ZSG sont utilisées pour fixer les embouts sur le profil d’angle. The lacquered screws ZSG are used to mount the end pieces on the corner profile. Die lackierten Schrauben ZSG werden verwendet, um die Abschlussstücke aufs Eckprofil zu befestigen.
- Page 8 166,70 Aanpassen haak links en rechts (doorgang LED-kabel). Adaptez les crochets à gauche et à droit (pour le passage du câble LED). Adjust hook on the left and right (passage LED cable). Anpassen Haken links und rechts (Durchgang LED-Kabel). 8/16 E_MH_Mounting_instructions_aluSKY lux_aluSKYcrown 18/06/2018...
- Page 9 LED-strook van binnen naar buiten doorsteken tussen zijdrager en gootprofiel Insérez le bandeau LED de l’intérieur vers l’extérieur entre les supports latéraux et le profil de gouttière Push the LED stripe from the inside to the outside between side rafter and gutter profile LED-Streifen von innen nach außen zwischen Seitenträger und Rinnenprofil durchstecken TRANSFO Zwarte zone 8 mm diep weghalen (aan de onderkant)
- Page 10 MONTAGE KROONLIJST ZIJKANT(EN) MONTAGE DU BANDEAUX AUX COTES LATERAUX ASSEMBLY CORNICE ON THE LATERAL SIDE(S) MONTAGE DER ATTIKA AN DER SEITE(N) CC225 CC150 CC150/CC225 Voorboren met Ø 4 mm en schroeven met PST Préforez à la mèche Ø 4 mm puis vissez avec les vis PST Pre-drill with Ø...
- Page 11 max. max. HG - 10 mm De schroef op 70 mm van de onderkant niet volledig indraaien zodat het profiel hierop rust. Ne vissez pas complètement la vis à 70 mm de la face inférieure afin que le profil repose sur celle-ci. Do not completely screw in the screw 70 mm from the bottom side so the profile can rest on it.
- Page 12 3 mm Herhaal bovenstaande richtlijnen voor de andere zijkant. Faites la même chose pour l’autre côté. Repeat the above mentioned guidelines for the other side. Wiederholen Sie die oben genannten Richtlinien für die andere Seite. 12/16 E_MH_Mounting_instructions_aluSKY lux_aluSKYcrown 18/06/2018...
- Page 13 Werk het aluSKY lux-dak nu volledig af en monteer vervolgens de aluSKYcrown verder. Une fois cette opération terminée, il faut (re)monter les panneaux ou le vitrage dans la toiture aluSKY lux. Finissez à présent la toiture aluSKY lux et poursuivez le montage de la aluSKYcrown.
- Page 14 OPBOUW aluSKYCROWN STRUCTUR aluSKYCROWN CONSTRUCTION aluSKYCROWN AUFBAU aluSKYCROWN CC225 CC150 14/16 E_MH_Mounting_instructions_aluSKY lux_aluSKYcrown 18/06/2018...
- Page 15 LEDCO “click” Breng de LED-cover op maat en klik deze tussen de haken in het profiel. Découpez le cover LED sur mesure et clipsez-le entre les crochets du profil. Adjust the LED cover and click it in between the hooks in the profile. Passen Sie die LED-Abdeckung an und klicken Sie diese zwischen den Haken ins Profil.
- Page 16 GEBRUIK ALLEEN DOOR aluSKY LUX GELEVERDE ORIGINELE ONDERDELEN. BIJ GEBRUIK VAN NIET-ORIGINELE ONDERDELEN VERVALT DE GARANTIE. UTILISEZ UNIQUEMENT LES PIECES DETACHEES ORIGINALES aluSKY LUX. SI VOUS UTILISEZ DES PIECES NON ORIGINALES, VOUS N’AVEZ PLUS DROIT A LA GARANTIE. VERWENDEN SIE NUR aluSKY LUX ORIGINALUNTERTEILE. BEI GEBRAUCH VON NICHT ORIGINALEN UNTERTEILEN, VERFÄLLT JEDE GARANTIE.
