Lunos 5/BM Installation Manual

Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei
abgetrennter Netzspannung erfolgen! Zusätzliche Installationen
und elektrische Bauelemente im Lüftungsgerät sind unzulässig!
Anwendung
Der Bewegungsmelder Typ 5/BM ist für den Einsatz in Lüftern der
Typenreihe Silvento ec konzipiert und funktioniert nur zusammen mit
einem Komplettgerät dieser Typenreihe. Ein separater Betrieb ist
nicht möglich und nicht statthaft.

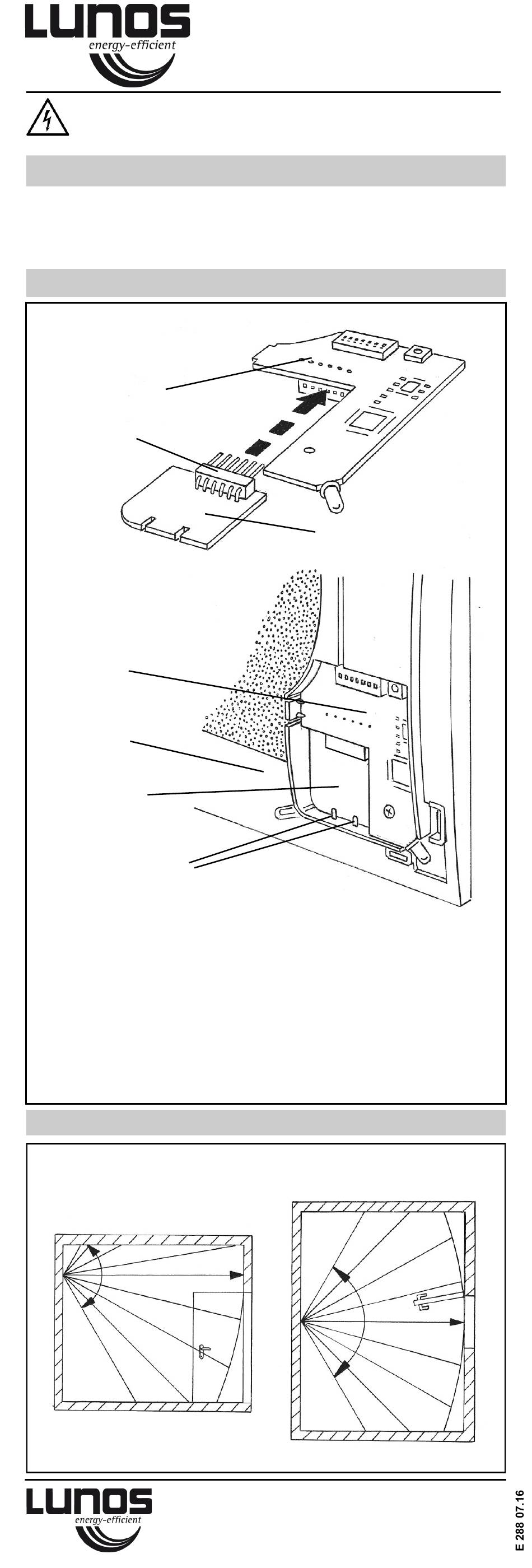

Anstecken des Bewegungsmelders
Bewegungsmelder an Steu-
erplatine anstecken:
Steuerplatine
Stecker
Bewegungsmelder an Steu-
erplatine angesteckt
und im Gitterabdeckrahmen
montiert:
Steuerplatine
Gitterabdeck-
rahmen
Bewegungs-
melder
Positionierungsstege
Nehmen Sie das Frontabdeckteil des Silvento ec ab. Entnehmen Sie
die Steuerplatine dem Gitterabdeckrahmen. Lösen Sie dazu die
Befestigungsschraube.
Stecken Sie den Bewegungsmelder mit dem Stecker an die Steuer-
platine an.
Setzen Sie die Steuerplatine mit dem angesteckten Bewegungsmel-
der in den Gitterabdeckrahmen ein.
Rasten Sie den Bewegungsmelder in die Positionierungsstege ein.
Fixieren Sie die Steuerplatine mit der Befestigungsschraube.
Setzen Sie das Frontabdeckteil wieder auf den Gitterabdeckrahmen.
Positionierung des Bewegungsmelders
Bewegungsmelder-Reichweite
vertikal
120 °
Einbauanleitung für den radar-
gestützten Bewegungsmelder
Max. 3 m
Deutschland
LUNOS Lüftungstechnik GmbH
für Raumluftsysteme
Wilhelmstr. 31
13593 Berlin
Typ 5/BM Best.-Nr.: 040 082
- Bitte an den Nutzer weiterleiten -
Bewegungsmelder
Bewegungsmelder-Reichweite
horizontal
120°
Max. 3 m
