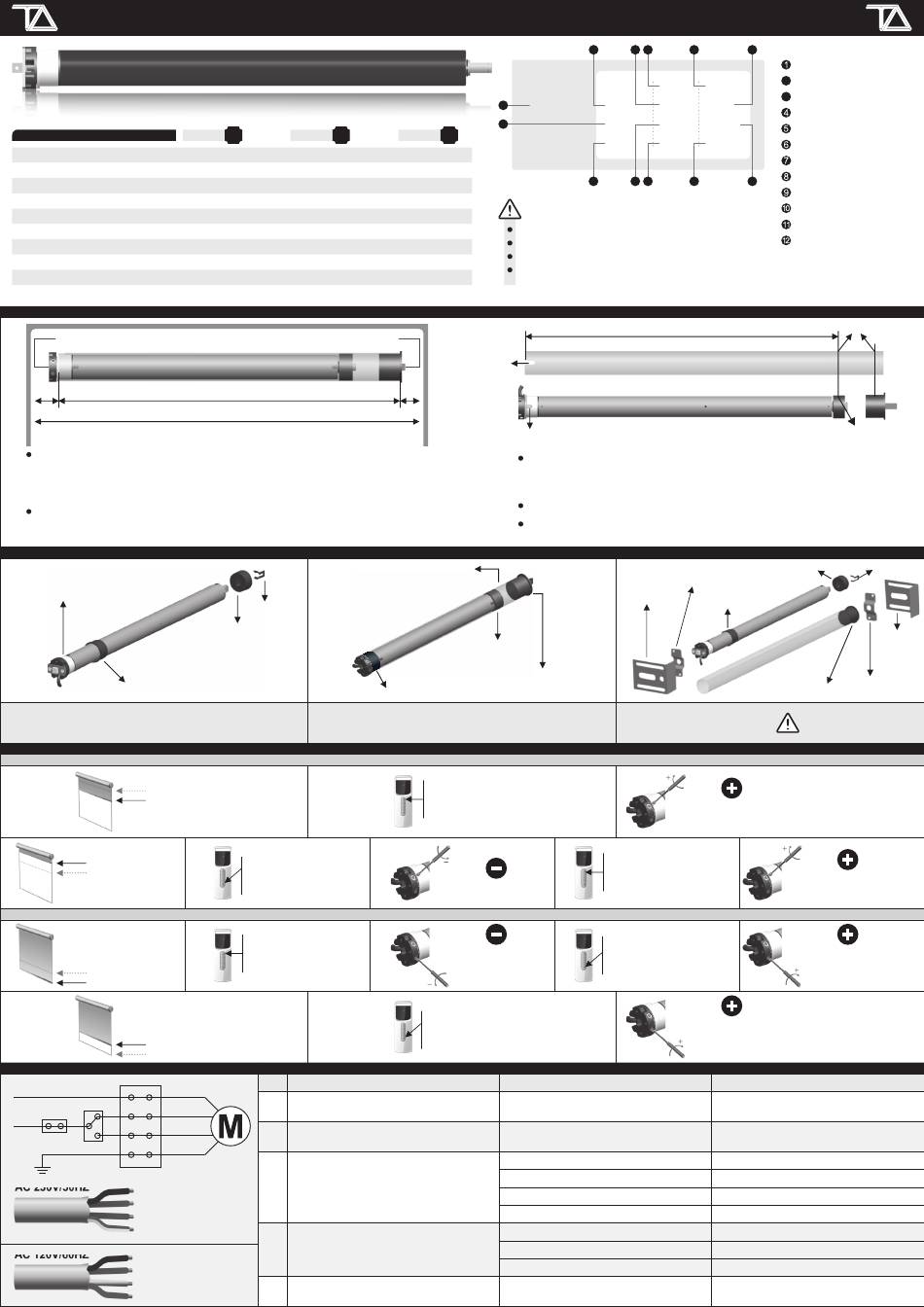

Tecno Automazione TM4 Series Manual

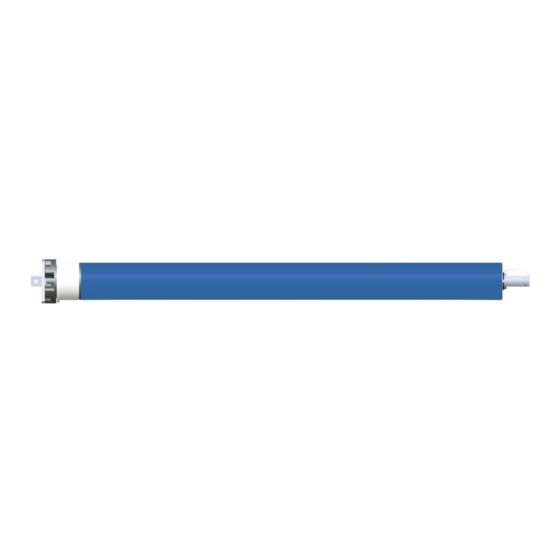

Motore Tubolare TM4 SERIES con finecorsa meccanico - alimentazione 230 V
CARATTERISTICHE TECNICHE
ALIMENTAZIONE
ASSORBIMENTO
POTENZA
DIAMETRO
SPINTA MAX
VELOCITÀ
TEMPO DI LAVORO
GRADO IP
LUNGHEZZA CAVO
C
fine motore
In base alla lunghezza B preparare il tubo esterno: B = A - (C+D)
A = Larghezza totale della finestra o della porta.
C = Spessore limite testa + spessore staffa del motore.
D = Spessore calotta regolabile + spessore staffa della calotta regolabile. (Vedi fig.1).
Nel caso si utilizzi un tubo rotondo senza corona, aprire due fessure sull'estremità del tubolare
in modo da farlo coincidere con le linguette a gancio della puleggia del motore. Le dimensioni
delle fessure dipendono dalle linguette di ogni motore.
linguetta puleggia
corona
1. Infilare la corona sul corpo del motore in modo da poterla collegare
alla puleggia del motore. Inserire l'adattatore usando la molletta per
fissarlo all'albero esterno.
posizione desiderata
posizione corrente
posizione corrente
posizione desiderata
posizione desiderata
posizione corrente
posizione corrente
posizione desiderata
CONNESSIONE CAVI - AC 230V/50Hz
N blu
su/giù
nero
aperto/chiuso
marrone
L
verde
giallo
PE
AC 230V/50HZ
Nero = fase 1
Blu = neutro
Marrone = fase 2
Giallo / Verde = terra
AC 120V/60HZ
Nero = fase 2
Rosso = fase 1
Bianco = neutro
Verde = terra
TM4 30 TM4 40
230 V 230 V
0,83 A 0,86 A
191 W 198 W
45 mm 45 mm
30 N 40 N
15 rpm 15 rpm
4 min 4 min
44 44
1,8 m 1,8 m
Fig.1
B
A
B = A - (C+D)
ASSEMBLAGGIO DEGLI ACCESSORI
molletta
adattatore
2. Inserire il motore nel tubolare esterno con la calotta regolabile.
Impostazione fine corsa in alto: Trimmer bianco
Premere il pulsante
del telecomando in
basso per superare
la posizione desiderata
Impostazione fine corsa in basso: Trimmer rosso
Premere il pulsante
del telecomando in
alto per superare la
posizione desiderata
PROBLEMA
Premendo il pulsante in alto del telecomando,
1
la tapparella si abbassa
All' accensione il motore si muove
2
solo in una direzione
All' accensione il motore non funziona
3
o funziona in rallentamento
4
4 Il motore si ferma improvvisamente
5
Rumore anomalo durante il funzionamento
Motore
Tubolare
1 35S-6/28
3
Motore
TM4 50
tubolare
asincrono
230 V
monofase
0,89 A
205 W
45 mm
50 N ATTENZIONE
Non far entrare l'acqua all'interno del motore.
12 rpm
Non colpire / percuotere il motore e il tubo esterno.
4 min
Non esporre il motore ad acidi, fonti alcaline e corrosive.
44
Non sovraccaricare o utilizzare il motore in modo eccessivo,
1,8 m
questo potrebbe ridurne considerevolmente il suo ciclo di vita.
PREPARAZIONE DEL TUBO
intaglio tubo
4×7.3
D
liguetta puleggia
fine calotta
Nel caso si utilizzi un tubolare rotondo, la posizione della vite di fissaggio del adattatore
del tubolare esterno deve avere la misura (L) perforando due fori simmetrici per viti a testa
svasata M4. Nel frattempo perforare due fori per viti a testa svasata M4 nella posizione
adatta per fissare la calotta regolabile e il tubo esterno. (Vedi fig. 2).
I tubi ottagonali non necessitano di fori sul tubo esterno.
Rimuovere tutte le sbavature dopo il taglio del tubolare.
tubolare esterno
adattatore
calotta regolabile
corona
IMPOSTAZIONE DEL FINECORSA
Premere il pulsante
di comando in alto per
avvicinarsi alla posizione
desiderata
Avvitare
fino a superare la
posizione desiderata
Avvitare
fino a superare la
posizione desiderata
Premere il pulsante
del telecomando in
basso per chiudere fino
alla posizione desiderata
RISOLUZIONE PROBLEMI
CAUSE DEL MALFUNZIONAMENTO
La connessione dei cavi è errata
ll fine corsa non permette l'apertura
L'alimentazione non è conforme alla tensione
Sovraccarico
L'errata istallazione degli accessori interni
blocca il motore
I finecorsa non sono regolati
Il motore è surriscaldato
Mancanza di rete elettrica
Il motore ha raggiunto il limite
Il tubolare esterno è troppo lungo e causa
una pressione stretta sulle staffe
2 6 5 9 10
230V 1.43kg
Ø35 50Hz 4min
6N.m 121W I.CI.H
28r/min
0.53A IP44
4 7 8 12 11
L
Fig.2
staffa motore
staffa a muro
corona
calotta regolabile
3. Montare il limite testa da una parte
e la calotta regolabile dall'altra con le
loro rispettive staffe.
Avvitare
fino alla
posizione
desiderata
Premere il bottone in alto
Premere il bottone in basso
Avvitare
fino alla
posizione
desiderata
SOLUZIONI E SUGGERIMENTI
Invertire la posizione dei cavi nero e marrone
Ruotare uno dei trimmer 1-2 cicli nel
senso opposto
Cambiare il motore in base all' alimentazione
Cambiare il motore in base alla portata in Nm
Controllare la corretta installazione dei componenti
Ruotare uno dei trimmer in qualsiasi direzione
Raffreddare il motore per circa 20 minuti
Ripristinare la connessione alla rete elettrica
Verificare se bisogna regolare il fine corsa
Se la calotta regolabile è inserita tagliare un
piccolo pezzo di tubo esterno
Italiano
Modello motore
2 Diametro
3 Coppia
Velocità
Tensione
Frequenza
Potenza
Assorbimento
Peso motore
Tempo di lavoro
Grado d' isolamento
Grado di protezione
posizione vite
centro dell'adattatore
adattatore molletta
staffa
a muro
staffa calotta
regolabile
ATTENZIONE non perforare
tra la corona e l'ingranaggio.
impostazione
completata
Avvitare
fino alla impostazione
completata
posizione
desiderata
Avvitare
fino alla impostazione
completata
posizione
desiderata
impostazione
completata
