sun garden Easy Sun PARASOL Quick Start Manual

Die Montageanleitung beschreibt den
Austausch des
• Sonnenschutzbezuges
Easy Sun
des
Lieferumfang
• Ein Sonnenschutzbezug
benötigtes Werkzeug
❏
Kreuzschlitz-Schraubendreher No. 2
Montage
Hinweis
Belassen Sie den Sonnenschirm zum
Erneuern des Sonnenschutzbezuges im
Schirmständer.
Verwenden Sie zum Ersetzen des Bezuges
eine Stehleiter.

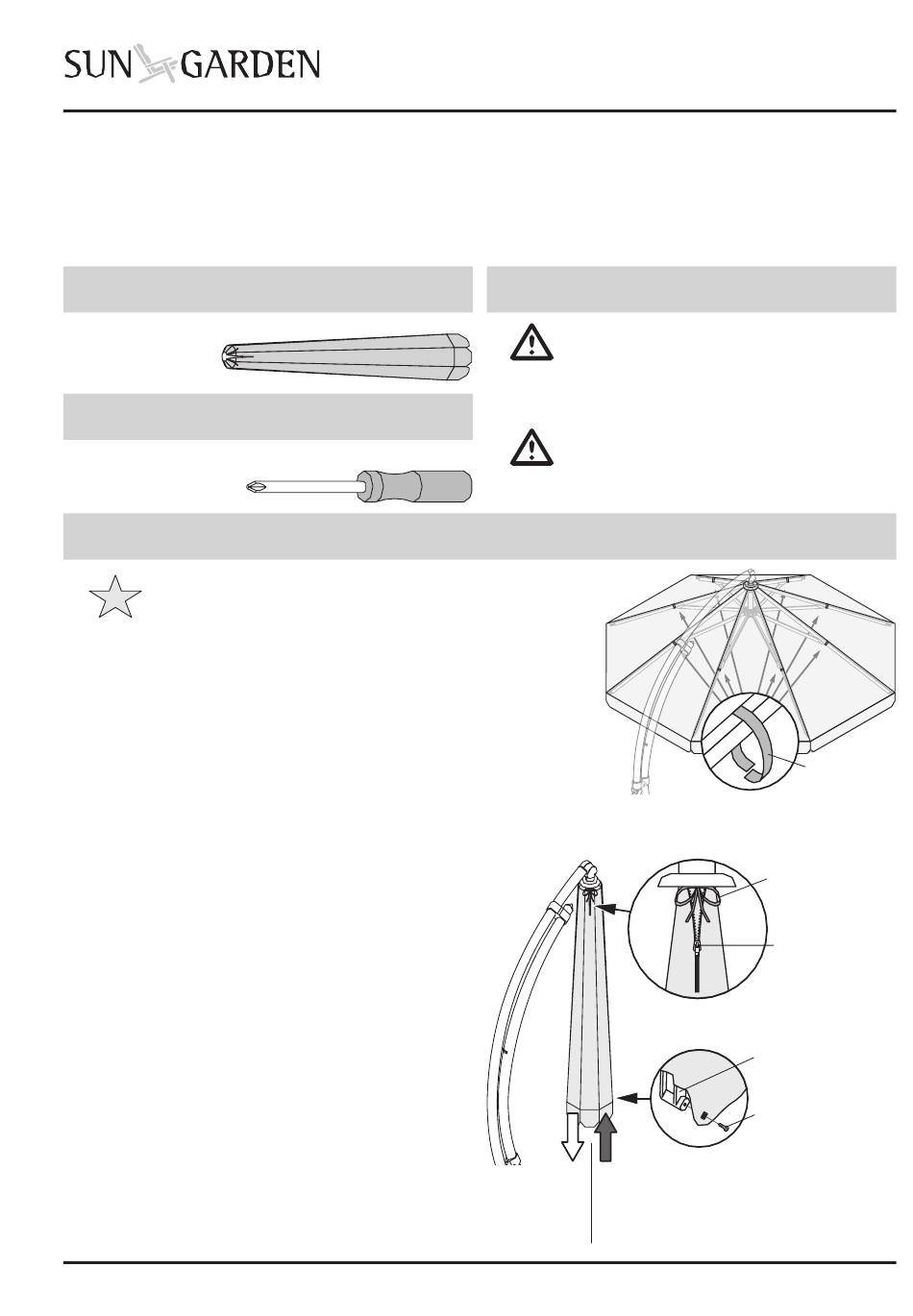

1.0 Sonnenschutzbezug entfernen
➭ Sonnenschirm etwa zur Hälfte öffnen.
➭ alle Klettbänder des Bezuges von der
Innenseite lösen.
➭ Sonnenschirm schließen.
➭ Alle Schrauben der unteren Befestigung des
Sonnenschutzbezuges mit Kreuzschlitz-
Schraubendreher entfernen.
➭ Reißverschluss und Verschlussband
der oberen Bezugbefestigung öffnen.
➭ Sonnenschutzbezug nach unten vom
Schirmgestell entfernen.
2.0 Sonnenschutz aufziehen
➭ Sonnenschutzbezug von unten auf das
Schirmgestell aufschieben.
➭ Verschlussband und Reißverschluss der
oberen Bezugbefestigung schließen.
➭ Alle Schrauben der unteren Bezugbefestigung
eindrehen.
➭ Sonnenschirm etwa zur Hälfte öffnen und
alle Klettbänder am Schirmgestell befestigen.
*
beim PARASOL JUNIOR nicht erforderlich.
Stand: 22.09.2005
PARASOL-Ampelschirms.
Änderungen aufgrund technischer Verbesserungen vorbehalten.
S
Die Montageanleitung ist nur für Personen gedacht, die
mit dem sicheren Umgang der zu verwendenden Werk-
zeuge vertraut sind.
Lesen Sie die Anleitung vor der Reparatur sorgfältig
durch. Schäden, die durch Nichtbeachtung der Anleitung
entstehen, sind von der Haftung und Gewährleistung
ausgeschlossen.
Sicherheitshinweise
Achtung: Klemmgefahr !
An allen Gelenken des Schirmgestells
besteht erhöhte Klemmgefahr.
• Achten Sie während der Arbeit auf
diese Gefahrenstellen.
Achtung: Unfallgefahr!
• Stellen Sie Stehleitern nur auf festen Unter-
grund. Lassen Sie die Leiter von einer
zweiten Person gegen Umfallen sichern.
obere Bezugbefestigung
untere Bezugbefestigung
nach unten von unten
vom Sonnen- auf das Sonnen-
schirmgestell schirmgestell
ziehen aufziehen
M
ONTAGEANLEITUNG
ONNENSCHUTZBEZUG
Klettband
Verschlussband
Reißverschluss
Halter für Sonnen-
schutzbezug
Befestigungs-
schraube
:
