Carina Wood Burning Stove Instructions For Installation Manual

Hide thumbs

page of 32

/ 32
Bookmarks

Available languages

Quick Links

Download this manual

Instructions pour l'installation,

service et maintenance des poêles-cheminée CARINA

01/2018

Need help?

Do you have a question about the Wood Burning Stove and is the answer not in the manual?

Questions and answers

Summary of Contents for Carina Wood Burning Stove

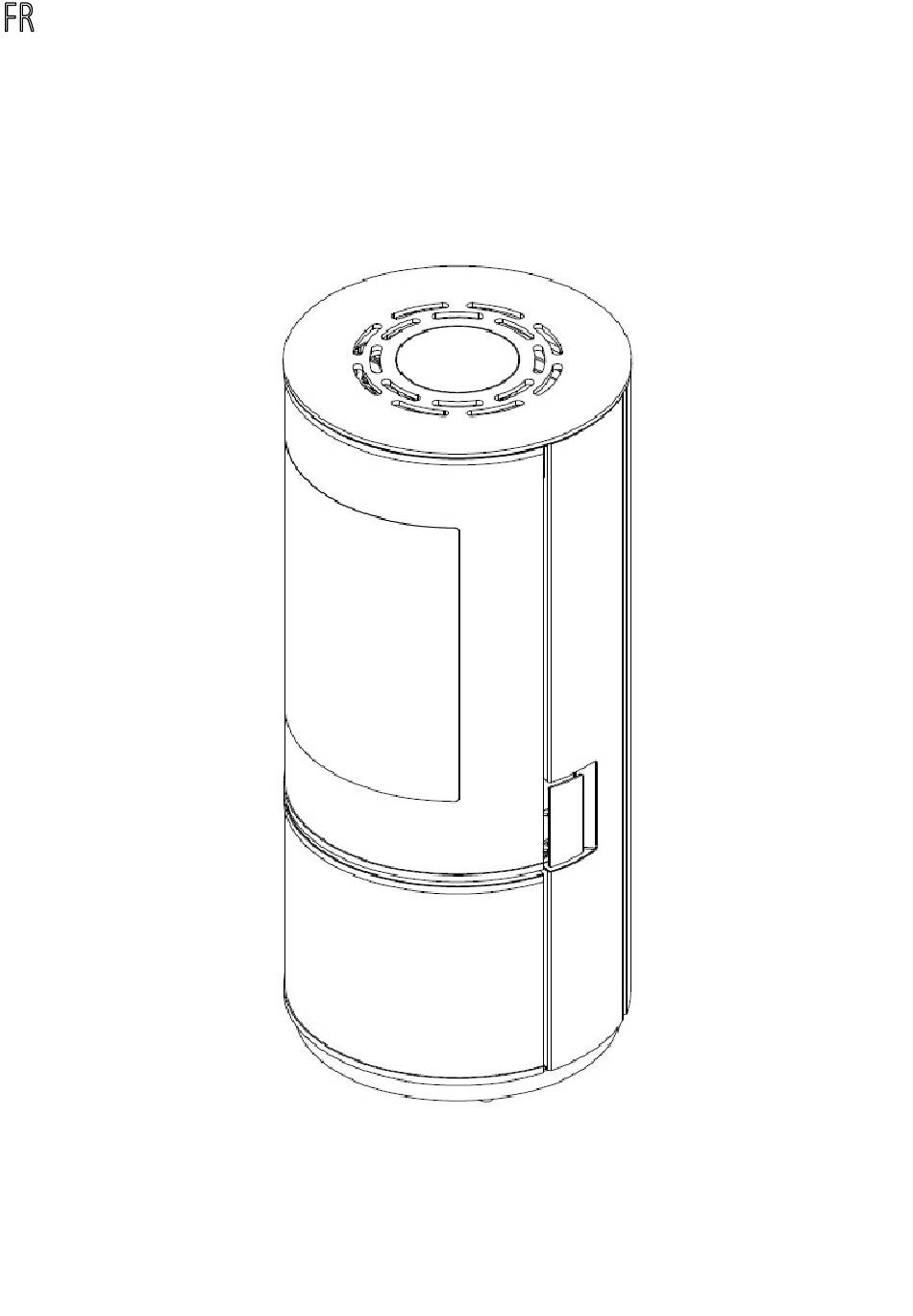

Page 1 Instructions pour l'installation, service et maintenance des poêles-cheminée CARINA 01/2018...
Page 2 Description technique des poêles-cheminée  Le poêle que vous avez choisi sert comme source secondaire de chaleur pour le chauffage des espaces résidentiels et commerciaux.  Il s´agit d´un poêle en métal avec une grille en fonte  On y utilise le céramique réfractaire ...
Page 3 Instructions d'installation  Les poêles sont construits pour une connexion facile à une cheminée sur place par une pièce de raccordement. L'embrayage doit être si possible court et droit, positionné horizontalement ou avec une légère montée. Il faut aussi le sceller. ...
Page 4 Chauffage et chargement  Si le poêle a été stocké avant la première combustion dans un lieu froid (voiture, stockage, etc.), laissez le tempérer à la température ambiante pour trois heures en raison de la condensation de l'humidité et la stabilisation des températures de surface des composants, seulement comme ça vous pouvez effectuer le premier chauffage, sinon un endommagement des vitres ou des pierre est possible.
Page 5 Protection contre l'incendie  La distance de sécurité entre les conduits de fumée et les cadres de portes et les structures de construction de matériaux combustibles et de l'installation de tuyauterie, y compris son isolation, est de 20 cm min. D'autres parties de construction faites de matériaux combustibles, est de 40 cm min.
Page 6 13. Causes possibles des problèmes de fonctionnement et leur suppression  Le feu est difficile à allumer et s'éteint après un court moment cause (solution) bois humide ou limoneux (utiliser bois sec, dur) pression basse dans la pièce (ouvrir pendant quelques minutes près de la cheminée la fenêtre ) conduit d'air centrale est bouché...
Page 7 Étiquette de production (modèle) production (modèle) BURNING TECHNOLOGY a.s., Stupkova 952/18, Nová Ulice, BURNING TECHNOLOGY a.s., Stupkova 952/18, Nová Ulice, 77900 Olomouc, info@burn 77900 Olomouc, info@burn-tech.cz 002C Type Poêles cheminées Poêles cheminées Numéro de série BT 002C 001 5 0004 Année de production 2017 Puissance (kW)
Page 8 16. La garantie est basée sur le certificat de garantie LISTE DE GARANTIE Type de produit: ............Numéro de série: ............. Année de fabrication: ..........Date de vente: ............Signature et cachet du vendeur……………………. GARANTIE ET CONDITIONS DE RéCLAMATION APPLICABLES POUR L'ACHETEUR (CONSOMMATEUR) 1.
Page 9 Instructions for Installation, Use and Maintenance of a CARINA Wood Burning Stove 01/2018...
Page 10 1. Technical Description of the Wood Burning Stove  Your selected stove serves as a secondary source of heat for heating of residential and commercial premises.  This is a metal wood burning stove with a cast iron grate  Refractory ceramic glass is used ...
Page 11 Suitable fuel are chopped logs about 15 cm in length and up to 10 cm in diameter in the amount of 2 pieces.  Observe the maximum amount of fuel according to the output of the wood burning stove (1kW = 0.3 kg/h). In the short-term (max. 90 min), overload to 120% of rated output is possible.
Page 12 1,4 hrs. 7. Combustion Air  The wood burning stove is dependent on ambient air, and the combustion air supply needs to be provided when taking the combustion air from the room.  In case windows and doors are sealed, fresh air supply may not be ensured. This can affect the draught of the stove and it can also unfavourably affect your sense of well-being or even your safety.
Page 13 10. Regulations and Directives  EN 13240 Roomheaters fired by solid fuel  ČSN EN 1443 Chimneys – General requirements  ČSN 73 4201 Chimneys and connecting flue pipes – Design, construction and installation of heating appliances  ČSN 73 4230 Hearthstones with open and closable fireplace ...
Page 14 The stove smokes during stoking wet or resinous wood (use dry hardwood) unheated stove (heat up the stove to operating temperature) bad chimney draught (open chimney damper, check chimney connection, clean the chimney, turn off the extractor hood) There is burning smell near the stove reverse draught of the chimney due to weather conditions (wait for better weather) door not completely closed or not sealing well...
Page 15 Data Plate (sample) BURNING TECHNOLOGY a.s., Stupkova Stupkova 952/18, Nová Ulice, 77900 Olomouc, info@burn info@burn-tech.cz, Name 002C Type Wood burning burning stove Serial number BT 002C 001 001 5 0004 B Year of manufacture 2017 2017 Nominal output (kW) 6,26 6,26 Regulated output (kW) Efficiency (%)
Page 16 16. Warranty is Based on the Confirmed Warranty Card WARRANTY CARD Product type:……………………………………………… Serial number:…………………………………………….. Year of manufacture:…………………………………… Date of sale:………………………………………….……… …………………………………………………………..……. Signature and stamp of the seller WARRANTY TERMS AND CONDITIONS APPLICABLE TO THE BUYER (CONSUMER) 1. These Warranty Terms and Conditions are prepared in accordance with the relevant legal regulations of the Czech Republic, in particular Act No.
Page 17 Installations-, Bedienungs- und Wartungsanleitung des Kaminofens CARINA 01/2018...
Page 18 1. Technische Bechreibung des Kaminofens  Der von Ihnen ausgewählte Kaminofen dient als eine sekundäre Wärmequelle zur Beheizung von Wohn- und Gesellschaftsräumen.  Es handelt sich um einenStahlkaminofen mit einem Gussrost.  Erist aus feuerfestem Keramikglas.  Der Kaminofen istgemäß der Norm EN13240 zertifiziert. ...
Page 19 2. Installationsanweisungen  Der Kaminofen wird für eine einfache Anschluss an einen vorhandenen Schornstein mittels eines Verbindungsstücks hergestellt. Das Verbindungsstück muss so kurz und gerade wie möglich sein, horizontal oder mit einer leichten Neigung platziert werden. Die Verbindungsstücke müssen abgedichtet werden. ...
Page 20 5. Funktionsprinzipien  Die richtige Heizung im Kaminofen wird durch einen geringeren Brennstoffverbrauch und eine häufigere Beladung (ca. 50 Minuten) erreicht.  Platzieren Sie den Brennstoff so nah wie möglich zum Ofenmitte (wo sich der Rost befindet), wo das Feuer eine optimale Luftzufuhr hat.
Page 21 9. Brandschutz  Der Sicherheitsabstand der Abgasrohre von den Türzargen und von den ähnlich angebrachten Baukonstruktionen aus den brennbaren Materialien und von den Rohrinstallationen einschließlich ihrer Isolierung beträgt mind. 20 cm. Von anderen Baumaterialien aus den brennabren Stoffen beträtgt der Sicherheitsabstand mind. 40 cm. ...
Page 22 13. Mögliche Ursachen von Betriebsproblemen und ihre Entfernung Das Feuer ist schwer zu entzünden und erlischt nach kurzer Zeit Ursache (Lösung) Das nasse oder harzige Holz (mit dem trockenen und hartem Holz heizen). Der niedrige Raumdruck (das Fenster in der Nähe des Kaminofens für ein paar Minuten öffnen). Die verstopfte Zentralluftzufuhr (überprüfen Sie die Zentralluftzufuhr).
Page 23 14. Verpackungsmaterial  Zum Kaminofen ist zugepackt: Der Handschuh b. Der Blinddeckel für den Fall des hinteren Rauchabzuges Der Blinddeckel für den Fall des hinteren Rauchabzuges Die Installations-, Betriebs , Betriebs- und Wartungsanleitung Produktionsschild (Muster Muster) BURNING TECHNOLOGY a.s., Stupkova 952/18, Nová Ulice, BURNING TECHNOLOGY a.s., Stupkova 952/18, Nová...
Page 24 16. Die Garantie basiert auf dem Garatiezertifikat GARANTIESCHEIN Produkttyp:……………………………………………... Produktionsnummer:……………………………….. Baujahr:………………………………………………...… Verkaufsdatum:…………………………….………..…………………………………………………………..……. Unterschrift und Stempel des Verkäufers GARANTIE- UND REKLAMATIONSBEDIENGUNGEN FÜR DEN KÄUFER (VERBRAUCHER) 1. Diese Reklamations- und Garantiebediengungen werden in Übereinstimmung mit den relevanten gesetzlichen Bestimmungen der Tschechischen Republik, insbesondere das Gesetz Nr.
Page 25 Návod na instalaci, obsluhu a údržbu krbových kamen CARINA od 01/2018...
Page 26 1. Technický popis krbových kamen  Vámi zvolené krbové kamna slouží jako sekundární zdroj tepla pro vytápění obytných i komerčních prostor.  Jedná se o plechové krbové kamna s litinovým roštem  Jsou použité žáruvzdorné keramické skla  Kamna jsou certifikovány podle normy EN13240 ...
Page 27 2. Pokyny pro instalaci  Kamna jsou vyrobena pro jednoduché připojení pomocí spojovacího kusu na existující domovní komín. Spojka musí být pokud možno krátká a přímá, umístěná vodorovně nebo s mírným stoupáním. Spojky je třeba utěsnit.  Při instalaci a provozu kamen je třeba dodržovat národní a evropské normy, místní, stavební a taktéž požárně-bezpečnostní předpisy.
Page 28 6. Zatápění a přikládání  Pokud byla kamna skladována před prvním zátopem v chladném prostředí (auto, sklad apod.), nechte je temperovat v místnosti na teplotu dané místnosti po dobu cca 3 hod z důvodu kondenzace vlhkosti a srovnání povrchových teplot jednotlivých částí, teprve potom proveďte první...
Page 29 10. Předpisy a směrnice  EN 13240 Spotřebiče na pevná paliva k vytápění obytných prostor  ČSN EN 1443 Komíny - Všeobecné požadavky  ČSN 73 4201 Komíny a kouřovody – Navrhování, provádění a připojování spotřebičů paliv  ČSN 73 4230 Krby s otevřeným a uzavřeným ohništěm ...
Page 30 Při přikládání kamna kouří mokré nebo smolnaté dřevo (topit suchým, tvrdým dřevem) nerozehřátá kamna (rozehřát kamna na provozní teplotu) špatný tah komína (otevřít komínovou klapku, zkontrolovat napojení na komín, vyčistit komín, vypnout digestoř) V blízkosti kamen je cítit kouř zpětný tah komína vlivem povětrnostních podmínek (vyčkat lepšího počasí) nedovřená...
Page 31 15. Výrobní štítek (vzor) BURNING TECHNOLOGY a.s., Stupkova 952/18, Nová Ulice, BURNING TECHNOLOGY a.s., Stupkova 952/18, Nová Ulice, 77900 Olomouc, info@burn 7900 Olomouc, info@burn-tech.cz Název 002C 002C Krbové kamna Krbové kamna Výrobní číslo BT 002C 001 5 0004 B BT 002C 001 5 0004 B Rok výroby 2017 2017...
Page 32 16. Záruka je na základě potvrzeného záručního listu ZÁRUČNÍ LIST Typ výrobku:……………………………………………... Výrobní číslo:…………………………………………..Rok výroby:………………………………………………… Datum prodeje:………………………………….……... …………………………………………………………………. Podpis a razítko prodejce ZÁRUČNÍ A REKLAMAČNÍ PODMÍNKY PLATNÉ PRO KUPUJÍCÍHO (SPOTŘEBITELE) 1. Tyto reklamační a záruční podmínky jsou zpracovány dle příslušných právních předpisů České republiky, zejména zákona č.89/2012 Sb., Občanského zákoníku a zákona č.634/1992 Sb., o ochraně...
