Summary of Contents for Tiger Dental TopJet clix Distalizer 250

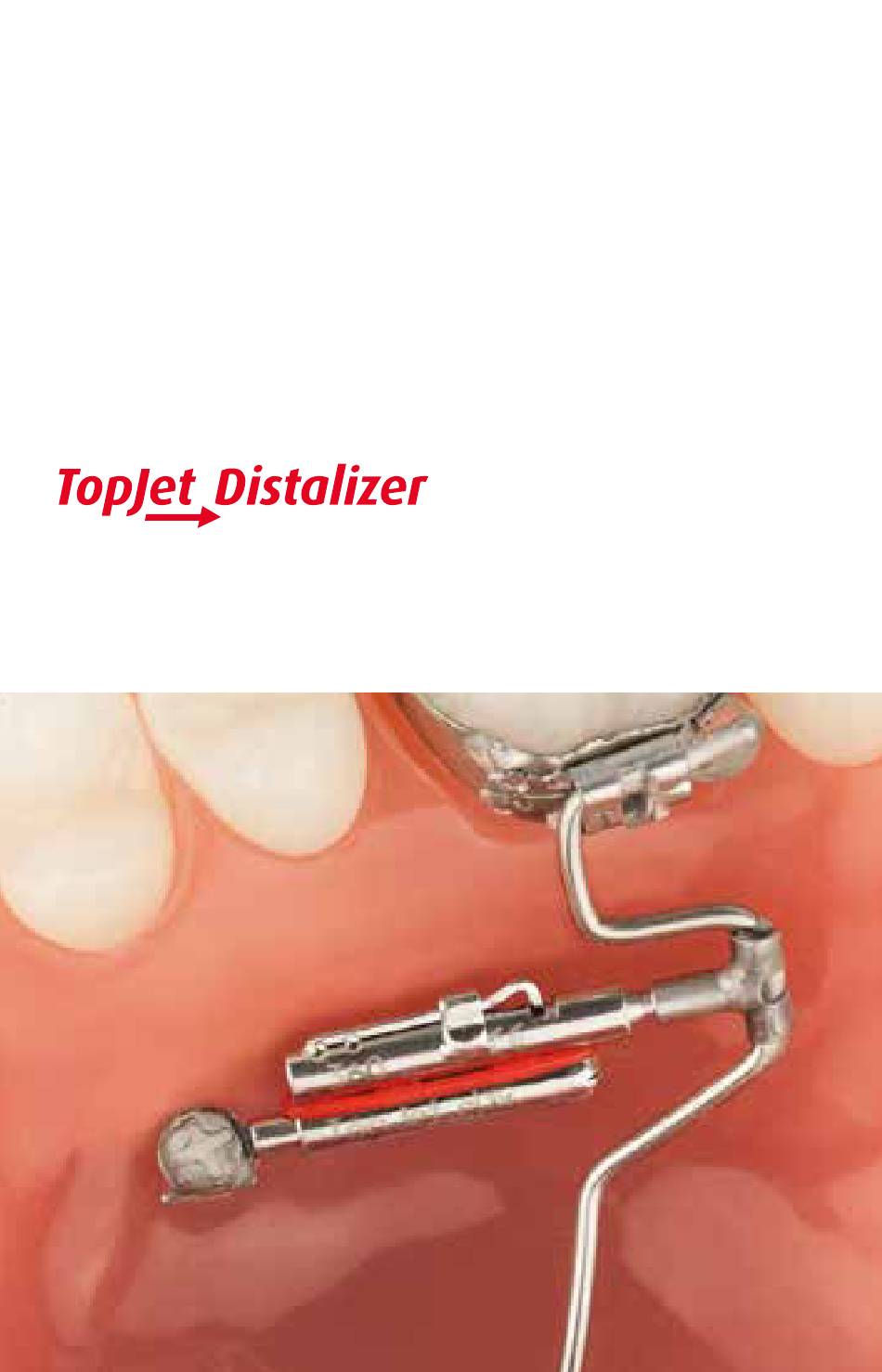

- Page 1 Innovations in orthodontics Tiger Dental Gebrauchsanleitung Instructions for use TopJet clix Distalizer 250, 360, 250+8, 360+8...

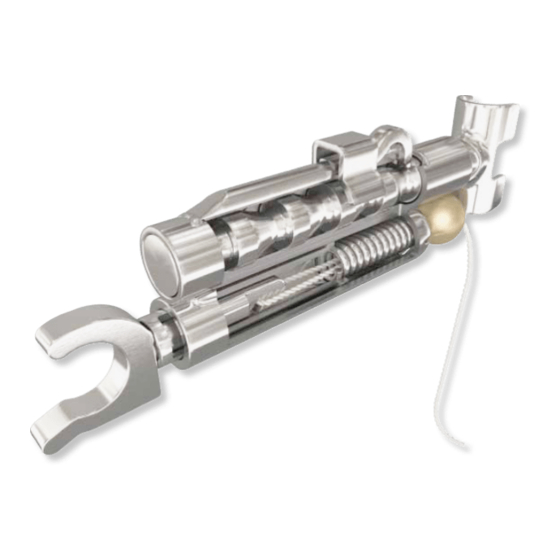

- Page 2 Die Bestandteile des TopJet clix Distalizer Components of the TopJet clix Distalizer Rastzahn T-Connector Ratchet T-connector Distanzstift mit Raststufen Deutsch Piston with ratchet steps C-Clip C-clip Sicherheitsfaden mit Fixierkugel Security thread with crimped bead NiTi-Druckfeder NiTi open-coil spring...
- Page 3 TopJet kann in Schritten von 1,8 mm nachaktiviert werden. 1. Hersteller Auswahl des TopJet clix Tiger Dental e.U., Belruptstraße 59, 6900 Bregenz, Austria Schwarze Codierung: TopJet clix 250 (250 cN) wird hauptsächlich bei Kin- dern zur alleinigen Distalisation der „Sechser“ verwendet.
- Page 4 Kontraindikationen: Der C-Clip im Detail 1. Parodontal vorgeschädigte Molaren, wenn die Druckkraft zu hoch sein könnte 2. Kurzer Oberkiefer (distal gerichtete 2. Molaren) Biegepunkt 4. Ein- und Ausbau des TopJet clix Distalizers Durchmesser (Ø) darf nicht geändert werden! Systemvoraussetzungen - Bänder 16/26 mit gefensterten Goshgarianschlössern Langes Ende - TopJet clix Palatinalbogen (lt.
- Page 5 Verbinden des T-Connectors Biegepunkt Nun wird mittels einer Fasspinzette der T-Connector herausgezogen und am TPA positioniert. Mit der T-Connector-Zange (modifizierte Tweed-Zan- ge) werden die Laschen des T-Connectors geschlossen, sodass dieser mit leichtem Spiel am TPA zum Sitzen kommt (Abb. 10 – 11). Nach dem Einrasten der mesialen und distalen Verbindungen erfolgt die Fixation bzw.
- Page 6 14 Aktivierung: Sicherungs faden entfernen 15 Fertig eingesetzt & aktiviert 22 Clip-off: C-Clip gelöst 23 Lösen des T-Connectors 45° 16 Aktivierung/Reaktivierung 17 Deaktivierung 24 Laschen schwenken zum Öffnen 25 Entnehmen 18 Kunststoffentfernung 19 Clip-off: Abschieben des C-Clips 26 Klassische Entnahme: distalen Überstand 27 Notentnahme: TPA durchtrennen mit des TPA herausdrücken Minidiamantscheibe...
- Page 7 Der Anwender ist für die Verarbeitung der Produkte selbst ver- Klassische Entnahme des TPA antwortlich. In Ermangelung einer Einflussnahme von Tiger Dental auf die Um den fest eingeklebten TPA aus dem Goshgarianschloss zu lösen, drückt Verarbeitung durch den Anwender besteht keine Haftung für fehlerhaf- man zur Entnahme den distal leicht überstehenden Anteil des TPA mit ei-...
- Page 8 10. Technische Daten 11. Erklärung der verwendeten Symbole gemäß ÖNORM EN ISO 15223-1 14 mm Benannte Stelle 0483 Hersteller Herstellungsdatum TopJet clix 28 mm Chargencode TopJet clix +8 36 mm Artikelnummer Type 250+8 360+8 max. Kraftgröße 250 cN 360 cN 250 cN 360 cN min.
- Page 9 Notizen / Notes English...
- Page 10 “Downloads” link at tigerdental.com). 3. Field of Application 1. Manufacturer Indications Tiger Dental e.U., Belruptstrasse 59, 6900 Bregenz, Austria 1. Crowding in the maxillary anterior with sufficient space in the posteri- or for distalization (consider removal of third molars!) 2. Product Description 2.
- Page 11 4. Installation of TopJet clix The c-clip in detail System Prerequisites - 16/26 bands with windowed Goshgarian lingual sheaths - TopJet transpalatal arch (prefabricated or using bending template) bending point - Dual Top micro implant (JetScrew) measuring: 2.0 mm x 10/12/14 mm, 2.5 mm x 12/14/16 mm and placed in the M4 position Diameter (Ø) must not be changed!
- Page 12 Connecting the T-connector bending point Now the T-connector is pulled out with a fixation forceps and positioned onto the TPA. The T-connector-pliers (modified tweed pliers) closes the brackets of the T-Connector so that it lies on the TPA with some space (Fig.
- Page 13 14 Activation: Remove security thread 15 Insertion completed & activated 22 C-clip is now detached 23 Detaching the T-connector 45° 16 Activation/reactivation 17 Deactivation 24 Swivel the TopJet upwards to 25 Remove the TopJet loosen/detach the T-connector 18 Remove Plastic-coat 19 Slide the c-clip off the screw 26 Traditional Removal: Press out the TPA 27 In Case of Emergency: Cutting through...
- Page 14 8. References of Quality TopJet clix can be easily removed now (Fig. 23 –25). Tiger Dental assures the user a flawless quality of its products. The con- Removing a TPA in a classic way tent of this manual is based on experience. The user is responsible for the In order to loosen the glued TPA from the Goshgarian lock, the slight- processing of the products themselves.
- Page 15 10. Technichal specifications 11. Description of the used symobols of ÖNORM EN ISO 15223-1 14 mm Notified body 0483 Manufacturer Date of manufacture TopJet clix 28 mm Lot / Batch number TopJet clix +8 36 mm Reference / Article number Type 250+8 360+8...
- Page 16 Notizen / Notes...
- Page 17 Informationen zu Produkten und Serviceleistungen finden Sie unter: For more information on our products and services, please visit: www.tigerdental.com www.topjet-distalizer.com Stand der Information: 0483 Date of information: V0.0/11/2017/11026 Tiger Dental e.U., Belruptstr. 59, Änderungen vorbehalten 6900 Bregenz, Austria, EU Subject to modifications www.tigerdental.com...
