INSTALLATION AND CARE GUIDE

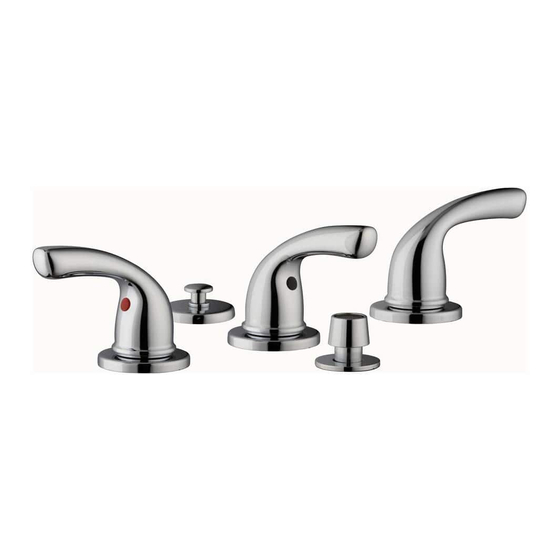

THREE-HANDLE BIDET FAUCET
Before returning to the store, call Glacier Bay Customer Service
We appreciate the trust and con dence you have placed in Glacier Bay through the purchase of this bidet
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
THD
Questions, problems, missing parts?
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
THANK YOU
Model#
67734-6001
763551
67734-6004
764540
4/2017 REV.02
SKU#
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Glacier bay 67734-6001
Summary of Contents for Glacier bay 67734-6001
- Page 1 HOMEDEPOT.COM/GLACIERBAY THANK YOU We appreciate the trust and con dence you have placed in Glacier Bay through the purchase of this bidet faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
-
Page 2: Table Of Contents
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective. -
Page 3: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS ClickInstall Drain Assembly Faucet Assembly NOTE: *Items AA - EE come pre-assembled. Part Description Quantity Part Description Quantity Base Hot end valve Base washer Rubber washer Rubber washer Metal washer Metal washer Lock nut Screw Cold end valve Hose Douche spray Pop up stopper... -
Page 4: Installation
Installation Installing the douche spray Installing the transfer valve □ Remove the preassembled Y-adapter (P), lock CAUTION: Always shut off the water supply before nut (O) and washer (L, M & N) from the transfer removing an existing faucet or replacing any part of a faucet. - Page 5 Installation (continued) Installing the hot and cold Attaching the spray hose valves □ Attach the spray hose (J) to the douche spray (G) and transfer valve body (K). NOTE: The hot water valve is identi ed with a label. □ Remove the preassembled nuts (D), metal washers (C) and rubber washers (B) from the hot and cold valves (A &...
- Page 6 Installation (continued) Attaching the hoses Connecting the hoses □ □ Attaching the hoses (F) onto the hot and cold Attach the hoses (F) to the Y-adapter (P). valves (A & W). Preparing the pop-up assembly □ Remove the pop-up stopper (AA) and drain ange (BB) from the drain body (EE).
- Page 7 Installation (continued) Installing the stopper and Installing the drain body horizontal rod □ □ Apply silicone sealant (not included) under the Before installation, unscrew the protective cap drain ange (BB) and place the drain ange (BB) (1) from the horizontal rod (GG). into the drain hole of the sink.
- Page 8 Slide the lift rod (JJ) down into the lift rod strap (HH) through the lift rod sleeve (Q) until it clicks into the lift rod strap (HH). NOTE: If a shorter lift rod (JJ) is required for your installation, you may call Glacier Bay Customer Service for assistance.
- Page 9 Installation (continued) Attaching the horizontal rod and strap □ Press the horizontal rod (GG) down to ensure the stopper (AA) is in the maximum open position. □ Slide the clip (II) upward, adjust the location of the lift rod strap (HH) to the appropriate height and insert the horizontal rod (GG) with the correct hole of the lift rod strap (HH).
-
Page 10: Operation
Installation (continued) Making the water supply connections □ Use 1/2 in. I.P.S. faucet connections (2), or use supply line coupling nuts (3) (not included) with a 3/8 in. O.D. ball-nose riser (1). NOTE: Before tightening the faucet connector to the water supply, apply a second wrench to the supply tube tting. -
Page 11: Care And Cleaning
Care and Cleaning □ To clean, wipe down with a damp cloth and dry with a towel. □ Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will be voided. Troubleshooting NOTE: Refer to the service parts section in this manual for a detailed drawing showing the location of the parts listed below. -
Page 12: Service Parts
Service Parts Faucet ID tags can be found on the hot water inlet Part Description Part Number Part Description Part Number Aerator RP30250* Mounting kit RP64224 Mounting kit RP64225 Handle assembly - Hot RP13477* Hose RP70566 Handle assembly RP13478* - Cold Transfer handle RP13479* assembly... - Page 13 Questions, problems, missing parts? Before returning to the store, call Glacier Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-GLACIER (1-855-434-5224) HOMEDEPOT.COM/GLACIERBAY Retain this manual for future use.
- Page 14 HOMEDEPOT.COM/GLACIERBAY GRACIAS Agradecemos la con anza que has depositado en Glacier Bay al comprar este grifo para bidé. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
-
Page 15: Información Importante
GARANTÍA LIMITADA DE POR VIDA Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos no presentan defectos materiales o de fabricación. -
Page 16: Contenido Del Paquete
Pre-instalación (continuación) CONTENIDO DEL PAQUETE Ensamblaje de Ensamblaje de desagüe ClickInstall la mezcladora NOTA: *Los artículos AA - EE vienen preensamblados. Pieza Descripción Cantidad Pieza Descripción Cantidad Base Válvula de borde para agua caliente Arandela de base Arandela de goma Arandela de goma Arandela metálica Arandela metálica... -
Page 17: Instalación
Instalación Cómo instalar el rociador Cómo instalar la válvula de tipo ducha transferencia □ Quita el adaptador en Y preensamblado (P), la PRECAUCIÓN: Cierra siempre el suministro de agua contratuerca (O) y la arandela (L, M, N) del antes de retirar un grifo existente o reemplazar alguna parte del mismo. - Page 18 Instalación (continuación) Cómo fijar la manguera del Cómo instalar las válvulas de rociador agua fría y caliente □ Fija la manguera (J) al rociador tipo ducha (G) NOTA: La válvula de agua caliente está identi cada con y al cuerpo de la válvula (K). una etiqueta.
- Page 19 Instalación (continuación) Cómo instalar la mangueras Conectar las mangueras □ □ Fijar las mangueras (F) en las válvulas de agua Fijar las mangueras (F) al adaptador en Y (P). fría y caliente (A y W). Cómo preparar el ensamblaje emergente □...
- Page 20 Instalación (continuación) Cómo instalar el cuerpo del Cómo instalar el tapón y la drenaje varilla horizontal □ □ Aplica sellador de silicona (no incluido) debajo Antes de la instalación, desenrosca la tapa de la brida del drenaje (BB) y coloca ésta dentro protectora (1) de la varilla horizontal (GG).
- Page 21 Desliza la varilla de elevación (JJ) hacia abajo en la correa de la varilla (HH) y a través de su funda (Q) hasta que haga clic dentro de la correa (HH). NOTA: Si necesitas una varilla de elevación (JJ) más corta para tu instalación, puedes llamar al Servicio al Cliente de Glacier Bay para recibir ayuda.
- Page 22 Instalación (continuación) Cómo instalar la varilla horizontal y la correa □ Presiona hacia abajo la varilla horizontal (GG) para garantizar que el tapón (AA) esté abierto completamente. □ Desliza la presilla (II) hacia arriba, ajusta la ubicación de la correa de la varilla de elevación (HH) a la altura adecuada e inserta la varilla horizontal (GG) con el ori cio correcto de la varilla de elevación (HH).
-
Page 23: Funcionamiento
Instalación (continuación) Cómo hacer las conexiones del suministro de agua □ Usa conexiones de grifos de 1/2" IPS (2) o tuercas de acoplamiento de líneas de suministro (3) (no incluidas) con un tubo montante de bola de diámetro exterior de 3/8" (1). NOTA: Antes de apretar el conector del grifo al suministro de agua, ja el accesorio de la tubería de suministro colocando una segunda llave . -
Page 24: Cuidado Y Limpieza
Cuidado y limpieza □ Para limpiar, usa un paño húmedo y seca con una toalla. □ No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta mezcladora, pues ello anulará la garantía. Solución de problemas NOTA: Consulta la sección de piezas de repuesto de este manual para ver un dibujo detallado que muestra la ubicación de las piezas enumeradas a continuación. -
Page 25: Piezas De Repuesto
Piezas de repuesto Las etiquetas de identi cación de la mezcladora pueden encontrarse en la entrada de agua caliente. Pieza Descripción Número de pieza Pieza Descripción Número de pieza Aireador RP30250* Ensamblaje de la RP13477* llave - Caliente Kit de montaje RP64225 Manguera RP70566... - Page 26 ¿Problemas, preguntas o piezas faltantes? Antes de regresar a la tienda, llama al servicio al cliente de Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los sábados entre 9 a.m. y 6 p.m.(hora estándar del Este) 1-855-HD-GLACIER (1-855-434-5224) HOMEDEPOT.COM/GLACIERBAY...
