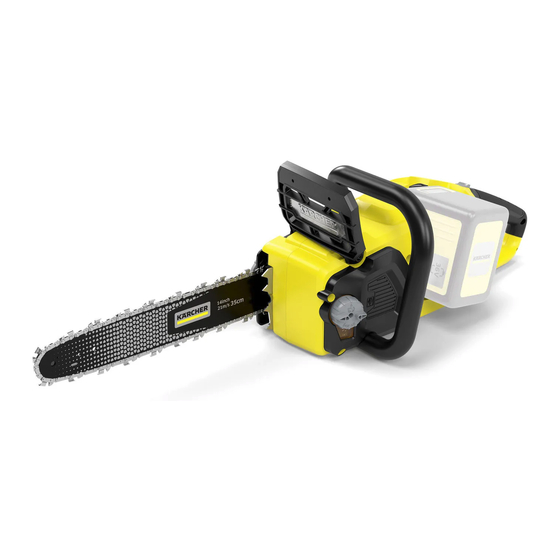

Kärcher CNS 36-35 Battery Manual
  1. Manuals
  2. Brands
  3. Kärcher Manuals
  4. Chainsaw
  5. CNS 36-35 Battery
  6. Manual

Kärcher CNS 36-35 Battery Manual

Hide thumbs Also See for CNS 36-35 Battery:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 19

Quick Links

Download this manual
CNS 36-35 Battery
Register
your product
www.kaercher.com/welcome
001
Deutsch
English
Français
Italiano
Nederlands
Español
Português
Dansk
Norsk
Svenska
Suomi
Ελληνικά
Türkçe
Русский
Magyar
Čeština
Slovenščina
Polski
Româneşte
Slovenčina
Hrvatski
Srpski
Български
Eesti
Latviešu
Lietuviškai
Українська
Қазақша
日本語
‫ﺍﻟﻌﺮﺑﻴﺔ‬
59689470 (06/20)
7
18
29
40
53
65
76
88
98
110
120
131
143
153
167
178
189
200
211
223
234
244
255
268
278
289
300
312
324
336

Advertisement

loading
Need help?

Need help?

Do you have a question about the CNS 36-35 Battery and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kärcher CNS 36-35 Battery

Summary of Contents for Kärcher CNS 36-35 Battery

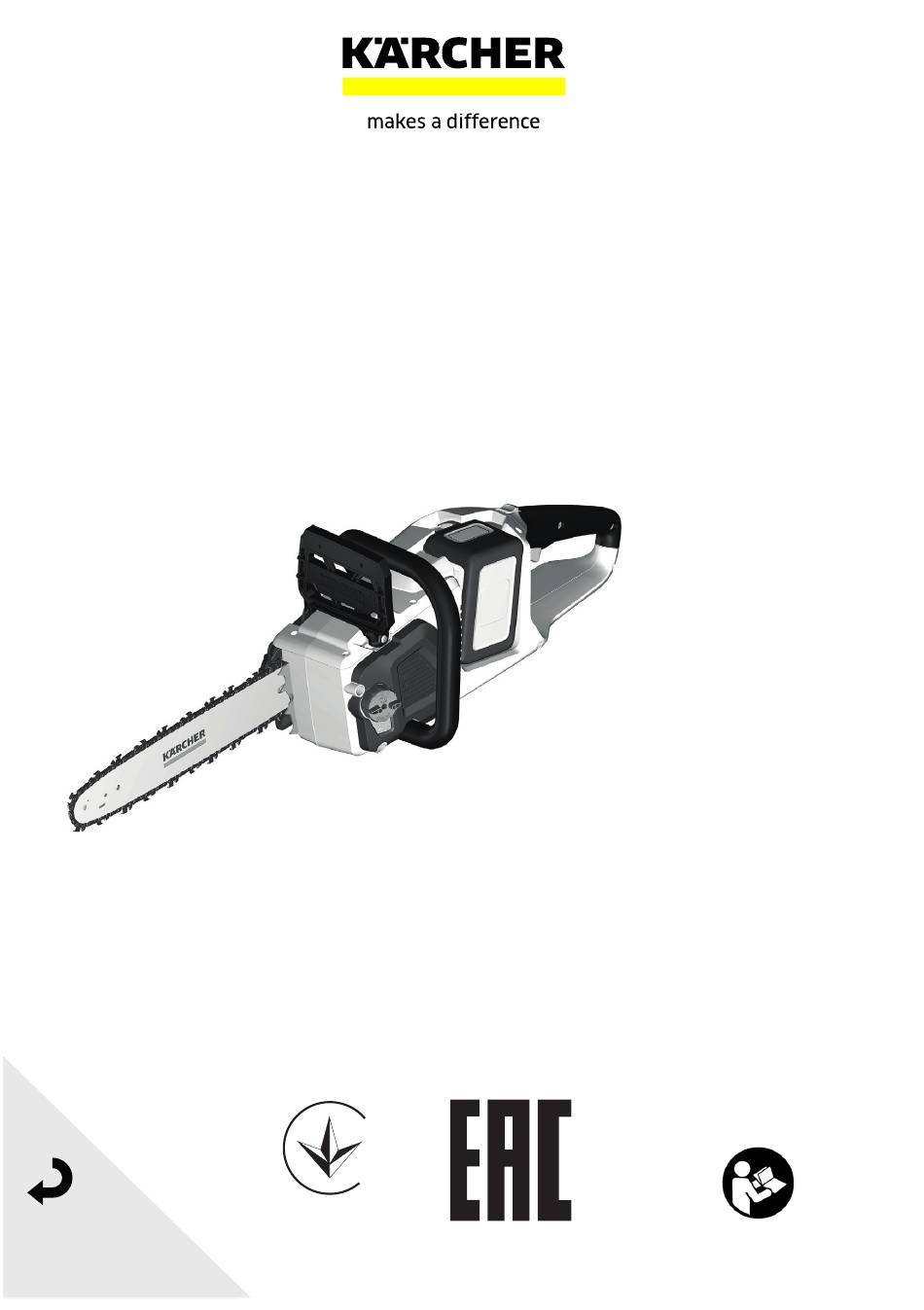

  • Page 1 CNS 36-35 Battery Deutsch English Français Italiano Nederlands Español Português Dansk Norsk Svenska Suomi Ελληνικά Türkçe Русский Magyar Čeština Slovenščina Polski Româneşte Slovenčina Hrvatski Srpski Български Eesti Latviešu Lietuviškai Українська Қазақша 日本語 ‫ﺍﻟﻌﺮﺑﻴﺔ‬ Register 59689470 (06/20) your product www.kaercher.com/welcome...
