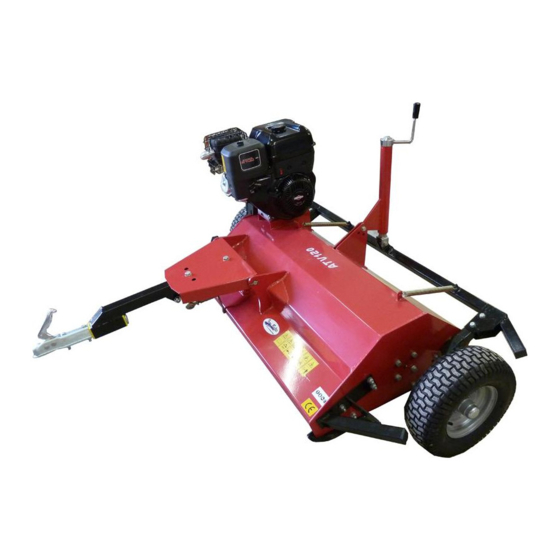

Iron Baltic ATV Series Operator's Manual

Flail mower
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ATV SERIES
FLAIL MOWER
OPERATOR'S MANUAL
ATV SEERIA
HOOLDUSNIIDUK
KASUTUSJUHEND
READ AND FOLLOW ALL SAFETY AND OPERATING INSTRUCTIONS!
LOE JA JÄLGI KÕIKI OHUTUS- JA KASUTUSJUHISEID !
KEEP THIS MANUAL FOR FUTURE REFERENCE!
HOIDKE KÄESOLEV JUHEND EDASPIDISEKS KASUTAMISEKS ALLES !

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ATV Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Iron Baltic ATV Series

  • Page 1 ATV SERIES FLAIL MOWER OPERATOR’S MANUAL ATV SEERIA HOOLDUSNIIDUK KASUTUSJUHEND READ AND FOLLOW ALL SAFETY AND OPERATING INSTRUCTIONS! LOE JA JÄLGI KÕIKI OHUTUS- JA KASUTUSJUHISEID ! KEEP THIS MANUAL FOR FUTURE REFERENCE! HOIDKE KÄESOLEV JUHEND EDASPIDISEKS KASUTAMISEKS ALLES !
  • Page 2 Kui osi on tarvis vahetada, kasutage ainult originaalvaruosi. Garantiiremondi vajaduse korral esitage see registreerimise blankett koos algse müügiarvega garantiiteenuse tellimiseks müüjale. IRON BALTIC OÜ Põldmäe tee 1 Vatsla 76915 ESTONIA Tel. +372 6 533 711 sales@ironbaltic.ee...

  • Page 3: Table Of Contents

    INDEX ( ENGLISH ) Section: Description: Page No: Introduction HSE information sheet In the interest of safety: DO NOT In the interest of safety: DO Instruction & Warning Decals Operating Instructions And Adjustments Initial Check Drawbar Adjustment Mower Cutting Height Starting The Engine Forward Speed Stopping The Mower...

  • Page 4: Introduction

    INTRODUCTION With the purchase of your FLAIL MOWER you have made an excellent choice. This machine should give first class service for a long time, if used correctly, and maintained as described in this manual. Fitted with an easy to start engine it has been designed to cope with a wide range of conditions. Flail mower incorporates easy height adjustment, range of engine options and a full width anti-scalping roller to avoid damage to machine.

  • Page 5: Hse Information Sheet

    Selecting and using equipment for all terrain Vehicles (ATVs) Introduction This information sheet gives advice to users on how to use all Terrain vehicles(ATVs) safely with towed and mounted equipment. Plan the use of an ATV carefully and take particular note of ground conditions and slopes, as these may vary considerably, depending on the terrain, weather conditions, ground surface and the crop under the wheels.
  • Page 6 Maximum towed weight Follow the advice given by manufacturers on the maximum trailed weight. This will be found on the equipment or in the instruction handbook. Note: Universal road going trailers will normally have the maximum gross weight stated on a separate notice.

  • Page 7: In The Interest Of Safety: Do Not

    IN THE INTEREST OF SAFETY:K EKd DO NOT Operate the mower without all the correct guards fitted. DO NOT Alter engine settings unless stated by Engine manufacturer. DO NOT Touch any moving or rotating parts, during working conditions DO NOT Stop the engine immediately after heavy use, (See section 5.6) DO NOT Operate the mower without suitable ear and eye protection...

  • Page 8: Instruction & Warning Decals

    INSTRUCTION / WARNING DECALS KEEP WHEEL NUTS TIGHT CHECK DAILY REFER TO THE OPERATORS MANUAL FOR CORRECT TYRE INFLATION PRESSURE OBSERVE TOWING VEHICLE MAX TOWING LIMITS OR TRAILER MAX WEIGHTS ATTENTION Your responsibilities before operating this machine are: · Read Understand and Follow the safety procedures manual ·...

  • Page 9: Operating Instructions And Adjustments

    & OPERAT/E' /E^dZhd/KE^ FLAIL MOWER is designed to give safe and dependable service if operated according to instructions and intended use. Read and understand this manual before operating the mower, as failure to do so could result in personal injury or equipment damage. When used with and ATV or compact tractor, ear defenders should be worn.

  • Page 10: Initial Check

    5.1 INITIAL CHECK Make sure that all nuts, bolts and fittings are securely fixed, and that all packaging materials e.g. wire bands, tape etc have been removed. (Remove tape from the front stone deflectors from the underside of the body) Check there is oil in the engine and petrol in the tank.

  • Page 11: Mower Cutting Height

    5.3 MOWER CUTTING HEIGHT The main cutting height adjustment is achieved by using the screw jack, to raise or lower the cutting deck as necessary. CUTTING HEIGHT ADJUSTMENT: Turn the handle to raise or lower as necessary. 5.4 STARTING THE ENGINE READ AND UNDERSTAND THE ENGINE OPERATORS MANUAL BEFORE USE Observe all safety precautions;...

  • Page 12: Forward Speed

    ELECTRIC START Push button electric start engine options can be supplied if required. Simply hitch up the mower, connect the electrical supply plug to the ATV socket and turn the ignition key to start the mover. Observing all the precautions mentioned above in ‘Starting the mower’. 5.5 FORWARD SPEED The amount of grass or weeds to be cut dictates the forward speed;...

  • Page 13: Stopping The Mower

    5.6 STOPPING THE MOWER When stopping the mower after a period of heavy use run the machine at half working speed in a stationary position, for at least 4 minutes, to allow the drive belts to cool down. Show caution to hot parts e.g. engine exhaust, belts etc after engine is switched off. Ensure the mower drawbar has been adjusted to allow the mower to run directly behind the towing vehicle and is not in an offset position When the mower has cooled down (Min 1hr after last used) ensure all grass has been...

  • Page 14: Maintenance Schedule

    MAINTENANCE Maintenance Schedule Maintenance Operation: Hourly Daily Weekly Seasonal Engine (See Engine manufacturers manual) Remove excess crop gathered on deck Remove excess crop wrapped around rotor ends Visual check to ensure nothings loose Grease Height Adjuster Grease Rear Roller Grease Rotor Bearings Tyre Pressures Drive belt inspection Rotor Bearing inspection...

  • Page 15: Visual Check

    6.3 VISUAL CHECK Make a visual check around the mower, check for missing / loose parts or damaged / worn components. All faults must be repaired and missing parts replaced. 6.4 TYRE PRESSURES 6.5 ROTOR BEARING INSPECTION Rotate rotor shaft by hand and feel for any roughness in the bearings. Also try to pull the shaft from side to side to see if any movement is found.

  • Page 16: Oil Coupling / Bush Wear

    6.9 ROTOR FLAIL MAINTENANCE When breaking or losing a knife, it is important to replace it immediately. Failure to do this can cause serious unbalancing problems. At the time of replacement, the opposite knife on the rotor should be checked for wear. If it is partially or well worn then if should be replaced to maintain an accurate weight balance.

  • Page 17: Changing The Belts

    6.10 CHANGING THE BELTS Check belts wear and tension regularly. Over- and under-tensioning will cause premature wear of the belts. Belts changing instructions; 1. Remove cover off the belts housing. 2. Release the locknut of the tensioner arm. 3. Un-tighten the belts by turning the tensioning pulley arm.
  • Page 18 4. Remove and replace the worn belts. Put / turn the belts on to the wheels one at a time. 5. Tighten the belts by turning the tensioning pulley arm back until belts tightened up to a position where they still can be compressed 10-15mm by hand (measured in between pulley and the counter run belt).
  • Page 19 6. Fix the pulley in position with the locknuts. 7. Fit the belts housing cover.

  • Page 20: Replacing The Clutch

    6.11 REPLACING THE CLUTCH Worn clutch will cause premature wear of the belts! Check the clutch friction pads against the wear regularly, replace the clutch assembly if pads worn out! Clutch replacing instructions; Remove the belts (see pt 6.10, step 1-4). Remove the locknut of the clutch assembly.
  • Page 21 4. Fix the clutch with a locknut. 5. Re-install the belts (see pt 6.10, steps 4-7). For repairs beyond the minor adjustments listed above, contact your dealer.
  • Page 22 SISUKORD Jaotis: Lk nr: Kirjeldus: Ohutusjuhised: keelatud toimingud Ohutusjuhised: kohustuslikud toimingud Juhised/ohutuskleebised Juhised niiduki kasutamisel Kasutusele eelnev kontroll Veotiisli reguleerimine Niiduki lõikekõrgus Mootori käivitamine Liikumiskiirus Niiduki seiskamine Transpordiasend Tugiratas / külgmised tugitallad Hooldus Mootor Kogunenud heina eemaldamine Visuaalne kontroll Rehvirõhk Rootorilaagrite kontroll Rattalaagrite kontroll Kinnitusraami kontroll...

  • Page 23: Ohutusjuhised: Keelatud Toimingud

    OHUTUSJUHISED: KEELATUD TOIMINGUD Ärge kasutage niidukit, kui kõik kaitsedetailid ei ole korrektselt paigaldatud. Ärge muutke ilma valmistajatehase loata mootori seadistust. Ärge puudutage niiduki töötamise ajal mitte ühtki liikuvat ega pöörlevat osa. Ärge seisake mootorit kohe pärast pikaajalist kasutamist (vt jaotis 4.6). Ärge kasutage niidukit ilma nõuetekohaste kõrvaklappide ja kaitseprillideta.

  • Page 24: Juhised/Ohutuskleebised

    JUHISED / OHUTUSKLEEBISED JÄLGIGE, ET RATTAMUTRID OLEKSID KINDLALT KINNITATUD! KONTROLLIGE NIIDUKIT IGA PÄEV! LUGEGE KASUTUSJUHENDIT! KONTROLLIGE REHVIRÕHKU! JÄRGIGE VEOSÕIDUKI SUURIMAT LUBATUD HAAKEMASSI VÕI HAAKESEADME SUURIMAT LUBATUD KAALU! TÄHELEPANU Teie kohustused niiduki kasutamisel: lugege ja järgige kasutusjuhendit ning seal esitatud ohutusjuhiseid; koolitage kasutajaid enne niiduki käitamist ja kontrollige ohutusreeglite järgimist regulaarselt;...

  • Page 25: Juhised Niiduki Kasutamisel

    Eespool toodud ohutuskleebised peaksid asetsema teie ATV niiduki peal. Kui mõni neist kleebistest puudub teie niidukilt või on kahjustada saanud, võtke ühendust niiduki edasimüüjaga, et puuduvad kleebised enne niiduki kasutamist uutega asendada. JUHISED NIIDUKI KASUTAMISEKS JA REGULEERIMISEKS ATV Niiduki tagab ohutu ja usaldusväärse tööprotsessi, kui seda kasutatakse vastavalt kasutusjuhendile ja ettenähtud otstarbele.

  • Page 26: Kasutusele Eelnev Kontroll

    4.1 KASUTUSELE EELNEV KONTROLL 1. Kontrollige, kas kõik mutrid, poldid ja ühendusdetailid on kindlalt fikseeritud ja kõik pakkematerjalid, nt teras- ja kleeplindid jne on eemaldatud (eemaldage lindid eesmistelt kivisuunajatelt niiduki raami all). 2. Kontrollige, kas mootoris on õli ja kütusepaagis kütust. 3.

  • Page 27: Niiduki Lõikekõrgus

    4.3 NIIDUKI LÕIKEKÕRGUS Lõikekõrgust reguleeritakse peamiselt kruvitungraua abil, millega saab rootorit vastavalt vajadusele kõrgemale tõsta või madalamale lasta. LÕIKEKÕRGUSE REGULEERIMINE: Pöörake käepidet, et lõiketasapinda vastavalt vajadusele kõrgemale tõsta või madalamale lasta. 4.4 MOOTORI KÄIVITAMINE LUGEGE MOOTORI KASUTUSJUHEND ENNE NIIDUKI KASUTAMIST HOOLIKALT LÄBI Järgige kõiki ohutusabinõusid;...

  • Page 28: Liikumiskiirus

    EKTRILINE KÄIVITUS Soovi korral on saadaval elektrilise käivitusega mootorivariandid. Lihtsalt kinnitage niiduk veomasina külge, ühendage toitepistik ATV pistikupessa ja keerake niiduki käivitamiseks võtit. Seejuures peate järgima kõiki ettevaatusabinõusid, mis on toodud eespool jaotises „Mootori käivitamine“. DROSSELI KAUGJUHTIMINE Drosseli kaugjuhtimisfunktsiooni lisamine annab kasutajale võimaluse juhtida niiduki mootorit tööasendist (tavaliselt paigaldatakse kaugjuhtimisseadis ATV raami tagaosale või muusse sobivasse kohta veosõidukil).

  • Page 29: Niiduki Seiskamine

    4.6 NIIDUKI SEISKAMINE Kui seiskate niiduki pärast rasketes tingimustes töötamist, laske masinal kohapeal veel vähemalt 4 minutit poolel töökiirusel töötada, et ajamirihmad saaksid jahtuda. 1. Olge ettevaatlik, sest pärast mootori seiskamist võivad mõned osad, nt heitgaaside väljalasketoru, rihmad jne, tulised olla. 2.

  • Page 30: Hooldus

    HOOLDUS Hooldusgraafik Hooldustoiming: Kord Kord Kord Hooajaliselt tunnis päevas nädalas Mootor (vt mootori tootja kasutusjuhendit) Rootorile kogunenud heina eemaldamine Tagarulli ümber kogunenud heina eemaldamine Detailide kinnituste visuaalne kontroll Kõrgusregulaatori määrimine Tagumise ratta määrimine Rootorilaagrite määrimine Rehvirõhu kontroll Ajamirihmade kontroll Rootorilaagrite kontroll Rattalaagrite kontroll 50 mm haakeseadise õlitamine Liigendhaakeseadise pukside kulumise...

  • Page 31: Visuaalne Kontroll

    5.3 VISUAALNE KONTROLL Viige läbi niiduki visuaalne kontroll; kontrollige, kas niidukil on puuduvaid/lahtisi osi või kahjustunud/kulunud komponente. Kõik puudused tuleb parandada ja puuduvad osad asendada. 5.4 REHVIRÕHK ÄRGE ületage soovituslikku rehvirõhku. 22×1100 -8 7 – 10 PSI 16,5×6,50 -8 28 PSI (max) 5.5 ROOTORILAAGRITE KONTROLL Pöörake käe abil rootori võlli ja veenduga et see liigub vabalt ja ei loksu.

  • Page 32: Rootor Terade Hooldus

    5.9 TERADE HOOLDUS Terade purunemise või kaotamise korral oluline need viivitamatult asendada. Kui te seda ei tee, võib see põhjustada tõsiseid tasakaaluprobleeme. NB! Kasutage alati ettenähtud varuosi. Terade vahetamise ajal tuleks kontrollida ka teiste terade kulumist. Kui need on osaliselt või täielikult kulunud, tuleks need välja vahetada, et säilitada õige tasakaal.

  • Page 33: Rihma Vahetus

    5.10 RIHMA VAHETAMINE Kontrolli regulaarselt rihma pingsust ja kuluvust! Üle- või alapingutus põhjustavad rihmade kiirema kulumise! Juhised rihma vahetamiseks; 1. Eemalda rihmakorpuse kate. 2. Keera lukustusmutrid pingutusrullikust eemale. 3. Pingutusvarrast keerates lase rihmad lõdvaks.
  • Page 34 4. Eemalda kulunud rihmad ja paigalda uued. Keera rihmad ükshaaval rihmaratastele. 5. Pinguta rihmad pingutusvarrast keerates. Õige rihma pingsus on selline, et käsitsi on võimalik ca 10...15mm rihmasid kokku suruda! Niidukil kasutatavate rihmade mõõdud leiate rihmakorpusele paigaldatud kleebiselt või käesoleva kasutusjuhendi esimeselt leheküljelt.
  • Page 35 6. Fikseeri pingutusrulliku asend lukustusmutritega. 7. Paigalda rihmakorpuse kate.

  • Page 36: Siduri Vahetus

    5.11 SIDURI VAHETAMINE Kulunud sidur põhjustab rihmade kiiret kulumist! Kontrolli regulaarselt siduri klotside kuluvust, vajadusel vahetage sidur! Juhised siduri vahetamiseks; 1. Eemalda rihmad ( vt punkt 5.10, sammud 1-4 ) 2. Eemalda siduri lukustuspolt. 3. Tõmmake sidur mootori võllilt maha ja paigaldage uus. Vajadusel kasutage vastavaid tööriistasid ( tõmmitsat ).
  • Page 37 4. Fikseerige sidur lukustuspoldiga. 5. Paigaldage rihmad ( vt punkt 5.10, sammud 4-7 ). Kui niiduk vajab suuremat remonti kui ülalkirjeldatud pisitööd, võtke ühendust kohaliku edasimüüjaga.

  • Page 38: Spare Parts

    SPARE PARTS / VARUOSAD...
  • Page 39 Part No. Name&Specifications Quantity GB5783-86 Blot M12X30 GB93-87 Spring washer 12 GB97.1-85 Plain washer 12 AT120-110 Sleeve GB894.1-85 Circlip 35 GB893.1-86 Circlip 62 GB278-89 Bearing 6007 AT120-109 Driving belt wheel HZR96.7 Clutch GB1096-79 Key 6.3X7X50 AT120-018 Protecting for transmisson GBT278-94 M12 Locking nut M12 GB5783-86 Blot M12X35...
  • Page 40 AT120-132 Plate GB301-95 Bearing 51100 AT120-134 Adjusting nut AT120-131 Adjusting bolt EF175-115 Rubber cover GB97.1-85 Plain washer 8 GB5783-86 Blot M8X25 GBT278-94 Locking nut M20 AT120-108 driven belt wheel JB/T7934Z3 Swellable sleeveREACH 04 35X60 GB12732 Belt 1067 GB5783-86 Blot M6X16 GB93-87 Spring washer 6 GB97.1-85...
  • Page 41 Part No. Name&Specifications Quantity AT120-016 Arm weldment GB5782-86 Blot M16X80 GB97.1-85 Plain washer 16 GB184-86 Locking nut M16 GB5782-86 Blot M20X90 GB97.1-85 Plain washer 20 GB184-86 Locking nut M20 AT120-215 Bracket for traction GB5782-86 Blot M12X80 GB97.1-85 Plain washer 12 AT120-030 Hook for traction GB184-86...
  • Page 43 Part No. Name&Specifications Quantity GB1152-89 Oil cup M6 GB6170-86 Mut N12 GB97.1-85 Plain washer 12 MFP120.00.038-A Protection casing weldment GB5783-86 Bolt M12x35 MFP120.00.039 Handle GB276-94 Bearing 61904 TR200.00.123 Bearing seat GB301-95 Bearing 51104 GB70-85 Screw M8x30 TR200.00.120 Adjusting screw MFP120.00.176 Sheath for handle MFP120.00.148 Cover for tyre...
