Summary of Contents for vismaravetro 8000 C3

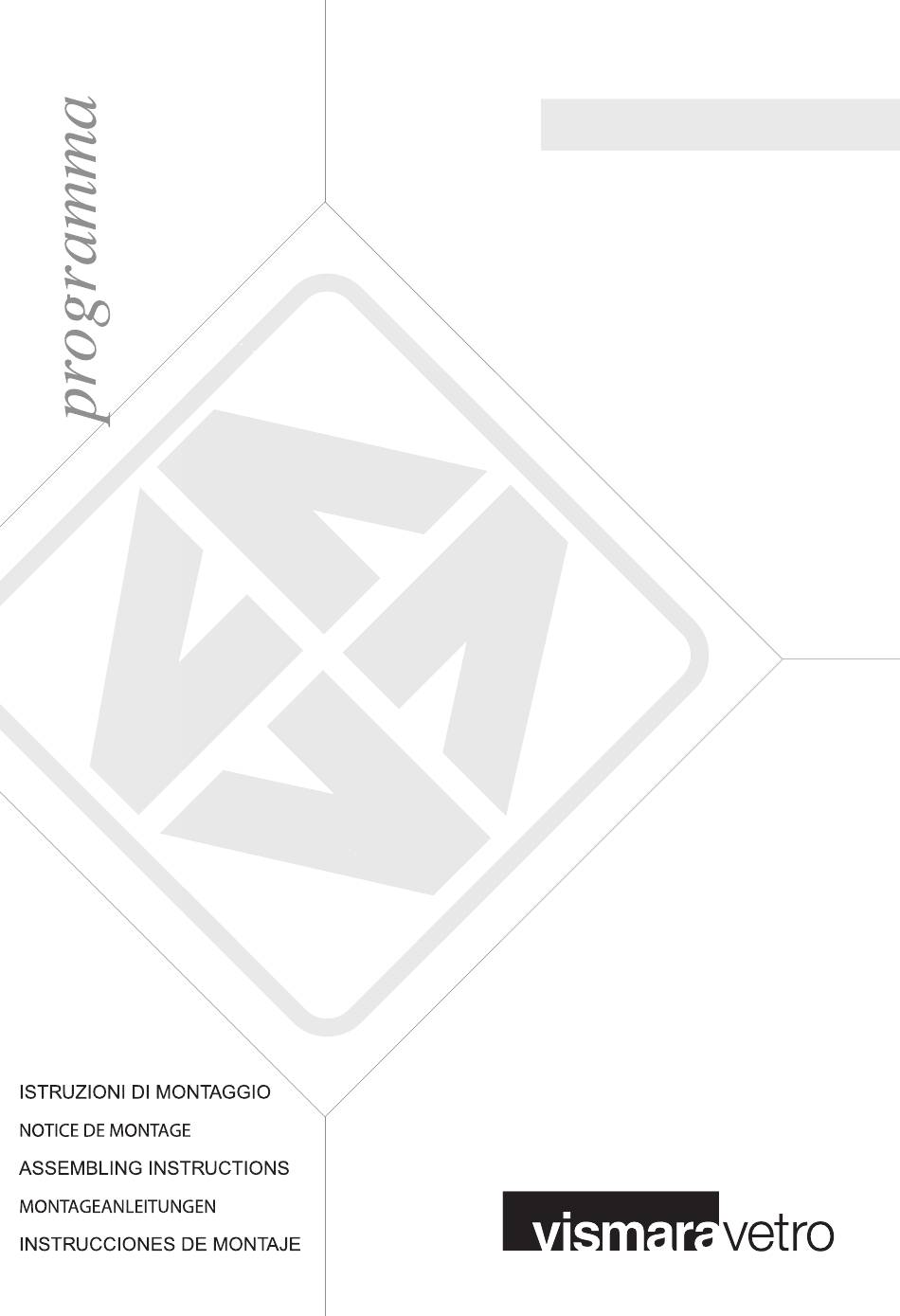

- Page 1 8000 C3 - C4 - B4...
- Page 2 8000 - C3 MSU308 MSU308 MSU312 MSU312 MSU308 MSU308 MSS931...
- Page 3 8000 - C4|B4 MSU308 MSU308 MSU403 MSU312 MSU308 MSU308 MSS931 MSS931...
- Page 4 8000 C3 - C4 - B4 Verificare che il piatto doccia sia posato in bolla. Estrarre dall’imballaggio il kit SMF (S_301 + S_215) e posizionarlo a secco sul piatto doccia .Verificare che le dimensioni del kit SMF siano idonee al piatto doccia.
- Page 6 8000 C3 - C4 - B4 Posizionare il blocchetto guida vetro S_302 sul profilo S_215 come da disegno . Regolare il blocchetto in modo tale che i colori visibili in prossimità del blocchetto S_302 corrispon dano a quelli del blocchetto a muro S_301 (es.: giallo con giallo, rosso con rosso, ...).
- Page 8 8000 C3 - C4 - B4 Posizionare il montante S_205 sulla base S_301 del profilo SMF . Verificare il centraggio dei profili sulle rispettive basi e la messa a piombo . Fissare a muro con gli appositi tasselli forniti Ø mm 6.
- Page 10 8000 C3 - C4 - B4 Inserire la parete fissa S_ 602 sopra il profilo orizzontale inferiore S_215 e verificare che sormonti il profilo a muro S_205 per almeno cm 1. NB : la parete fissa deve obbligatoriamente essere appoggiata al blocchetto guida vetro S_302 già...
- Page 11 S_602 S_215...
- Page 12 8000 C3 - C4 - C4 Assemblare la parte interna del montante a muro S_204 e bloccarlo tramite le tre viti a testa svasata S_506. Serrare le tre viti senza forzare eccessivamente. Assembler la partie interne du profilé au mur S_204 et la fixer avec les trois vis V S_506.
- Page 14 8000 C3 - C4* - B4* Infilare l’anta scorrevole S_601 nella guida di scorrimento S_203 come da disegno. Inserire l’anta nella guida anta inferiore S_302 e collegare con le apposite viti S_505 il profilo guida S_203 al profilo S_201 montato sulla parete fissa.
- Page 16 8000 C3 - C4 - B4 Bloccare la guida di scorrimento S_203 al profilo S_201 per mezzo delle 2 viti S_505 come da disegno. NON serrare ma lasciare allentate la viti da circa 1/2 giro per la successiva regolazione. Attenzione allo sfilaggio dell’anta dalla guida !!! Fixer le guide coulissant S_203 au profilé...
- Page 18 8000 C3 - C4* - B4* REGOLAZIONE ANTE Dall’ interno della cabina aprire l’anta allineando le frecce adesive (Fig. 9/a). Inserire nel foro del profilo superiore la chiave in dotazione e agire sul perno di regolazione. Svitare per abbassare l’anta, riavvitare per rialzare l’anta (max. 2 giri). Non forzare eccessivamente la regolazione a fine corsa.
- Page 20 8000 C3 - C4 - B4 IMPORTANTE A montaggio finito sigillare esternamente con silicone tutte le parti della cabina doccia a contatto con il piatto e le pareti per evitare ogni minima fuoriuscita d’acqua. IMPORTANT Le montage terminé, procéder au siliconage à l’extérieur de toutes les parties de la porte en contact avec les murs et le receveur, pour éviter la moindre fuite d’eau.
- Page 22 8000 C3 - C4* - B4*...
- Page 24 Vismaravetro Srl 20843 Verano Brianza (MB) - Italy Via Furlanelli, 29 telefono 0362/992244 telefax 0362/992255 e-mail: info@vismaravetro.it www.vismaravetro.it...
