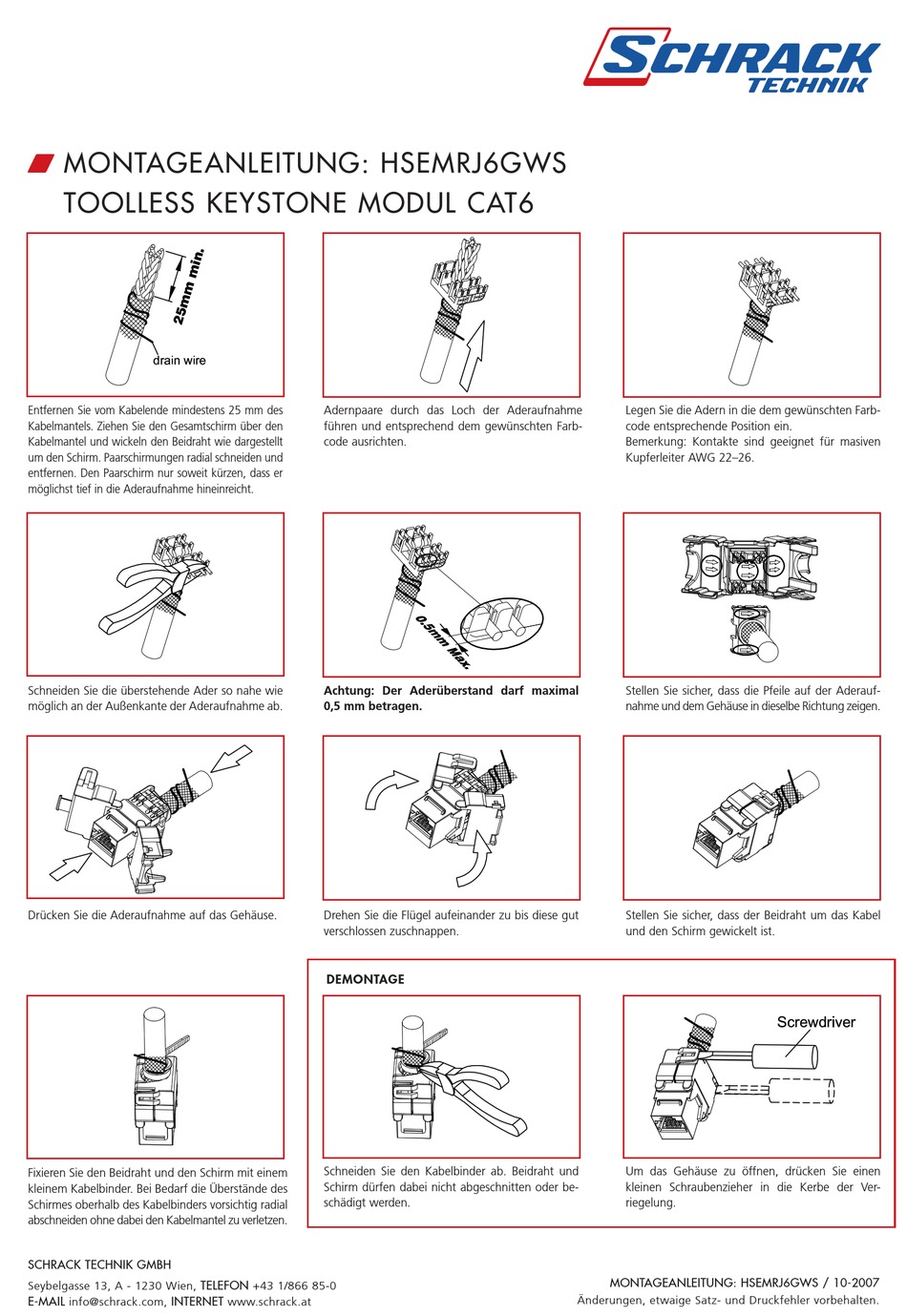

MONTAGEANLEITUNG: HSEMRJ6GWS

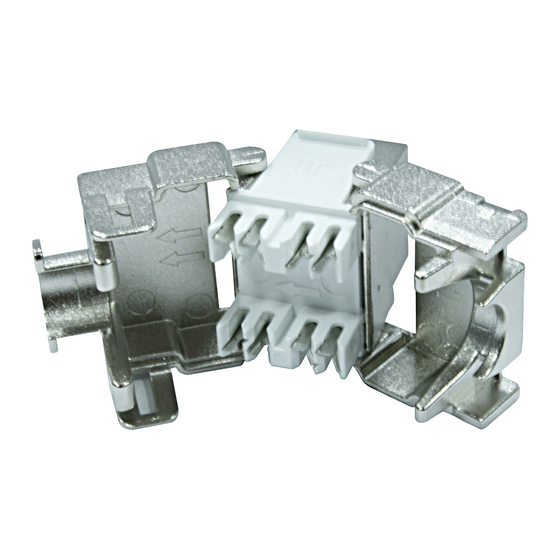

TOOLLESS KEYSTONE MODUL CAT6
Entfernen Sie vom Kabelende mindestens 25 mm des
Kabelmantels. Ziehen Sie den Gesamt schirm über den
Kabelmantel und wickeln den Beidraht wie dargestellt
um den Schirm. Paarschirmungen radial schneiden und
entfernen. Den Paarschirm nur soweit kürzen, dass er
möglichst tief in die Aderaufnahme hineinreicht.
Schneiden Sie die überstehende Ader so nahe wie
möglich an der Außenkante der Aderaufnahme ab.
Drücken Sie die Aderaufnahme auf das Gehäuse.
Fixieren Sie den Beidraht und den Schirm mit einem
kleinem Kabelbinder. Bei Bedarf die Überstände des
Schirmes oberhalb des Kabelbinders vorsichtig radial
abschneiden ohne dabei den Kabelmantel zu verletzen.
SCHRACK TECHNIK GMBH
Seybelgasse 13, A - 1230 Wien, TELEFON +43 1/866 85-0
E-MAIL info@schrack.com, INTERNET www.schrack.at
Adernpaare durch das Loch der Aderaufnahme
führen und entsprechend dem gewünschten Farb-
code ausrichten.
Achtung: Der Aderüberstand darf maximal
0,5 mm betragen.
Drehen Sie die Flügel aufeinander zu bis diese gut
verschlossen zuschnappen.
DEMONTAGE
Schneiden Sie den Kabelbinder ab. Beidraht und
Schirm dürfen dabei nicht abgeschnitten oder be-
schädigt werden.
Legen Sie die Adern in die dem gewünschten Farb-
code entsprechende Position ein.
Bemerkung: Kontakte sind geeignet für masiven
Kupferleiter AWG 22–26.
Stellen Sie sicher, dass die Pfeile auf der Aderauf-
nahme und dem Gehäuse in dieselbe Richtung zeigen.
Stellen Sie sicher, dass der Beidraht um das Kabel
und den Schirm gewickelt ist.
Um das Gehäuse zu öffnen, drücken Sie einen
kleinen Schraubenzieher in die Kerbe der Ver-
riegelung.
MONTAGEANLEITUNG: HSEMRJ6GWS / 10-2007
Änderungen, etwaige Satz- und Druckfehler vorbehalten.
