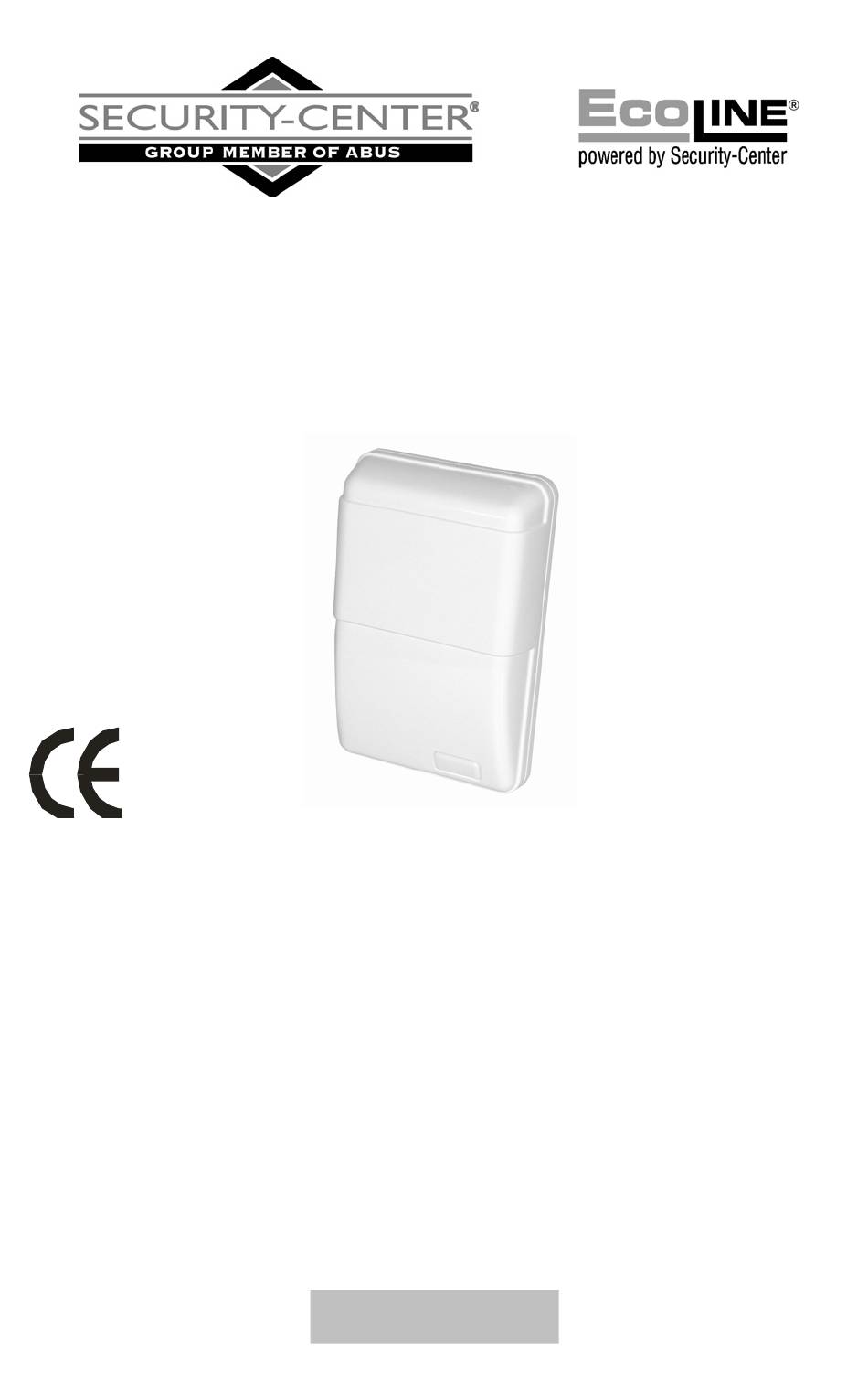

  • Page 1 Innensirene SOINT Installationsanleitung • SOINT Indoor Siren....5 Installation Guide • Sirène intérieure SOIN ...9 Instructions d’installation • Sirena interna SOINT .....13 Istruzioni per l'installazione • Binnensirene SOINT ....17 Installatie-instructies • Indendørs sirene SOINT ..21 Installation Guide SG1250...
  • Page 2 1. Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser Innensirene SOINT. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
  • Page 3 4. Beschreibung der Anschlüsse +12V Schließen Sie hier dauerhaft +12V an. Legen Sie hier 0V an, wenn die Sirene mit maximaler Lautstärke (ca. 110dBA) aktiviert werden soll. Legen Sie hier 0V an, wenn die Sirene mit geringerer Lautstärke (ca. 90dBA) aktiviert werden soll. -LED Legen Sie hier 0V an, wenn die LED aktiviert werden soll.
  • Page 4 6. Technische Daten Modelnummer SG1250 Lautstärke 90dBA (Low) 110 dbA (High) LED-Ansteuerung negatives Signal / 0V Sirenen-Ansteuerung negatives Signal / 0V Signalfrequenz 1,2 – 1,8 KHz Betriebsspannung 12V DC Stromaufnahme 33mA @ 90dB (Klemme –Hi) 300mA @ 110dB (Klemme – Sabotagekontakt NC (normal geschlossen) Maße (HxBxT)
  • Page 5 SOINT Indoor Siren Installation Guide • SOINT Indoor Siren....5 Installation Guide • Sirène intérieure SOIN ...9 Instructions d’installation • Sirena interna SOINT .....13 Istruzioni per l'installazione • Binnensirene SOINT ....17 Installatie-instructies • Indendørs sirene SOINT ..21 Installation Guide SG1250...
  • Page 6 1. Preface Dear Customer, Thank you for purchasing this SOINT indoor siren. You made the right decision in choosing this state-of-the-art technology, which complies with the current standards of domestic and European regulations. The CE has been proven and all related certifications are available from the manufacturer upon request.
  • Page 7 4. Connections +12V Connect +12V here permanently. Connect 0V here to activate the siren at maximum volume (approx. 110dBA). Connect 0V here to activate the siren at a lower volume (approx. 90dBA). -LED Connect 0V here to activate the LED. Tamper Integrate this sabotage contact (NC contact) in the sabotage monitoring system of your alarm centre.
  • Page 8 6. Technical data Model number SG1250 Volume 90dBA (low) 110 dBA (high) LED trigger Negative signal / 0V Siren trigger Negative signal / 0V Signal frequency 1.2 – 1.8 kHz Operating voltage 12V DC Power consumption 33mA @ 90dB (–Hi clamp) 300mA @ 110dB (–Lo clamp) Tamper contact NC (normally closed)

  • Page 9: Instructions D'installation

    Sirène intérieure SOINT Instructions d’installation • SOINT Indoor Siren....5 Installation Guide • Sirène intérieure SOIN ...9 Instructions d’installation • Sirena interna SOINT .....13 Istruzioni per l'installazione • Binnensirene SOINT ....17 Installatie-instructies • Indendørs sirene SOINT ..21 Installation Guide SG1250...

  • Page 10: Caractéristiques

    1. Préface Chère cliente, cher client, Nous vous remercions d’avoir porté votre choix sur cette sirène intérieure SOINT. Par l’achat de ce produit, vous disposez maintenant d’un appareil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
  • Page 11 4. Description des connecteurs +12V Brancher en permanence à cet endroit du +12V. Apposer ici 0V, pour activer la sirène avec le volume maximal (env. 110 dBA). Apposer ici 0V, pour activer la sirène avec un volume moins élevé (env. 90 dBA). -LED Apposer ici 0V, pour activer la DEL.
  • Page 12 6. Fiche technique Numéro de modèle SG1250 Volume 90 dBA (Low) 110 dbA (High) Commande de DEL Signal négatif / 0V Commande de sirène Signal négatif / 0V Fréquence de signaux 1,2 à 1,8 KHz Tension de fonctionnement : 12 V CC Consommation 33 mA à...

  • Page 13: Istruzioni Per L'installazione

    Sirena interna SOINT Istruzioni per l'installazione • SOINT Indoor Siren ....5 Installation Guide • Sirène intérieure SOIN... 9 Instructions d’installation • Sirena interna SOINT ..... 13 Istruzioni per l'installazione • Binnensirene SOINT ....17 Installatie-instructies • Indendørs sirene SOINT..21 Installation Guide SG1250...
  • Page 14 1. Prefazione Egregio Cliente, La ringraziamo per aver acquistato questa sirena interna SOINT. In questo modo Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata attraverso le relative dichiarazioni e documentazione depositate presso la ditta produttrice.
  • Page 15 4. Descrizione dei collegamenti +12V Collegare permanentemente qui +12V Qui 0V, se si desidera far funzionare la sirena al volume massimo (circa 110dBA). Qui 0V, se si desidera far funzionare la sirena al volume minimo (circa 110dBA). -LED Qui 0V, se si desidera far funzionare il LED. Tamper Integrare questo collegamento antimanomissione (contatto NC) nel controllo antimanomissione della...
  • Page 16 6. Dati tecnici Numero di modello SG1250 Volumi 90dBA (Low) 110 dbA (High) Controllo LED segnale negativo/0V Comando sirena segnale negativo/0V Frequenza segnale 1,2 – 1,8 KHz Tensione di servizio 12V DC Assorbimento 33mA @ 90dB (morsetto –Hi) 300mA @ 110dB (morsetto – Contatto manomissione NC (normalmente chiuso) Dimensioni (AxLxP)
  • Page 17 Binnensirene SOINT Installatie-instructies • SOINT Indoor Siren....5 Installation Guide • Sirène intérieure SOIN ...9 Instructions d’installation • Sirena interna SOINT .....13 Istruzioni per l'installazione • Binnensirene SOINT ....17 Installatie-instructies • Indendørs sirene SOINT ..21 Installation Guide SG1250...
  • Page 18 1. Voorwoord Geachte klant, Wij bedanken u voor de aankoop van deze binnensirene SOINT. Met dit toestel heeft u een product gekocht, dat met de allernieuwste techniek werd gebouwd. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werd aangetoond, de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd.

  • Page 19: Beschrijving Van De Aansluitingen

    4. Beschrijving van de aansluitingen +12V Sluit hier permanent +12V aan. Sluit hier 0V aan als de sirene met een maximaal volume (ca. 110dBA) moet worden geactiveerd. Sluit hier 0V aan als de sirene met een geringer volume (ca. 90dBA) moet worden geactiveerd. -LED Sluit hier 0V aan als de LED moet worden geactiveerd.
  • Page 20 6. Technische gegevens Modelnummer SG1250 Volume 90dBA (Low) 110 dbA (High) LED-aansturing negatief signaal / 0V Sireneaansturing negatief signaal / 0V Signaalfrequentie 1,2 – 1,8 KHz Bedrijfsspanning 12V DC Stroomopname 33mA @ 90dB (klem –Hi) 300mA @ 110dB (klem –Lo) Sabotagecontact NC (normaal gesloten) Afmetingen (HxBxD)
  • Page 21 Indendørs sirene SOINT Installations Guide • SOINT Indoor Siren....5 Installation Guide • Sirène intérieure SOIN ...9 Instructions d’installation • Sirena interna SOINT .....13 Istruzioni per l'installazione • Binnensirene SOINT ....17 Installatie-instructies • Indendørs sirene SOINT ..21 Installation Guide SG1250...
  • Page 22 1. Forord Kære kunde, tak fordi De har valgt at købe denne indendørs sirene SOINT. Denne sirene er et produkt, som er bygget iht. den nyeste tekniske udvikling. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Produktet er i overensstemmelse med gældende bestemmelser, hvilket er dokumenteret i erklæringer og materiale, der opbevares hos fabrikanten.

  • Page 23: Beskrivelse Af Tilslutningerne

    4. Beskrivelse af tilslutningerne +12V Tilslut her konstant +12V. Anbring her 0V, hvis sirenen skal aktiveres med maks. lydstyrke (ca. 110dBA). Anbring her 0V, hvis sirenen skal aktiveres med mindre lydstyrke (ca. 90dBA). -LED Anbring her 0V, hvis LED skal aktiveres. Tamper Integrér denne sabotage-tilslutning (NC-kontakt) i sabotageovervågningen på...
  • Page 24 6. Tekniske data Modelnummer SG1250 Lydstyrke 90dBA (Low) 110 dbA (High) LED-aktivering negativt signal / 0V Sirene-aktivering negativt signal / 0V Signalfrekvens 1.2 – 1.8 KHz Driftsspænding 12V DC Strømforbrug 33mA @ 90dB (klemme –Hi) 300mA @ 110dB (klemme – Sabotagekontakt NC (lukket normalt) Mål (HxBxD)
