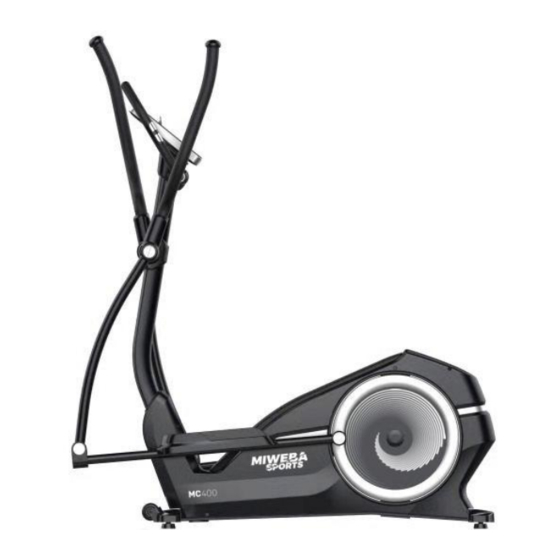

MIWEBA SPORTS MC400 User Manual
  1. Manuals
  2. Brands
  3. MIWEBA SPORTS Manuals
  4. Elliptical Trainer
  5. MC400
  6. User manual

MIWEBA SPORTS MC400 User Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

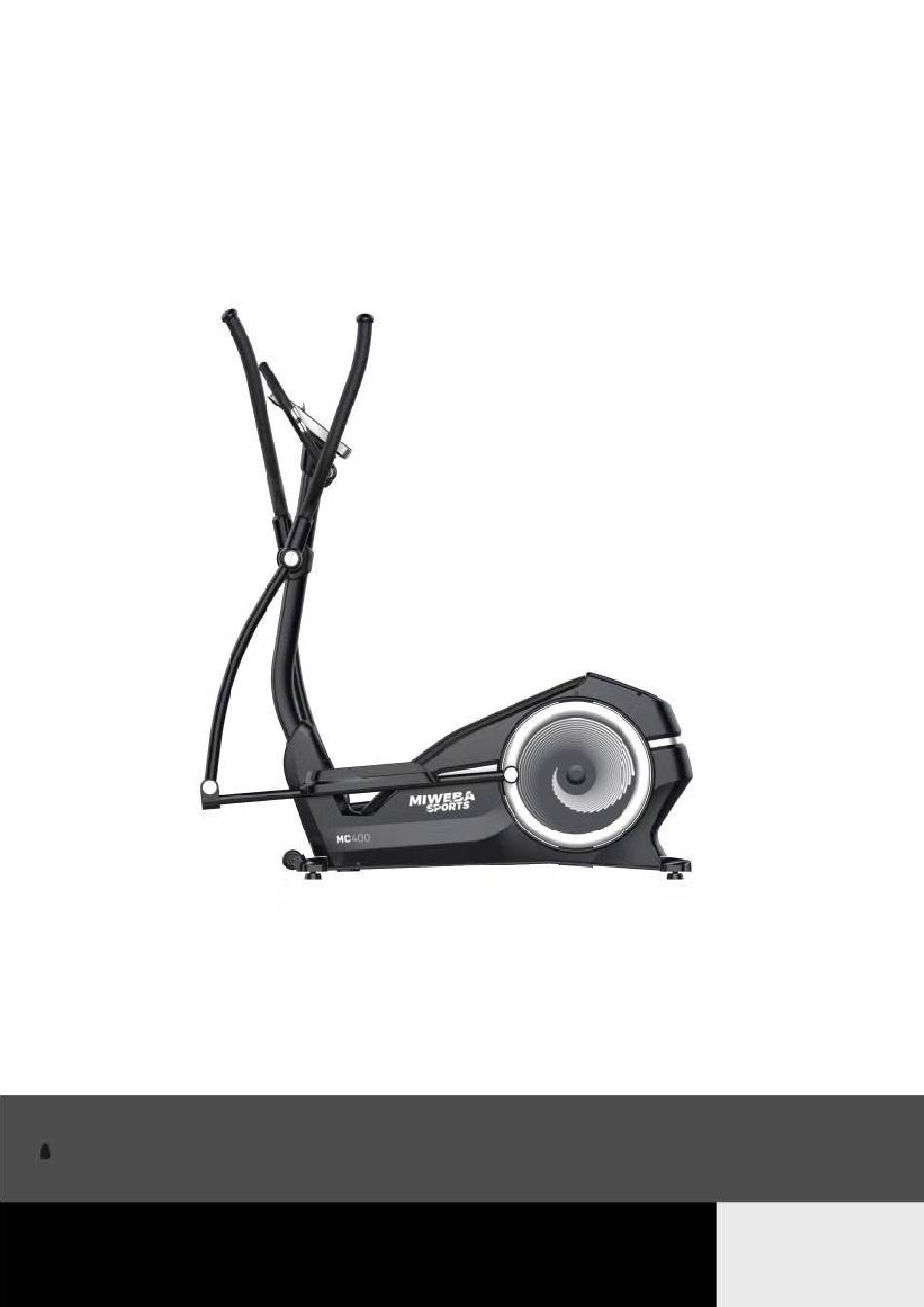

NI IW E ltA
SPORTS
BEDIENUNCSANLEITUNC
INKLUSIVE MONTAGEANLEITUNG
Lesen Sie dieses gesamte Dokument vollständig sowie aufmerksam durch und verinnerlichen
Jh..
Sie den Inhalt, ehe Sie das Gerät in Betrieb nehmen! Warten Sie das Gerät regelmäßig, da die
Gewährleistung ansonsten verfallen könnte! Bewahren Sie diese Bedienungsanleitung sicher auf!
f
/miwebagmbh
MIWEBA.DE
D /miwebaTV
@ /miweba.de
MC400
miwebaOmbH
Gewerbepark 20
96149 Breitengüßbach
Tel.: +49 (0) 95 44 /98 79 08 0
E-Mail: kundenservice@miweba.de

Advertisement

loading
Need help?

Need help?

Do you have a question about the MC400 and is the answer not in the manual?

Questions and answers

Summary of Contents for MIWEBA SPORTS MC400

  • Page 1 NI IW E ltA MC400 SPORTS BEDIENUNCSANLEITUNC INKLUSIVE MONTAGEANLEITUNG Lesen Sie dieses gesamte Dokument vollständig sowie aufmerksam durch und verinnerlichen Jh.. Sie den Inhalt, ehe Sie das Gerät in Betrieb nehmen! Warten Sie das Gerät regelmäßig, da die Gewährleistung ansonsten verfallen könnte! Bewahren Sie diese Bedienungsanleitung sicher auf!
  • Page 2 Konfiguration：...
  • Page 3 Montageschritt 1.Befestigen Sie die vordere Bodengruppe 2 und die hintere Fußgruppe 3 mit den Schrauben 47, den Unterlegscheiben 52 und 58 und den Muttern 59 am Hauptrahmen. 2.Nehmen Sie die Steigleitung 7 heraus, verbinden Sie zuerst die Signalleitung der Steigleitung und den Signalleitungsstecker des Hauptrahmens und verbinden Sie dann die Steigleitung und den Hauptrahmen über die Schraube 48 mit den Unterlegscheiben 52, 58...
  • Page 4 3.Das Außengehäuse 43 und das Hauptrahmen-Kunststoffgehäuse wird zusammen montiert. Die mittlere Welle 15 wird in die Steigleitung eingesetzt, und nachdem der Ausleger 6 und die Welle 15 montiert sind, sind die beiden Enden der Verriegelungsschraube 48, die Unterlegscheiben 52, 58 zu befestigen. Das Ausleger-Kunststoffelement 28 wird montiert. Am unteren Ende des Arms wird das Pedal 30 über eine Schraube 51, eine Unterlegscheibe 53, 55 und eine Mutter 56 am oberen Arm 4 angebracht.
  • Page 5 4.Der Kurbelarm wird durch Schrauben 48, Unterlegscheiben 52, 58 an der Hauptrahmenwelle befestigt, und dann wird die Gummikappe 34 angebracht. Die Armlehne 13 wird durch Schrauben 49, Unterlegscheiben 52, 58 und Muttern 23 am Ausleger befestigt, und das Außengehäuse 31 wird durch Schrauben befestigt.
  • Page 6 6.Das Display und die Säule werden zusammen montiert. Der Signalkabelstecker und das Display 18 werden installiert, und das Display 18 wird zusammen durch Schrauben an die Abdeckung montiert. Das Kunststoffteil 25 wird befestigt und die Schraube wird verriegelt, um die Installation abzuschließen.
  • Page 7 Teileliste Nummer Name Spezifikation Menge Zeichnungs nummer Hauptrahmen 0100 Vordere Bodengruppe 0200 Fußgruppe hinten 0300 Gebogener Arm ein Paar 0400 Kurbel ein Paar 0500 Ausleger ein Paar 0600 Steigleitung 0700 Spindel φ40*100 0800 Spannungsbaugruppe 0900 Magnetwiderstand 1000 Baugruppe Scheibe φ14*4.8 1100 Hauptrad φ280*67.5...
  • Page 8 Kleine Armlehnenkappe S3715 Große Armlehnenkappe S3727 Motor DK0168 Multi-V Riemen 6J*51Zoll PD054 Einstellbarer Fuß φ50*M10 S063 Display ein Paar S3684 Kunststoffabdeckung Gummiauflage S3685 Hauptgehäuse ein Paar S3698 Ausleger unter Zwei S3695 Gehäuse Paare Wellengehäuse zentrieren ein Paar S3696 Pedal ein Paar S3699 Auslegeroberteil Zwei...
  • Page 9 6000Lager Φ26*Φ10*T8 ZC1055 6300Lager Φ35*Φ10*T11 ZC1056 Oberes Gehäuse ein Paar S3705 Hauptrad φ305 S3639 Zugleine φ1.5*555 DCTSX05 Caster S3716 Halbrunde M8*30 Innensechskantschraube Zylindrische M8*20 Sechskantschraube Halbrunde M8*40 Innensechskantschraube Zylindrische M5*20 Sechskantschraube Zylindrische M6*50 Sechskantschraube Unterlegscheibe Unterlegscheibe Unterlegscheibe Federscheibe Federscheibe Mutter Federscheibe Mutter Feder...

  • Page 10: Allgemeine Wartungshinweise

    Allgemeine Wartungshinweise： Wir sind sehr zufrieden mit Ihrer Auswahl an echten Miweba-Fitnessgeräten. Dieses hochwertige Produkt ist für den Heimgebrauch bestimmt und wurde gemäß der europäischen Norm EN957-1 und dem zusätzlichen Teil der Unternorm EN957 / 2-10 geprüft und zertifiziert. Bitte lesen Sie die "Anweisungen"...
  • Page 11 6. Kinder können dieses Produkt nicht verwenden. 7. Unbeaufsichtigte Kinder können nicht gereinigt und gewartet werden. Die allgemeine Wartung liegt in der alleinigen Verantwortung des Eigentümers und um sicherzustellen, dass die Leistung der Maschine unverzichtbar ist, erlischt die Garantie, wenn keine allgemeine Wartung durchgeführt wird.
  • Page 12 6. Dieses Produkt ist für Erwachsene zur körperlichen Betätigung bestimmt. Dieses Produkt ist nicht für Personen unter 14 Jahren geeignet. 7. Personen mit Behinderungen dürfen das Gerät nicht ohne die Unterstützung von qualifiziertem Personal benutzen. 8. Lassen Sie nicht zu, dass mehrere Personen das Gerät gleichzeitig benutzen. 9.
  • Page 13 bewegen. 3. Überprüfen Sie regelmäßig die Beschädigungen und den Verschleiß des Geräts, um die Sicherheit des Geräts zu gewährleisten. 4. Das Gerät ist nur für den Heimgebrauch bestimmt. Bitte führen Sie vor jedem Gebrauch einen Sicherheitstest durch. Aufwärmen 1. Wärmen Sie sich vor dem Training auf und bereiten Sie Ihren Körper auf das Training vor, das Sie durchführen möchten.
  • Page 14 Display-Betriebsanweisung I. Schaltflächensymbole 1.RESET(Zurücksetzen) 2.DOWN(Runter) 3. START/STOP(Start / Stopp) 4.MODE(Modus) 5.UP(Hoch) 6.BODY FAT(Körperfett)

  • Page 15: Mode（Modus

    II. Tastenfunktion 1. Reset (Zurücksetzen) Halten Sie die RESET-Taste 5 Sekunden lang gedrückt, um alle Parameter auf Null zurückzusetzen. Drücken Sie während der Parametereinstellung die RESET-Taste, um zur vorherigen Seite zurückzukehren. UP+/-DOWN （Hoch/ Runter） Erhöhen oder verringern Sie den eingestellten Parameterwert, wenn Sie ZEIT, ENTFERNUNG, KALORIEN einstellen.

  • Page 16: Operation

    III. Bewegungsstatusanzeige 1. TIME（Zeit） Zählbereich der Zeitanzeige: 0: 00-99: 59 ( Minuten: Sekunden). Countdown-Modus für die Laufzeit, setzen Sie den Countdown-Modus für den Zeitwert auf Null. 2. DISTANCE（Entfernung） Entfernungsanzeigebereich: 0.0-99.9. Wenn der Entfernungslauf-modus für die Strecke eingestellt ist, wird der eingestellte Wert für die Strecke bis auf Null heruntergezählt. 3.
  • Page 17 Zeitpunkt auf UP +/- DOWN (Hoch / Runter), um den gewünschten Wert einzustellen. 3.Drücken Sie nach dem Einstellen der Werte die START / STOP-Taste, um die Maschine zu starten und mit dem Treten zu beginnen. Der eingestellte Funktionsparameterwert beginnt herunterzuzählen. Die Maschine stoppt automatisch, bis der Parameterwert wieder auf Null ist. Bemerkungen: Das Maschinensystem verfügt über eine Schlaffunktion.Wenn das Geschwindigkeitserkennungssignal nach etwa vier Minuten nicht erkannt wird, wird das Display...
  • Page 19 NI IW E ltA MC400 SPORTS USER MANUAL...
  • Page 20 Configuration:...
  • Page 21 1. Foot assembly：Please take out front and rear feet support2&3 with screws 47 washers 52 and 58, which are mounted on the main frame. 2. The second assembly: take out the Upright tube 7, first connect the signal line of the tube and the signal line plug of the main frame, and then connect the tube and the main frame through the screw 48, the washers 52, 58...
  • Page 22 3. The second assembly：The outer shell 43 and the main frame plastic casing are mounted together, the middle shaft 15 is inserted into the tube, and then the swing arm 6 and the shaft 18 are installed and screw 48 and washer 52 and 58 are locked at both ends.
  • Page 23 The fourth assembly：The crank arm is fixed to the main frame shaft by screws 48, washers 52, 58 and then the rubber cap 34 is fastened. The armrest 13 is mounted on the swing arm by screws 49, washers 52, 58, and nuts 23. The outer shell 31 is mounted on the moving arm by screws.
  • Page 24 5. The fifth assembly ： take out handlebar 14 and install it on the tube through screw 49 and washes 52,58.
  • Page 25 6. The sixth assembly：take out the back cover of the console and install it together with the upright tube. The signal cable plug needs to be mounted together with the console set, The console 18 is installed together with the back cover of the console by screws.
  • Page 27 Number Name Specification Quantity Main Frame Front foot set Rear foot set Curved arm A pair of Crank A pair of Swing arm A pair of Upright tube...
  • Page 28 Spindle φ40*100 Tension set Magnet resistance set Washer φ14*4.8 Main wheel φ280*67.5 Handle φ30*840 A pair of Small handle φ25*1100 Central axle φ17*357 Front axle Φ11.5*105.2 Magnet resistance axle φ11.9*52 Console set Handle pulse tablets Small handle cap Handle cap Motor Poly-V belt 6 J*51 inch...
  • Page 29 Pedal A pair of Swing arm up shell Two pairs of Main wheel shell Main wheel shell cover Curved arm cap 6001 Axle Φ28*Φ12*T8 Swing arm small axle φ12*49.8 2203 axle( adjust Φ40*Φ17*T16 alignment) 6003 axle Φ35*Φ17*T10 6008 axle Φ68*Φ40*T15 6002 axle Φ32*Φ15*T9 6000 axle...
  • Page 30 hexagonal screw Cylindrical hexagonal screw M5*20 Cylindrical hexagonal screw M6*50 Flat pad Flat pad Flat pad Spring pad Spring pad Spring pad Spring φ3.5*11 General maintenance advice: We are very happy to have you choose the genuine Miweba fitness equipment. This high quality product is intended for use in the home and has been tested in accordance with the European standard EN957-1 and the additional sub-standard part EN957/2-10.
  • Page 31 by misuse of this product are not covered by the warranty. If you want a claim, please contact your local technical service support team to organize the repair work. The warranty period begins on the date the product is delivered, so please be careful to store the sales voucher.
  • Page 32 7. Unsupervised children cannot be cleaned and maintained. General maintenance is the sole responsibility of the owner, and to ensure that the machine's performance is indispensable, failure to perform general maintenance will void the warranty. 1. Make sure the equipment is on a flat level, with a bicycle, elliptical machine and rowing machine at least 0.6 meters, treadmill 2.0 meters, clear space around the equipment, to ensure that there is enough space to use fitness equipment.
  • Page 33 exercising immediately. Consult a doctor immediately. 4. For the maximum user weight, please refer to the data identification on the main body. 5. Keep children and pets away from equipment. Do not leave children in the room of the machine without being taken care of. 6.
  • Page 34 6. The equipment is designed and manufactured only for home use. Warranty and manufacturer's liability does not cover product loss due to commercial, semi-commercial or personal training use. Using the device in this way will void the warranty. Security check before each use 2.
  • Page 35 of rest. 2. To be cold, please do the low-intensity selected exercise. Then static stretching should be done, the same as static stretching during warm-up.
  • Page 36 Console operation instructions Ⅰ. BUTTON ICON 1.RESET 2.DOWN 3.START/STOP 4.MODE 5.UP 6.BODY FAT...
  • Page 37 Ⅱ．FUNCTION RESET PRESS AND HOLD THE RESET BUTTON FOR 5 SECONDS TO RESET ALL PARAMETERS TO ZERO. DURING THE PARAMETER SETTING PROCESS, PRESS THE RESET BUTTON TO RETURN TO THE PREVIOUS PAGE. UP+/-DOWN WHEN SETTING TIME, DISTANCE, CALORIES, INCREASE OR DECREASE THE SET PARAMETER VALUE DURING OPERATION, PRESS THE UP+/-DOWN BUTTON TO INCREASE OR DECREASE THE RESISTANCE VALUE.
  • Page 38 Ⅲ．MOTION STATUS DISPLAY 1. TIME TIME DISPLAY COUNT RANGE: 0:00-99:59. RUN TIME COUNTDOWN MODE, SET THE MODE TIME VALUE COUNTDOWN TO ZERO. 2. DISTANCE DISTANCE DISPLAY RANGE: 0.0-99.9. WHEN THE RUNNING DISTANCE RECIPROCAL MODE IS SET, THE SET MODE DISTANCE VALUE IS COUNTED DOWN TO ZERO. 3.
  • Page 39 EACH MACHINE IS EQUIPPED WITH A POWER ADAPTER. THE MACHINE IS NOT DISPLAYED. PLEASE CONFIRM THAT THE POWER ADAPTER IS NORMAL.
