www. v ava.com
ASIA PACIFIC
E-mail: support.jp@vava.com(JP)
JP Importer: 株式会社SUNVALLEY JAPAN
Address: 〒104-0032 東京都中央区八丁堀3丁目18-6 PMO京橋東9F
EUROPE
E-mail:
support.uk@vava.com(UK)
support.de@vava.com(DE)
support.fr@vava.com(FR)
support.es@vava.com(ES)
support.it@vava.com(IT)
NORTH AMERICA
E-mail: support@vava.com
Tel: 1-877-969-8282 (Monday-Friday: 9:00 – 17:00 PST)
MANUFACTURER
Manufacturer: Shenzhen NearbyExpress Technology Development Co.,Ltd.
Address: Floor 7, Building E, Galaxy World Phase II, Shenzhen, China
Learn more about the EU Declaration of Conformity:
https://www. v ava.com/pages/user-manual
Model: VA-DK004
Docking Station
User Guide
VA-DK004_V1.1_EN-JP
MADE IN CHINA
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Vava VA-DK004
Summary of Contents for Vava VA-DK004

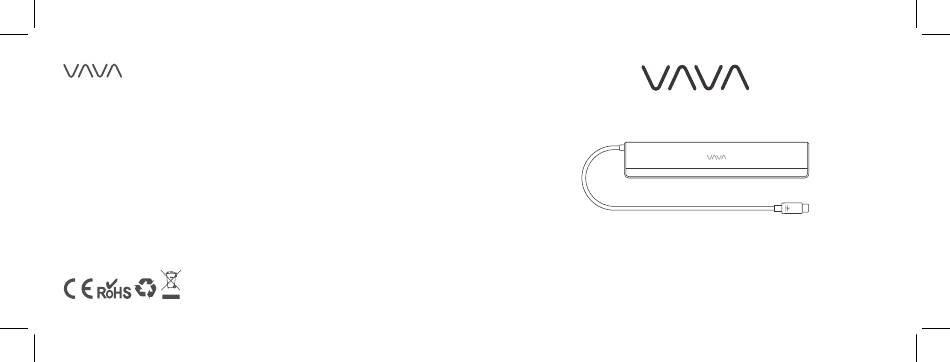

- Page 1 Tel: 1-877-969-8282 (Monday-Friday: 9:00 – 17:00 PST) MANUFACTURER Manufacturer: Shenzhen NearbyExpress Technology Development Co.,Ltd. Address: Floor 7, Building E, Galaxy World Phase II, Shenzhen, China Learn more about the EU Declaration of Conformity: https://www. v ava.com/pages/user-manual Model: VA-DK004 Docking Station User Guide VA-DK004_V1.1_EN-JP MADE IN CHINA...
- Page 2 Language English 01-12 日本語 13-23...
-
Page 3: Table Of Contents
Contents Product Diagram Package Contents Operating Instructions Functions HDMI Display (Mac OS) HDMI Display (Windows OS) Caution EN/01 EN/01... -

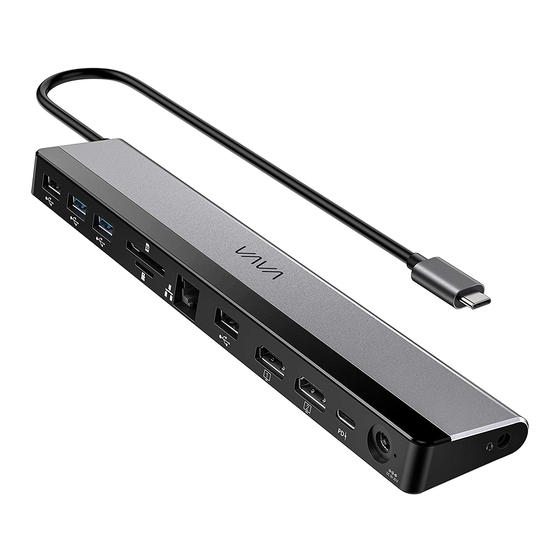

Page 4: Product Diagram
Package Contents Product Diagram ② ⑨ ① USB-C Connector • 1 x Docking Station (Model: VA-DK004) ② 2 x USB-A 2.0 Ports • 1 x Power Adapter with Convertible Connector ③ 2 x USB-A 3.0 Ports • 1 x User Guide ④... -
Page 5: Operating Instructions
Operating Instructions Functions 1. Connect the adapter to the DC Input Port USB-C device for power supply and Category Interface Connectivity to power the docking station. The LED connectivity expansion. indicator will light up. 3. Power off the station when not in use. Upstream Power - Use the original 20V 4.8A 96W adapter to power the DC Input... -
Page 6: Functions
Functions Functions Category Interface Connectivity Category Interface Connectivity Downstream RJ45 Gigabit - Support 10/100/1000 BASE-TX Auto MDI/MDI-X - Connect to Monitor, TV or Projector Data Transfer Ethernet Port - Transfer rate: 1000Mbps - Support HDMI up to 1080p @ 120Hz or UHD 3840x2160 @ 60Hz 2 x HDMI Display - Support MST... -
Page 7: Hdmi Display (Windows Os)
HDMI Display (MAC OS) HDMI Display (Windows OS) 1. PC & Monitor shall support 4K 30Hz or 4K 60Hz 1. VAVA docking station supports 4K 60Hz Max. 2. PC & Monitor shall support 4K 60Hz For the actual frame rate supported, please 3. -
Page 8: Caution
HDMI Display (Windows OS) Caution 1. PC & Monitor shall support 4K 30Hz 3. PC Graphics Driver shall support corresponding heat under full load or during charging. The · The device operates correctly only with a 2. PC USB-C Port shall support DP1.4 Standard display mode specified voltage rating;... - Page 9 ディ レク トリ 製品図 内容物 取り扱い説明 機能 HDMIディスプレイ (Mac OS) HDMIディスプレイ (Windows OS) 警告 EN/12 JP/13...
-
Page 10: 製品図
製品図 内容物 ② ① ⑨ USB-Cコネクター • 1 xドッキングステーション(モデル ： VA-DK004) • 1 x変換コネクター付き電源アダプター ② 2 x USB-A 2.0ポート • 1 x取扱説明書 ③ 2 x USB-A 3.0ポート • 1 xありがとうカード ④ SD & TFカードスロッ ト ③ ④ ⑤ ⑥ ⑦ ⑧ ⑩ ⑤ RJ45ギガビッ トイーサネッ トポート ⑥ 2 x HDMI 2.0ポート ① ⑦ USB-C PD出力ポート(充電のみ) ⑧ DC入力 ⑨ LEDインジケーター ⑩ 3.5mmオーディオポート ⑪ 変換コネクター付き電源アダプター ⑪ JP/14 JP/15... -
Page 11: 取り扱い説明
取り扱い説明 機能 1. DC入力ポートにアダプターを接続し、 ドッキングステ 2. USB-Cコネクターをお持ちのUSB-C機器に接続すると カテゴリー インターフェイス 接続方法 ーションの電源を入れます。 LEDインジケーターのラ 電力供給と接続性が拡大されます。 イトが点灯します。 3. ご利用にならない場合は、 ステーションの電源はお アップストリーム - ドッキングステーションをオリジナルの 20V 4.8A 96Wアダプター DC 入力 切りください。 電源供給 に接続して電源につなげてください。 電源供給がないと作動しません。 アップストリーム USB-C コ - USB 3.1 Gen 1, PD 3.0 規格対応 インターフェイス ネクター - USB C PD機器に最大 65W電力供給 - USB 3.2 Gen 1規格 (Blue Chip) に対応 ダウンストリーム 2 x USB-A - BC 1.2 対応 データ転送 3.0ポート - 転送速度 ： 5Gbps 共有出力 ： 5V 1.8A ご注意... - Page 12 機能 機能 カテゴリー インターフェイス 接続方法 カテゴリー インターフェイス 接続方法 - モニター、 TV、 プロジェクターに接続。 RJ45 ギガビッ ト ダウンストリーム - 10/100/1000 BASE-TX Auto MDI/MDI-X対応 - 最大1080p @ 120HzまたはUHD 3840x2160 @ 60HzまでのHDMIに対応。 イーサネッ トポ 2 x HDMI 2.0 データ転送 - 転送速度: 1000Mbps ディスプレー - MSTに対応 ート ポート - 2つのHDMIポートの同時使用に対応 （ミラーモード ： 最大4K 60Hzに対応、 拡張モード ： 最大4K 30Hzに対応） - SDHC/SDXC カード、 容量2TBまで対応 ダウンストリーム SD & TF カード UHS-I 3.5mm オーデ データ転送 スロッ...
-
Page 13: Hdmiディスプレイ (Mac Os)
HDMIディスプレイ (Mac OS) HDMIディスプレイ (Windows OS) 1. VAVAドッキングステーションは、 最大4K 60Hzに対応。 サポ 2. PCとモニターが4K 60Hzに対応 1. PCとモニターが4K 30Hzまたは4K 60Hzに対応 ートされる実際のフレームレートについては、 PCのパラメー 3. PC USB-CポートはDP1.4標準対応 2. PC USB-CポートはDP1.4標準対応 タを参照してください。 4. PCグラフィックスドライバーが対応する表示モード Mode 1 Mode 2 Mode 1 Mode 2 最大4K 60Hz 最大4K 60Hz 最大4K 60Hz 最大4K 60Hz HDMI 1 HDMI 2 HDMI 1 HDMI 2 HDMI 1 HDMI 2 HDMI 1 HDMI 2... - Page 14 HDMIディスプレイ (Windows OS) 警告 1. PCとモニターが4K 30Hzに対応 3. PCグラフィックスドライバーが対応する表示モード · 本製品は指定された電圧定格でのみ正しく動作します。 2. PC USB-CポートはDP1.4標準対応 それ以外の電圧をご使用の場合、 本製品が破損する恐 Mode 3 Mode 4 れがあります。 最大4K 30Hz 最大4K 30Hz · 熱、 可燃性物質、 毒物、 腐食性物質から遠ざけてく ださい。 · 電磁波干渉を避けるために電子機器 （電子レンジなど） から遠ざけてください。 HDMI 1 HDMI 2 HDMI 1 HDMI 2 · 充電ポートを清潔に保ってください。 · アイドル状態のときは、 5° C〜40° C （極端な温度は避け てく ださい） の周囲温度で平らな場所に保管してく ださい。 · 水、...
- Page 15 WEEE Compliance FCC Compliance This device complies with Part 15 of the FCC these items from other types of waste and Rules. Operation is subject to the following recycle them responsibly to promote the two conditions: sustainable reuse of material resources. (1) This device may not cause harmful Household users should contact either the WEEE Compliance...
