Summary of Contents for SOHARD SH ARC-USB

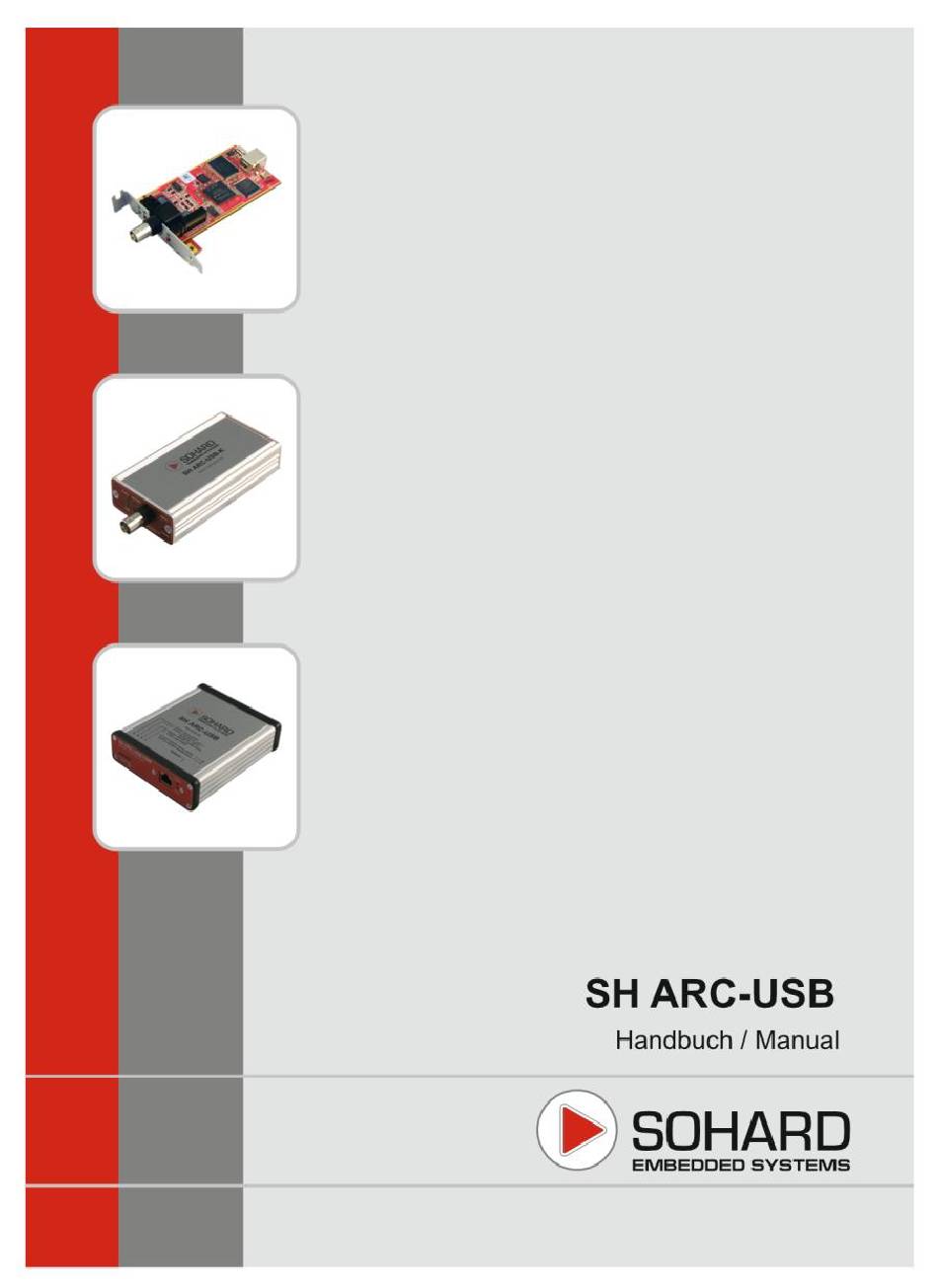

  • Page 1 Handbuch / Manual...
  • Page 2 Handbuch / Manual...

  • Page 3: Table Of Contents

    6.3 To ensure electro-magnetic compatibility 6.4 Water, humidity, pollution 6.5 Ventilation 6.6 Temperature 6.7 Cleaning 6.8 Power supply 6.9 Repair 6.10 Re-configuration of interface modules 7 Introduction 8 Commissioning 8.1 Switching bus termination and transmission power 8.2 Installation of the SH ARC-USB-K-LP...
  • Page 4 Handbuch / Manual 8.3 Device drivers and alternative access 8.4 LED Indicators 9 ARCNET Interfaces 9.1 Coaxial Interface (-K) 9.2 RS-485/EIA-485 Interface (-R) 9.3 RS485AC Interface (-RS485AC-RJ45 / -BNC) 9.4 Twisted pair Interface (-TWP) 9.5 Fiber Optic Interfaces (-LWLST, -LWLSMA, -LWLTOS)23 10 Troubleshooting 11 Appendix 11.1 Technical Specifications...

  • Page 5: Sicherheitshinweise

    1.3 Elektromagnetische Verträglichkeit a) An den ARCNET-Anschlüssen dürfen nur geschirmte Kabel mit geschirmten Steckern angeschlossen werden. b) Es dürfen nur Bitraten verwendet werden, die von SOHARD für das gewählte Übertragungsverfahren spezifiziert sind. c) Bei modularen Geräten dürfen nur originale Schnittstellenmodule von SOHARD verwendet werden.

  • Page 6: Temperatur

    Die Versorgungskabel für Kleinspannungsgleichstromgeräte (24 VDC) dürfen eine Länge von 30 m nicht überschreiten. 1.9 Behebung von Schäden Geräte mit Gehäuse dürfen nur von SOHARD geöffnet werden. Das gilt auch für die Schnittstellenmodule und die dafür vorgesehenen Gehäuseschächte. Schäden dürfen nur von SOHARD behoben werden.

  • Page 7: Umkonfiguration Von Schnittstellenmodulen

    Handbuch / Manual d) das Gehäuse oder die elektrischen Bauteile beschädigt sind oder e) das Gerät nicht ordnungsgemäß funktioniert. 1.10 Umkonfiguration von Schnittstellenmodulen Die Umkonfiguration von Schnittstellenmodulen darf nur von SOHARD vorgenommen werden.

  • Page 8: Einleitung

    Karte für die Verwendung in Low-Profile-PCs erhältlich. 3 Inbetriebnahme 3.1 Änderung von Busterminierung und Sendeleistung Bitte beachten Sie, dass das Gerät nur von SOHARD geöffnet werden darf (siehe Sicherheitshinweise). Bitte senden Sie ein Gerät ein, falls Sie die Aktivierung des Bus- Abschlusswiderstandes bei kupfergebundenen ARCNET- Schnittstellen oder eine Änderung der Sendeleistung bei LWL-...

  • Page 9: Gerätetreiber

    Masse 3.3 Gerätetreiber Gerätetreiber (ARCNET-Treiber) und Beschreibungen für die Installation und Verwendung finden Sie auf unserer Webseite www.sohard.de im Bereich SH ARC-USB → Download & Support. Hinweis: Geräte, deren 8-stellige Seriennummer mit einer 6 beginnt oder die den Hinweis „Treiber mit der Version 5.1 oder höher“ auf der Gehäuseunterseite haben, lassen sich nur mit entsprechenden Treibern...
  • Page 10 Handbuch / Manual ACTIVITY (grün) Zeigt ARCNET-Aktivität an. STATUS (rot) Zeigt Zugriffe auf den ARCNET-Controller an. Frontblende SH ARC-USB (außer SH ARC-USB-K) Frontblende SH ARC-USB-K Die Anordnung von LEDs und Koaxial-Schnittstelle ist bei der Low-Profile- PC-Einbaukarte SH ARC-USB-K-LP identisch.

  • Page 11: Arcnet-Schnittstellen

    Handbuch / Manual 4 ARCNET-Schnittstellen 4.1 Koaxiale Schnittstelle (-K) Anschluss: BNC-Buchse, isoliert 4.2 RS-485/EIA-485-Schnittstelle (-R) Wichtiger Hinweis: Zur Erhaltung der elektromagnetischen Verträglichkeit (EMV) muss das verwendete Kabel über einen Schirm verfügen, der möglichst niederimpedant mit dem Gehäuse des D-Sub- Steckers verbunden werden muss. Anschluss: D-Sub-Buchse 9-polig Steckerbelegung Bezeichn.

  • Page 12: Rs485Ac-Schnittstellen (-Rs485Ac-Rj45 / -Bnc)

    Handbuch / Manual Schirm AGND Schirm AGND ist das Halteblechpotenzial. GND_RS ist die Masse des galvanisch getrennten RS-485-Schaltungsteils. Terminierung und Fail-Safe-Schaltung stellen sich wie folgt dar: Der resultierende Abschlusswiderstand beträgt dabei ca. 114 Ohm. 4.3 RS485AC-Schnittstellen (-RS485AC-RJ45 / -BNC) Wichtiger Hinweis: Zur Erhaltung der elektromagnetischen Verträglichkeit (EMV) muss das verwendete Kabel über einen Schirm verfügen, der möglichst niederimpedant mit dem Steckergehäuse verbunden sein muss.

  • Page 13: Twisted-Pair-Schnittstelle (-Twp)

    Wichtiger Hinweis: Zur Erhaltung der elektromagnetischen Verträglichkeit (EMV) muss das verwendete Kabel über einen Schirm verfügen, der möglichst niederimpedant mit dem Steckergehäuse verbunden werden muss. Anschluss: RJ45-Buchse Belegung kompatibel zur SH ARC-66 von SOHARD Steckerbelegung Transceiver-Pin Bedeutung PH_A Datenleitung A...
  • Page 14 Handbuch / Manual werden. Anschluss LWLSMA: 2 FSMA-Buchsen je eine für Senden und Empfangen. TX muss mit RX bzw. RX mit TX der Gegenstelle verbunden werden. Anschluss TOSLINK: Toshiba-spezifische Buchse TODX296 für TX- und RX-Leitung, Verwendbare Stecker: TOCP200Q, TOCP200X, CF-2071.

  • Page 15: Was Tun Bei Problemen

    Handbuch / Manual 5 Was tun bei Problemen? • LED POWER leuchtet nicht. Mögliche Ursachen: - USB-Kabel defekt - USB-Port defekt - USB-Port liefert nicht genug Strom → aktiven USB-Hub verwenden • LED USB leuchtet nicht. Mögliche Ursachen: - Treiber nicht geladen oder nicht installiert - Hardware defekt - USB-Verbindungskabel defekt - USB-Port liefert nicht genug Strom →...

  • Page 16: Safety Instructions

    6.3 To ensure electro-magnetic compatibility a) Only attach shielded cables and shielded connectors to the ARCNET connector. b) Only use bit rates which are specified by SOHARD for the actual transfer mode. c) Only use original interface modules by SOHARD for modular cards d) PC cards may only be used in PC casings with intact and complete shielding.

  • Page 17: Cleaning

    Supply cables for devices with 24 VDC power supply must not exceed the length of 30 meters. 6.9 Repair Device casings must only be opened by SOHARD. This also applies to the interface modules and the corresponding slots in the casing. The device must only be repaired by SOHARD.

  • Page 18: Introduction

    PCs. 8 Commissioning 8.1 Switching bus termination and transmission power Please keep in mind that the device may only be opened by SOHARD (cf. Safety Instructions). Please send the device in if you need the bus termination of the wired interface modules to be activated or the transmission power of the optical interface modules to be changed.

  • Page 19: Device Drivers And Alternative Access

    “Drivers with version 5.1 or higher“ on their bottom side can only be commissioned using the respective driver versions. Devices with a serial no. starting by 5 need the driver version 4.5. When SOHARD drivers are applied the device will be automatically detected by the system. 8.4 LED Indicators...
  • Page 20 Handbuch / Manual accessed. Front panel of SH ARC-USB (except -K) Front panel of SH ARC-USB-K The positions of the LEDs and the BNC socket of the SH ARC-USB-K and the SH ARC-USB-K-LP correspond.

  • Page 21: Arcnet Interfaces

    Handbuch / Manual 9 ARCNET Interfaces 9.1 Coaxial Interface (-K) Connector type: BNC Socket, decoupled from device housing 9.2 RS-485/EIA-485 Interface (-R) Important: To maintain the electro-magnetic compatibility (EMC) the shield of the cable connected to the D-sub DE9M plug must be solidly attached to the screen of the connector.

  • Page 22: Rs485Ac Interface (-Rs485Ac-Rj45 / -Bnc)

    Handbuch / Manual The resulting terminating resistor is approx. 114 ohm. 9.3 RS485AC Interface (-RS485AC-RJ45 / -BNC) Important: To maintain the electromagnetic compatibility (EMC) the shield of the cable connected to the RJ45 plug must be solidly attached to the shield of the connector. Connector type: RJ45 socket (-RJ45), BNC socket (-BNC) Pin assignment RJ45 Pin Marking...

  • Page 23: Twisted Pair Interface (-Twp)

    Handbuch / Manual 9.4 Twisted pair Interface (-TWP) Important:: To maintain the electromagnetic compatibility (EMC) the shield of the cable connected to the RJ45 plug must be solidly attached to the shield of the connector. Connector type: RJ45 socket Pin assignment Pin Transceiver Pin Description PH_A...

  • Page 24: Troubleshooting

    Handbuch / Manual 10 Troubleshooting • LED POWER inactive Possible causes: - Defective USB cable - Defective USB port - Insufficient current from USB port → Use self-powered USB hub • LED USB inactive Possible causes: - Driver not started or not installed - Defective hardware - Defective USB cable - Insufficient current from USB port →...

  • Page 25: Appendix

    − 20 °C – + 85 °C Temperature range, storage Power consumption < 2.5 W Weight max. 0.5 kg (incl. packaging) Dimensions w/o connector 100/55/24 (SH ARC-USB-K) (w/h/d) in mm: 126/106/33 (all others) 11.1.2 ARCNET ARCNET Controller SH IP-CORE-ARCCTRL Compatibility ANSI/ATA 878.1...
  • Page 26 Handbuch / Manual 11.1.5 RS-485/EIA-485 Interface (-R) 19.5 kbit/s – 10 Mbit/s Data rate +/− 200 mV Input threshold Polarity in idle state positive Line termination 115 ohm (internal termination disabled by default) DC-Biasing 240 ohm + 5 V / 240 ohm 0 V (biasing disabled by default) Differential voltage output min.

  • Page 27: Ce Declaration Of Conformity

    TODX296, mating with CF-2071, TOCP200Q and TOCP200X 11.2 CE Declaration of Conformity The SH ARC-USB product family meet the legal requirements for placement on the market in the European Economic Area (CE marking). CE is valid for usage in industrial environments only.

  • Page 28: Contact

    Fax: +49 (0)911 97341 - 10 eMail: info@sohard.de 11.4 Warranty Warranty is granted by SOHARD Embedded Systems according to our General Terms and Conditions. 11.5 Support Read these instructions carefully before taking the device into operation. Before contacting us please make sure the information you require is not...

  • Page 29: Order Information

    SH ARC-USB-TWP RJ45 twisted pair cable dipulse Device with low-profile slot bracket for use in low-profile PCs 11.7 Literature Reference Document Datasheet SH IP-CORE-ARCCTRL, SOHARD, (http://www.sohard.de) ANSI/ATA 878.1 Local Area Network: Token Bus (2.5 Mbps), ATA 1999, (http://www.arcnet.com)
  • Page 30 Handbuch / Manual...
  • Page 31 Handbuch / Manual...
  • Page 32 Handbuch / Manual...
