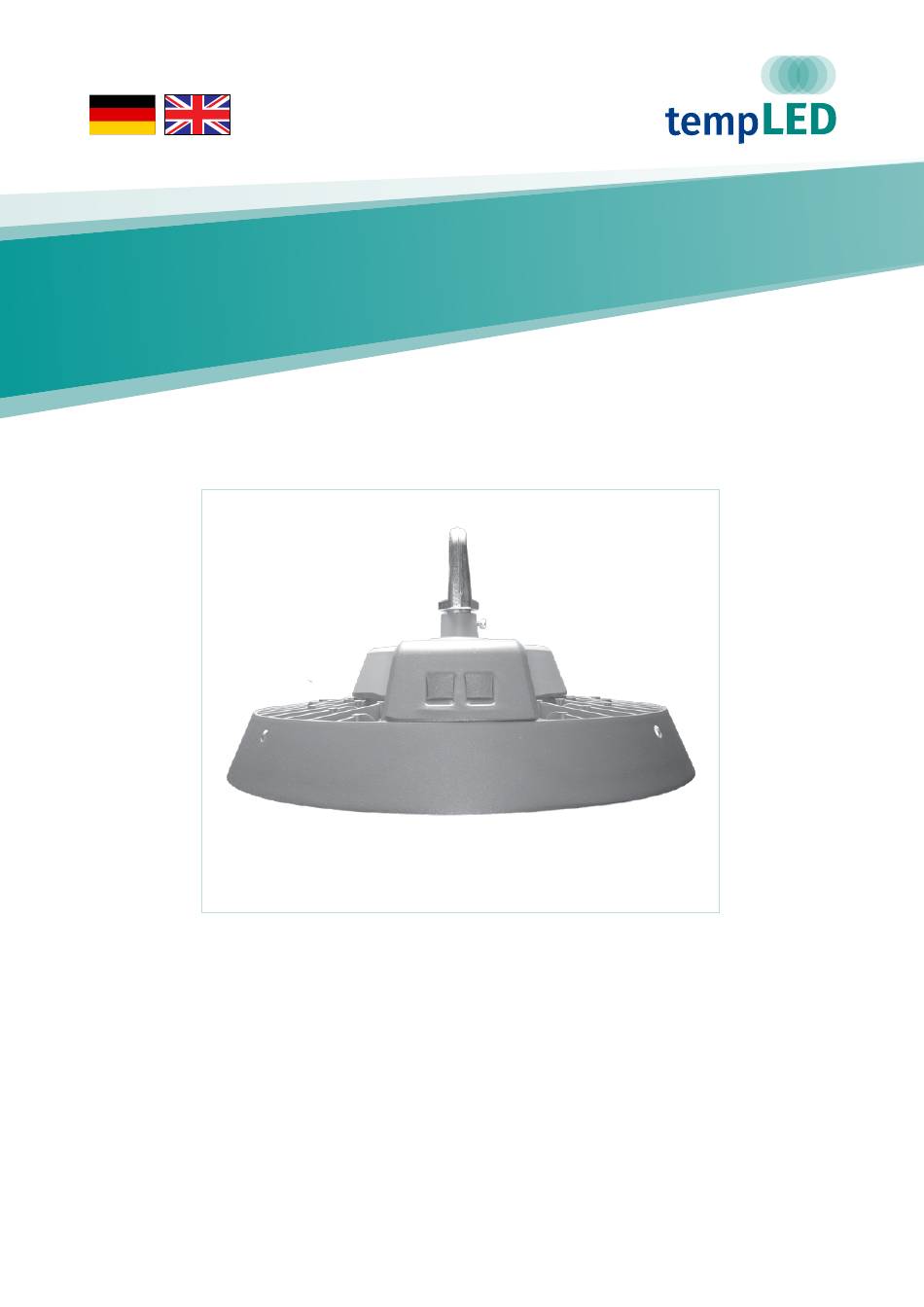

- Page 1 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayLite Pro 75 - 180 Modulares LED-Hallenleuchtensystem Modular LED highbay lighting system tempLED GmbH V.01/2020...
- Page 2 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayLite Pro Serie tempLED RayLite Pro series Allgemeine Sicherheitshinweise General safety notes Vorsicht! Caution! Gefahr eines elektrischen Schlages! Risk of electric shock! Montage und Inbetriebnahme der Leuchte nur Mounting and installation of the luminaire only durch autorisierte Fachkräfte. Vor jeder Arbeit by authorized personnel.
- Page 3 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayLite Pro Serie tempLED RayLite Pro series Montagehaken Mounting hook Schritt 1: Step 1: Netzkabel einfädeln Threading the power cable Öffnen Sie die Sicherungsschraube am First, open the locking screw of the Montagehaken. mounting hook. Fädeln Sie das Netzkabel der Leuchte Then thread the power cable of the durch die Öffnung am Montagehaken.
- Page 4 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayLite Pro Serie tempLED RayLite Pro series Montagehaken Mounting hook Schritt 4: Step 4: 35 mm Maße des Montagehakens Measurements of the mounting hook DIe genauen Maße des Montage- For detailed dimensions of the mount- hakens sind in der nebenstehenden...
- Page 5 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayLite Pro Serie tempLED RayLite Pro series Bügelmontage Surface mounting Schritt 1: Step 1: Lieferumfang Montagebügel Package contents (Sonderzubehör) (additional accessories) - 1x Montagebügel [1] mit - 1x Mounting bracket [1] with 2x Halteplatten [2] 2x Holder plates [2]...
- Page 6 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayLite Pro Serie tempLED RayLite Pro series Bügelmontage Surface mounting Schritt 4: Step 4: Zweite Halteplatte anbringen Mounting second holder plate Schrauben Sie die zweite Halteplatte Screw the second holder plate [2] of [2] des Montagebügels wie auf dem...
- Page 7 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayLite Pro Serie tempLED RayLite Pro series Bügelmontage Surface mounting Schritt 7: Step 7: Montieren des Bügels Mounting the bracket Montieren Sie den Bügel mit geeig- Screw the mounting bracket to the netem Schraubenmaterial für die Mon- surface.
- Page 8 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayLite Pro Serie tempLED RayLite Pro series Bügelmontage Surface mounting Schritt 10: Step 10: Winkel einstellen 1 Angle adjusting 1 Stellen Sie den gewünschten Winkel Adjust the luminaire angle according to ein und setzen Sie anschließend die...
- Page 9 Step 2: Kombikabel Combined cable Die tempLED RayLite Pro Serie ver- The tempLED RayLite Pro series uses wendet ein Kombikabel sowohl für den a combined cable for electrical con- Netz- als auch für den DALI-Anschluß. nection and for DALI-connection. For Die Adernbelegung ist in Schritt 3 wiring, please check step 3.
- Page 10 MONTAGEANLEITUNG INSTALLATION GUIDE tempLED RayLite Pro Serie tempLED RayLite Pro series Anhang Appendix Technische Basisdaten: Basic technical data: Spannungsversorgung 100 - 240 V~ / 50 - 60 Hz Power input Maximaler Einschaltstrom 60 A Maximum inrush current Schutzart IP65 Protection class Produkthöhe...
