Lieferumfang

1 x Kurzanleitung

1 x BURGprotect BASE 2200

1 x Netzteil, inkl. Aufladbare Lithium Polymer Batterie 2200mAh

1 x Netzwerkkabel

1 x Befestigungsmaterial

Produktbeschreibung

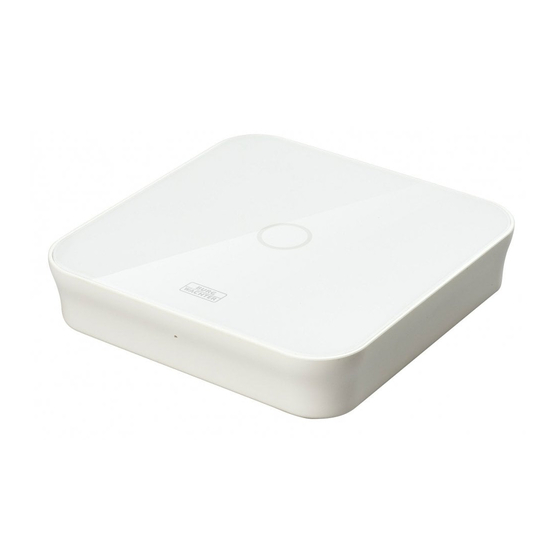

Die BASE 2200 Basisstation des universellen DIY* Funk Alarmsystems BURGprotect. Es unterstütz

Alarmierungen über 3 Verbindungsarten (LAN, WLAN, GSM (SIM-Karte)).

Status

LED

Normal

Setup

schnell blinkend

Fehler

Langsam blinkend

BASE 2200

(*Do it yourself - In Eigenbau / Individuell zusammenstellbar)

Beschreibung

Scharf / Unscharf / Home Szenario / SOS

Netzwerk Konfiguration

Reset

Update Vorgang

Notstrom Batterie muss geladen werden

Netzwerk Verbindungsfehler

Sonstige Fehler

Deutsch | 3

Table of Contents

Need help?

Do you have a question about the BASE 2200 and is the answer not in the manual?

Questions and answers

Summary of Contents for BURGprotect BASE 2200

Page 1 1 x Netzteil, inkl. Aufladbare Lithium Polymer Batterie 2200mAh 1 x Netzwerkkabel 1 x Befestigungsmaterial Produktbeschreibung Die BASE 2200 Basisstation des universellen DIY* Funk Alarmsystems BURGprotect. Es unterstütz Alarmierungen über 3 Verbindungsarten (LAN, WLAN, GSM (SIM-Karte)). (*Do it yourself - In Eigenbau / Individuell zusammenstellbar) Status...
Page 2 Inbetriebnahme 1. Download der „BURGprotect“ App Suchen Sie die App ”BURGprotect“ im Android Play Store bzw. iOS App Store. Installieren Sie die App nach erfolgreichem Download. 2. Einschalten Verbinden Sie das Gerät mit dem im Lieferumfang enthaltenen Netzteil und schließen Sie dieses an einer Steckdose an. Schalten Sie jetzt die BURGprotect BASE ein.
Page 3 4. Netzwerk Konfiguration Starten Sie die “BURGprotect” App und führen Sie folgende Schritte durch Tippen Sie auf Wählen Sie LAN Die Daten werden “Gerät hinzufügen” oder WLAN für die Geben SIe das WLAN Wählen Sie aus, ob nun zur BASE Verbindung zum Passwort ein.
Page 4 Antwort: Bitte prüfen Sie die eingegebenen Netzwerkdaten und ob Ihr Router mit dem Internet verbunden und die BURGprotect BASE in Funkreichweite Ihres Routers ist. Tippen Sie auf “Verbindung wiederherstellen” um die Verbindung erneut zu prüfen oder auf „Zurück“ um die Eingaben zu korrigieren.
Page 5 Einsetzten der SIM Karte (Optional) Öffnen Sie die Batterieklappe auf der Unterseite der BURGprotect BASE und schalten Sie das Gerät mit dem Schiebeschalter in Position OFF. Öffnen Sie den SIM Karten Slot und stecken Sie die SIM Karte ein. Verwenden Sie als SIM Karte eine Standard GSM/WCDMA/LTE SIM Karte, keine CDMA SIM Karte! Wenn Sie eine Nano-SIM oder Micro-SIM Karte haben, benutzen Sie bitte einen entsprechenden Adapter.
Page 6 System Status und Benutzerkonten System Status Die meisten Sensoren des BURGprotect Systems sind Batterie betrieben, verfügen über eine lange Standy-Zeit und eine automatische Informationsmeldung, wenn die Batterie ausgetauscht werden sollte. Sollten Sensoren, z.B. Aufgrund von umgebungsbedingten Einflüssen, keine Verbindung zur BASE haben und binnen einer Stunde diese nicht wiederherstellen, so wird eine entsprechende Meldung generiert.
Page 7 BENUTZER: GAST: Ein Administrator kann alle Benutzer können die System-Zustände Gäste können lediglich den Systemeinstellungen verwalten. Systemzustand einstellen und verändern und z.B. BURGprotect abfragen. Plug Funksteckdose) usw. Steuern. Weiterhin können Sie Benutzer hinzufügen und Gäste einladen. Bedienung der APP Übersichtsanzeige: Benutzer Geräteliste...
Page 8 Am schnellsten können Sie den Systemzustand über die Shortcuts verändern. • Wenn Sie die Toolbar anpassen möchten, klicken Sie auf „Erweitern“ und anschließend auf „Anpassen“. • Das System signalisiert die Änderung des Zustands über einen Piep-Ton. 10 | Deutsch BASE 2200...
Page 9 Neues Zubehör hinzufügen Scannen Sie den QR Code. [QR Code scannen] -> Gerätecode vom Gerät einscannen-> Vergeben Sie einen Namen und bestätigen Sie das Hinzufügen durch Antippen des grünen Hakens oben rechts. BASE 2200 Deutsch | 11...
Page 10 1. Öffnen Sie hierzu die System- und Appeinstellungen 2. Wählen Sie „Notfall Kontakte“ aus 3. Editieren Sie die Liste durch Hinzufügen (oben rechts) und Entfernen 4. Tippen Sie auf einen Kontakt um diesen zu editieren und die Benachrichtigungsart festzulegen. 12 | Deutsch BASE 2200...
Page 11 Apptext angezeigt werden soll. App Passwort: Wenn Sie den Zugriff auf die App vor ungewolltem Zugriff sichern möchten, aktivieren Sie das App Passwort. Hilfe & Feedback: Hier finden Sie Hilfe und können Feedback an den Support senden. BASE 2200 Deutsch | 13...
Page 12 Zeit, gültig ist. Benutzer können diesen Code, nach installieren der App, einscannen oder aus dem Fotoalbum importieren, um Zugriff auf das System zu erlangen. Somit ist die Weitergabe über Chatprogramme oder MMS sehr einfach möglich. 14 | Deutsch BASE 2200...
Page 13 • Prüfen Sie den „Netz Status“ Hauptmenü. Hohe Werte sprechen für eine langsame/schlechte Verbindung. • Schließen Sie die BURGprotect BASE mit einem LAN Kabel am Router an. • Starten Sie den Router / Repeater neu und prüfen Sie die Netzwerk- / Internetverbindung.
Page 14: Spezifikationen
200 m. / 656 ft. * Max. Sendeleistung <10mW (10dBm) Netzwerk 1 X RJ45 10/100M Ethernet Schnittstelle WLAN Standards 802.11b/g/n GSM 850/900/1800/1900MHz Audio Interne Alarm Sirene 100dB /30cm * Die tatsächliche Reichweite unterliegt den Gegebenheiten vor Ort. 16 | Deutsch BASE 2200...
Page 15 Max. Anzahl Zubehör Keypad Unterstützung Smart Devices Smartphone App Panik Alarm Unterstützt Batteriestandswarnung Unterstützt Benachrichtigung Push Benachrichtigung (App) / SMS (Smart Device) Schnelles Anlernen von Zubehör Per QR Code Schnelles Einrichten von Benutzern Unterstützt Updatable Firmware Unterstützt BASE 2200 Deutsch | 17...
Page 16 Sicherheitshinweisen oder allgemeingültigen Sachverhalten, kann keine Haftung übernommen werden. Das vorliegende Gerät leistet, bei korrekter Nutzung und Installation, unter den angegeben Randbedingungen, die im Handbuch beschriebenen Funktionalitäten. Abhängig vom jeweiligen, kundenspezifischen Szenario, kann eine Alarmauslösung nicht garantiert werden. 18 | Deutsch BASE 2200...
Page 17 Benutzen Sie keine leicht brennbaren, chemischen, ätzenden, scheuernden oder scharfen Reinigungsmittel. Richtiger Installationsort Das Funksignal des Sensors ist stark von den Umgebungsbedingungen abhängig. Metallgegenstände, Betondecken, Wände, metallische Leitungen, verringern die Reichweite, etc. Störungen können auch durch andere Funksender und Umgebungseinflüsse auftreten. BASE 2200 Deutsch | 19...
Page 18: Gewährleistung
Hiermit erklärt die BURG-WÄCHTER KG, dass das vorliegende Gerät der Richtlinie 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) und der Niederspannungs- richtlinie (2014/35/EU) entspricht. Der vollständge Text der EU-Konformitäts-erklärung ist unter der folgenden Internetadresse abrufbar: www.burg.biz 20 | Deutsch BASE 2200...
Page 19 Genehmigung der BURG-WÄCHTER KG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. Alle genannten Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber. Druck- und Satzfehler sowie technische Änderungen vorbehalten. BASE 2200 Deutsch | 21...
Page 20: Items Included In Delivery
1 x AC-Adaptor, incl. rechargable Lithium Polymer Battery 2200mAh 1 x Network cable 1 x Fastening material Features BASE 2200 is the BASE-device of the wireless DIY alarmsystem BURGprotect. It supports arming via 3 ways of connection (LAN, WLAN, GSM (SIM-Karte)). Status Beschreibung...
Page 21: Getting Started
2. Power on Attach the device to the AC-Adaptor including in the set. Attach it to a socket. Switch on the BURGprotect BASE. Therefor open the battery compartment on te rear of the device. Switch on power button at the back panel. You will hear ”beep” when indicator at front panel start blinking, it will take around one minute after powered on.
Page 22: Network Configuration
5. Setting the password and name it You will get a „Succeed Then set a password for Name the device. Setup done. The page“ after indicator of the system LED indicator lights panel is fixed permanent. 24 | English BASE 2200...
Page 23 Pic.1 if the indicator of panel has been fixed? Answer: Please check the inserted netwerk data, router connection to the internet and if the BURGprotect BASE is within reception range. Press „Reconnect the network“ to reconnet or „back“ to correct the insert.
Page 24: Safety Notes
Install the SIM Card (Optional) Open the battery cover on the back of the BURGprotect BASE device and turn OFF the power switch. Öffnen Sie den SIM Karten Slot und stecken Sie die SIM Karte ein. Open the SIM slot and insert the SIM card.
Page 25 These sensors could be selected in App SOS: This mode will trigger built-in siren and send alarm messages to emergency contacts. It also triggers external sirens or other sensors like smart plugs. BASE 2200 BASE 2200 Deutsch | 27 English | 27...
Page 26 Change setings of system and sensors (e.g. Home Szenario) Shortcuts Two fixed shortcuts: Arm, Disarm More shortcuts can be programmed by user. Event list List of all events and changes happend 28 | English BASE 2200...
Page 27 Shortcuts are the fastest way to change the system. • Press the buttons listed on the toolbar. • You would hear a feedback sound in App when the operation is done BASE 2200 BASE 2200 Deutsch | 29 English | 29...
Page 28 Pairing new accessoires Scan QR Code. Tap [QR Code scannen] -> Code is printed on every accessory-> Follow the guideline in App, done. 30 | English BASE 2200...
Page 29 4. For other contacts, the [SMS Notification] would be enabled by default. 5. When emergency cases happen, the App users would get push notifications, while other users would get alert SMS message sent from the main box. BASE 2200 BASE 2200 Deutsch | 31...
Page 30: App Settings
In iPhone, the Touch-ID feature would be supported so users can use their fingerprints to use this App. Help & Feedbacks: Users can watch some tutorials online and also send feedbacks to our company directly in App 32 | English BASE 2200...
Page 31: Advanced Settings
App Store or Google Play to install the App. When the App is launched in the invited users’ phone, the sharing main box would be added into their App. BASE 2200 BASE 2200 Deutsch | 33 English | 33...
Page 32 • Disable any VPN connection from your phone or router, for directly connecting to the Internet. • In the main page of the App, tap the [Net Status] to see if the networking of the main box is working right 34 | English BASE 2200...
Page 33: Specifications
1 X RJ45 10/100M ethernet interface WLAN Standards 802.11b/g/n GSM frequency GSM 850/900/1800/1900MHz Audio Build-in siren 100dB /30cm * The real transmission distance can be different, pending on local scenario. BASE 2200 BASE 2200 Deutsch | 35 English | 35...
Page 34 Max. Anzahl Zubehör Keypad Unterstützung Smart Devices Smartphone App Panik Alarm Supported Batteriestandswarnung Supported Benachrichtigung Push notification (App) / SMS (Smart Device) Schnelles Anlernen von Zubehör via QR Code Schnelles Einrichten von Benutzern Supported Updatable Firmware Supported 36 | English BASE 2200...
Page 35: Limitation Of Liability
When installed and used correctly and under the conditions specified, this device performs the functions described in the handbook. As the alarm is dependent upon the specific arrangement put in place by the customer, there is no guarantee that it will be triggered. BASE 2200 BASE 2200 Deutsch | 37...
Page 36 IMPORTANT NOTE: The alarm can only work as well as permitted by its installation and environment. The alarm can indicate dangerous situations but it cannot prevent them. The device must not be painted, varnished or altered in any way. 38 | English BASE 2200...
Page 37 BURG-WÄCHTER KG hereby declares that this device complies with Directive 2014/53/ EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS) and Low Voltage Directive (2014/35/ EU). The full text of the EU Declaration of Conformity can be found on www.burg.biz. BASE 2200 BASE 2200 Deutsch | 39...
Page 38 Errors excepted. Specifications are subject to change without notice for quality improvement. All companies or products mentioned in this publication are trademarks, registered trademarks or brands of the respective company. Subject to technical changes without notice. Errors excepted. 40 | English BASE 2200...
Page 39 Note BASE 2200 BASE 2200...
Page 40 Note BASE 2200...
