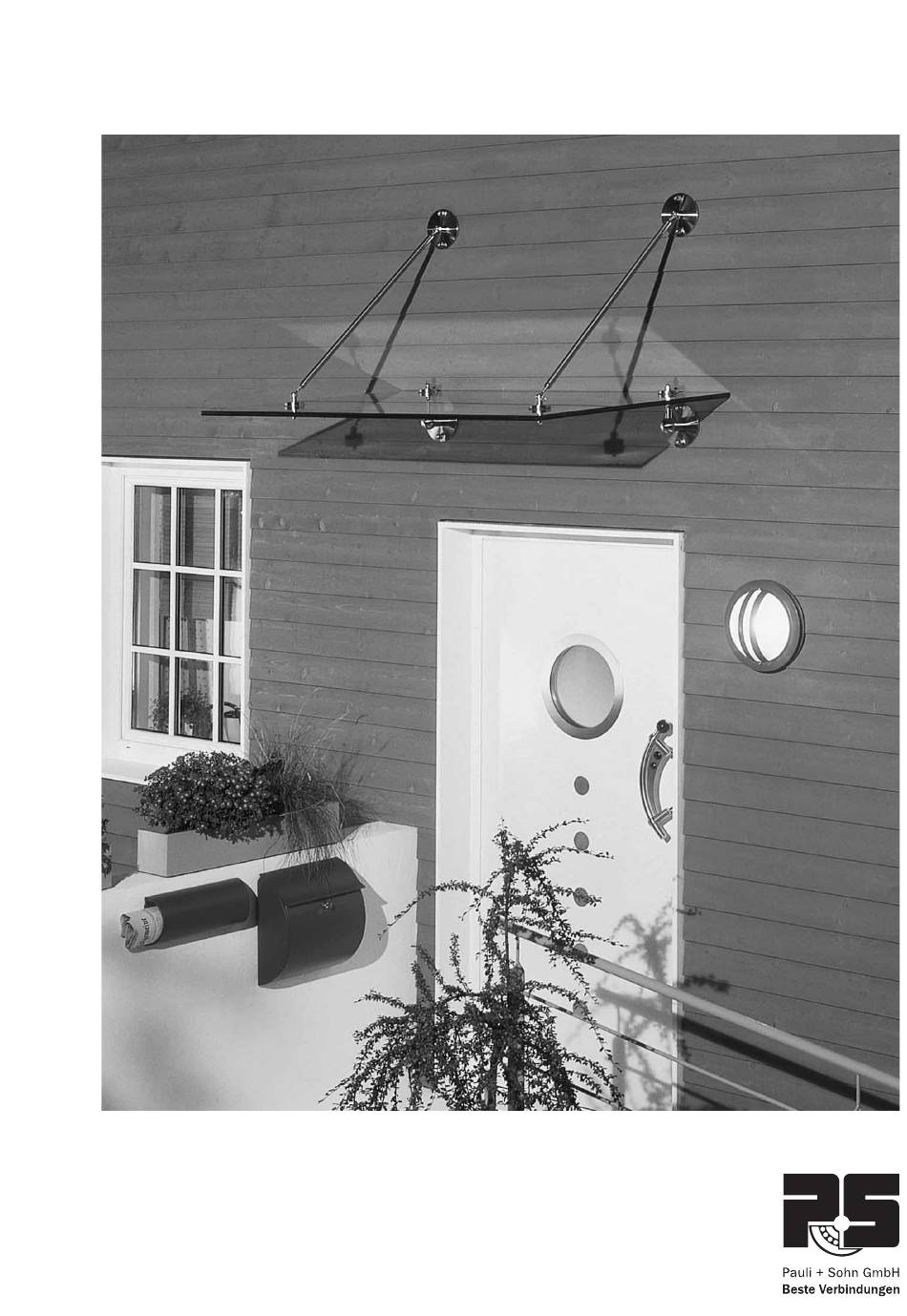

- Page 1 Montageanleitung „Basic, Triangle, Diamond“ Assembly instructions “Basic, Triangle, Diamond”...
- Page 2 Montageanleitung „Basic, Triangle, Diamond“ Assembly instructions “Basic, Triangle, Diamond” Kontrollieren Sie das Ü-Zeichen auf: Check the uniform code on: - Metallbauteile (siehe Lieferschein/Beipackzettel) - the metal components (see delivery note/instruction leaflet) - Verglasung (siehe Lieferschein und Stempel auf dem Glas)
- Page 3 Montageanleitung „Basic, Triangle, Diamond“ Assembly instructions “Basic, Triangle, Diamond” Als erstes sollten Sie den Untergrund/Befestigungsgrund klären First, you should check the sub-construction and, if necessary, do und gegebenenfalls Auszugsversuche für die Auswahl bestimmter extraction tests (axis) to choose certain approved fixations, for zugelassener Befestigungen , z.
- Page 4 Montageanleitung „Basic, Triangle, Diamond“ Assembly instructions “Basic, Triangle, Diamond” Befestigen Sie die Glasplattenhalter Fit the glass panel mounts (1930VA, 1931VA) am Glas. Diese müssen in der gleichen Rei- Attach parts 1930VA and 1931VA to the glass. These have to be henfolge, wie die Abbildung zeigt, zusammengebaut werden.
- Page 5 Montageanleitung „Basic, Triangle, Diamond“ Assembly instructions “Basic, Triangle, Diamond” Zugstangenmontage Rod mounting Alle Verbindungen erfolgen durch Gabel und Öse/Stift, dadurch All connections are via forks and eyes/stud, which makes the bleibt die gesamte Konstruktion flexibel. Hier wird die Zug- whole construction flexible. In this case the rod (1920VA) is fit- stange (1920VA) an der oberen Wandbefestigung montiert.
- Page 6 Montageanleitung „Basic, Triangle, Diamond“ Assembly instructions “Basic, Triangle, Diamond” Positionieren der Glasscheibe Positioning the glass Die Glasscheibe mit den montierten Glashaltern kann nun, in Now, the pane of glass with the mounted glass fittings can be einem Winkel von ca. 90° zur Wand, in die unteren Wandbefes- inserted into the lower wall brackets (1940VA) at an angle of tigungen (1940VA) eingeführt werden.
- Page 7 Montageanleitung „Basic, Triangle, Diamond“ Assembly instructions “Basic, Triangle, Diamond” Endmontage Final assembly Nachdem die Scheibe positioniert wurde, müssen die Gabel- Once the pane is in position the fork and eye connections und Ösenverbindungen (1930VA und 1931VA) mittels Stift und (1930VA and 1931VA) have to be secured using a pin and ring.
- Page 8 Ausführung des Vordachsystems den Bestimmungen dieser allgemeinen bauaufsichtli- chen Zulassung entspricht und die Montage entsprechend der Montageanleitung der Firma Pauli + Sohn GmbH erfolgt ist. In addition to the conformity verification of the manufacturers of the wall mounts and the lami-...
