Summary of Contents for walser walimex pro

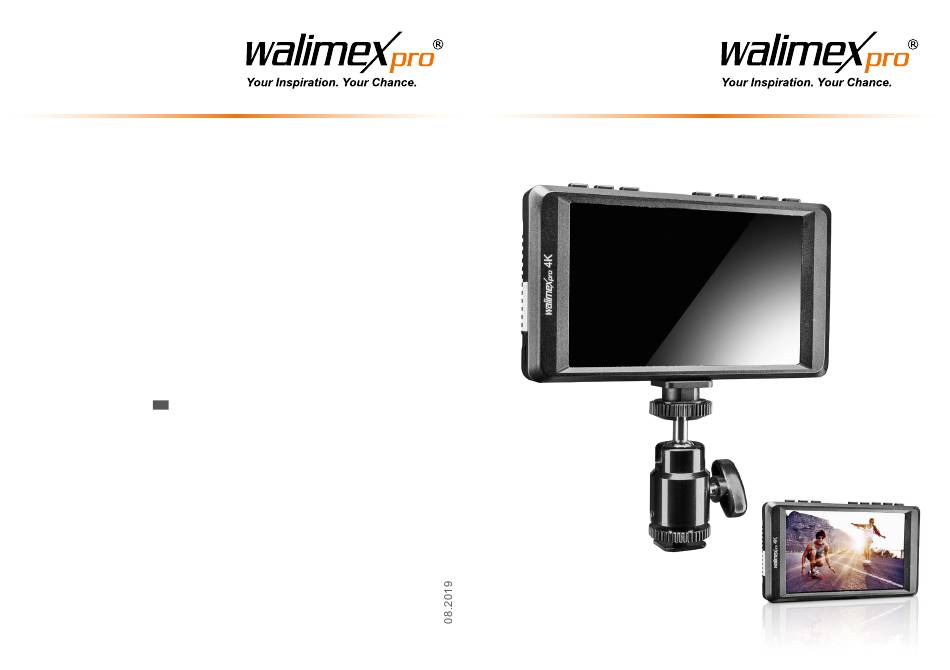

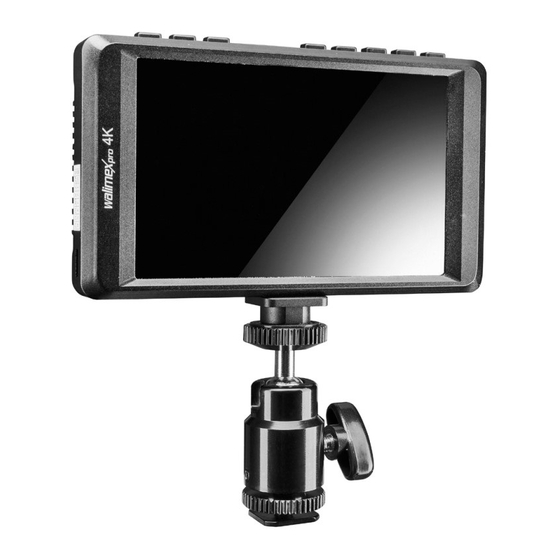

- Page 1 4,5“ Camera Assist Monitor 4K IPS WALSER GmbH & Co. KG Senefelderstrasse 23 86368 Gersthofen Germany info@walser.de www.walser.de Made in China Gebrauchsanleitung Instruction Manual...
-
Page 2: Table Of Contents
Gebrauchsanleitung Instruction Manual So verstehen Sie diese Gebrauchsanleitung richtig ......4 Understanding these instructions for use correctly ....... 22 1.1 Kennzeichnungen am Gerät ..............4 1.1 Markings on the device ................ 22 1.2 Kennzeichnungen in dieser Gebrauchsanleitung ........5 1.2 Identifications in these instructions for use ........... 23 Wichtige Sicherheitsinformation ............ -
Page 3: So Verstehen Sie Diese Gebrauchsanleitung Richtig
1.2 Kennzeichnungen in dieser Gebrauchsanleitung Gebrauchsanleitung Kennzeichnung Bedeutung Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude und Erfolg mit Macht Sie auf die Handhabung und Auswirkung von Sicher Ihrem neuen Gerät. heitsinformationen aufmerksam. Macht Sie auf eine gefährliche Situation aufmerksam, die WARNUNG eine schwere Verletzung oder den Tod nach sich ziehen ■... -
Page 4: Gerät Auspacken Und Prüfen
Überrollen oder knabbernde Haustiere. Wenn der Lieferumfang unvollständig oder beschädigt ist, wenden Sie sich bitte ■ Achten Sie darauf, dass das Gerät nicht herunterfällt. Lassen Sie ein herun an info@walser.de. tergefallenes Gerät von einer Elektrofachkraft prüfen, bevor Sie es wieder einschalten. -
Page 5: Übersicht Über Bestandteile Und Bedienelemente
4. Übersicht über Bestandteile und Bedienelemente Rechte Seite: Oberseite: 1. MiniUSB Anschluss für Firmware Updates 1. F1+F2: Zwei vom Benutzer belegbare Tasten 2. Ein/AusSchalter 3. LED Betriebsanzeige : Lautstärkeregelung (leiser): Befinden Sie sich im Hauptmenü, wählen Sie mit dieser Taste eine der 4 Menükategorien. In Untermenüs verändern Sie mit dieser Taste die entsprechende Funktion. -
Page 6: Monitor Für Den Einsatz Vorbereiten
Rückseite mit Akkuhalter: WARNUNG Beachten Sie bei allen Tätigkeiten die Sicherheitshinweise in den jeweili- gen Abschnitten. ■ Ladevorgang ■ Verwendung mit dem Netzteil ■ Gerät auf ein Stativ (optional) montieren ■ Neigungswinkel einstellen ■ Gerät einschalten, ausschalten 6. Laden von Akkus Um den Akku zu laden, legen Sie diesen in das Ladegerät für die Steckdose (optional) oder das USBLadegerät (optional). -
Page 7: Akku Am Monitor Anbringen
Sie diese mit der MENÜ Taste. Sie können zwischen folgenden Funktionen Örtliche Stromversorgung mit den Anschlusswerten des Geräts vergleichen. wählen: Mittelmarkierung, Rahmen, Prüffeld, Fokus Assistent, Seitenverhältnis, Wenn die Werte nicht übereinstimmen, wenden Sie sich bitte an info@walser.de. Bildspiegelung, P2P, Bild einfrieren, Kamera Modus, Hintergrundbeleuchtung. 8.2 Menüeinstellungen: Hinweis Beachten Sie, dass Anspassungen am Monitor nicht die von der Kamera aufge... - Page 8 Farbtemperatur: Benutzer, 6500, 9300 Hintergrundbeleuchtung: 20~100 Wenn Sie “Benutzer” auswählen, haben Sie die Möglichkeit, individuell die Farben Passen Sie die Stärke der Hintergrundbeleuchtung an. “rot”, “grün” und “blau” („R/G/B“) einzustellen und so die Farbtemperatur nach Ihren Volume (Lautstärke): 0~100 Anforderungen anzupassen. Alternativ wählen Sie die Voreinstellungen 6500 oder Anpassen der Kopfhörerlautstärke.
-
Page 9: Lieferumfang
Bitte drücken Sie die Menütaste und wählen Sie „Zahnräder – Reset – Ein“. HINWEIS Aufgrund der ständigen Bemühungen, Produkte und Produktmerkmale zu verbes sern, können sich die technischen Daten ohne vorherige Ankündigung ändern. 1x Walimex pro 4,5“ Camera Assist Monitor 4K 1x Batterieaufnahme Modell F970 1x Sonnenblende 1x MiniKugelkopf 1x HDMI Kabel (HDMI auf mini HDMI) -
Page 10: Gerät Auf Stativ (Optional) Montieren
1080i (60/59,94/50), UHD 3840x2160p (30/29.97/25/24/23.98), 17. Verweis auf die Konformitätserklärung 4K 4096x2160p (24) „Hiermit erklärt WALSER GmbH & Co. KG, dass sich dieser Artikel in Übereinstimmung Eingangsspannung DC 718V (Gleichspannung) mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet“. Die Konformitätserklärung kann unter folgender Stromverbrauch ≤ 5W... -
Page 11: Kontakt Und Garantieversprechen
WALSER ist bekannt für seine hochwertige Verarbeitung, beste Funktionalität und einen kundennahen Service. Um unserem außergewöhnlichen Serviceniveau zusätzlichen Ausdruck zu verleihen, geben wir für dieses Walimex pro Produkt eine Garantie von 2 Jahren. Diese Garantie ist nur in Verbindung mit Ihrem Kaufbeleg gültig. -
Page 12: Instruction Manual
1.2 Identifications in these instructions for use Instruction Manual Identification Meaning We would like to thank you for your trust in us and wish you much fun and success with your new equipment. Draws your attention to the dealing with and the effect of safety information. Draws you attention to a dangerous situation, which can WARNING result in severe or even fatal injury, if not avoided. -
Page 13: Unpacking And Checking The Device
If the scope of delivery is incomplete or damaged, please contact impacts as rubbing, bending, tearing, rolling over or nibbling animals. info@walser.de. ■ Prevent your device from dropping. In case of a fall, please let an electrician check the device before switching it on again. -
Page 14: Overview Of Components And Control Elements
4. Overview of components and control elements Right Side: Top: 1. Mini USB port (for upgrades only) 1. F1+F2: Custom shortcut button 2. Power On/Off button 3. LED indicator : If the monitor is in use, this decreases the volume. If you are in a menu, this selects submenus and options. -
Page 15: Using The Monitor
Back with battery plate: WARNING With any action you take you should mind the safety notes in the corresponding paragraphs: ■ Charging the battery ■ Using the monitor with a power supply unit ■ Mounting the unit on a tripod (optional) ■... -
Page 16: Attaching The Battery To The Monitor
Ratio, Image Flip, P2P, Image Freeze, Camera Mode, Backlight). After selection, then press MENU button to confirm and exit to the next item. NOTE 8.2 Menu Instructions Compare the local power supply to the connected load of the device. If the values differ, please contact info@walser.de. NOTE These settings have no influence on the material recorded. Image Color Pic Mode: Standard, Dynamic, Mild, User Select ‘user’... - Page 17 Setting Reset: Press “ ” button to confirm. All monitor settings will revert to the factory settings. Language: English, Chinese, Español, Português, Français, Nederlands, Deutsch, Japanese To select the OSD language. Function Center Marker: On, Off: Aspect Ratio: Panorama, Auto, 4:3, 16:9, Zoom 1, Zoom 2, Just Scans To set center mark (cross mark) display.
-
Page 18: Scope Of Delivery
Check whether the cables are correctly and properly connected. Broken or loose pins of the cables may cause a bad connection. 4. Other problems: Please press MENU button and choose “SYSTEM → Reset → ON” 1x Walimex pro 4,5“ Camera Assist Monitor 4K NOTE 1x Battery plate model F970 Due to our constant effort to improve products and product features, 1x Lens hood specifications may change without notice. -
Page 19: Mounting The Device On A Tripod (Optional)
17. R eference to the Declaration of Conformity 720p (60/59.94/50/30/29/25/24/23.98), HDMI IN/Out, 1080p (60/59.94/50/30/29.97/25/24/23.98), “WALSER GmbH & Co. KG. hereby declares that that this arcticle is compliant Support Format 1080i (60/59,94/50), with the general requirements and all other applicable regulations of the directive UHD 3840x2160p (30/29.97/25/24/23.98), 2014/53/EU”. -
Page 20: Contact And Warranty Promise
WALSER is known for ist highquality workmanship, optimal functionality and customeroriented service. To highlight our exceptionable service level, we offer a 2 year warranty for this Walimex pro product. The warranty is only valid in combination with your purchase receipt.
