Summary of Contents for COMAG H30D+ Series

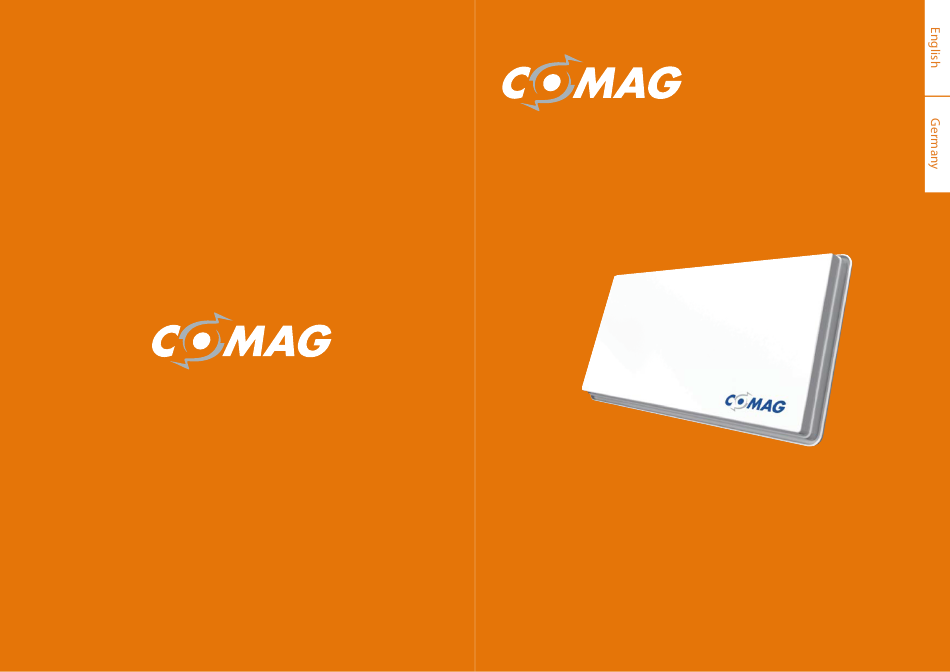

- Page 1 DUAL LINEAR POLARIZATION Flat Satellite Antenna ver 1.0 User’s manual Bedienungsanleitung www.comag.de www.comag.de...
-
Page 2: Table Of Contents
Contents What is COMAG-H30D+? What is COMAG-H30D+? ................. . . -
Page 3: What Is Comag-H30D

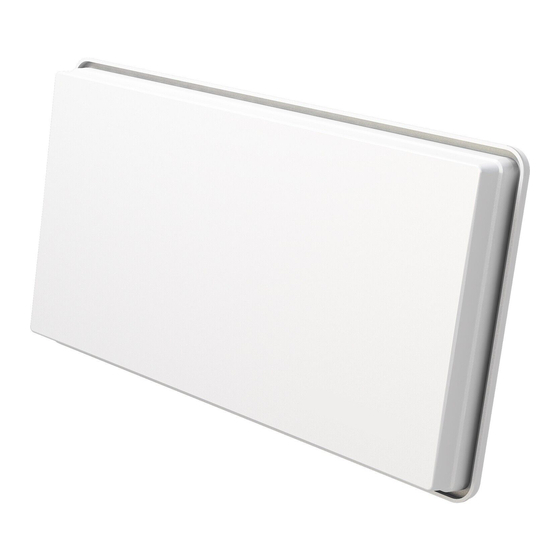

Product introduction What is COMAG-H30D+? COMAG-H30D+ is a Horn Array Type Satellite Antenna with Dual Linear Polarization, it can receive signal from major Satellites and would replace a normal former Parabolic Dish. Small, discreet and easy to use, it can be installed in a few minutes and used as a portable antenna for all satellite receptions. -
Page 4: Safety Instructions
• All the instructions should be followed in order to avoid any technical problems. • Any electric or magnetic field close to the COMAG-H30D+ may cause a bad reception or even cut off the signal completely. • Do not drill the plastic cover of the antenna, which seals the antenna from moisture. -
Page 5: Box Content
Box Content Symbol Part name Image Quantity Antenna Body Angle Bracket Main Support Window Bracket A Window Bracket B Bracket A Bracket B Spanner... - Page 6 Symbol Part name Image Quantity Compass Pan Head M4X10 SEMS2 Hex Bolt M6x18 SEMS2 Hex Bolt M6X50 SEMS2 Round Head SquareNeck Bolt M6x30 Round Head SquareNeck Bolt M6x50 U-Bolt M6x85 Flanged Nut Rubber...
-
Page 7: Install
Step 1: Where to Install? In order to receive a signal from the Satellite, COMAG-H30D+ is to be installed in an open loop space (outside the house or the apartment), in the direction of the satellite towards the equator, for which,... -
Page 8: Step 2: Installation Choice
Good Quality Singnal Reception GOOD! GOOD! Step 2: Installation Choice Depending on the choice of installation position for the COMAG-H30D+, you can then decide on the mounting type, all parts are included. A) Table Stand Type (on a Horizontal Plain) -
Page 9: B) Wall Mounting Type
B) Wall Mounting Type C) Window Type... -
Page 10: D) Clamp On Balcony Type
D) Clamp on Balcony Type Step 3: Connecting the Antenna and the Set top box Once you have installed the antenna in an open loop space and mounted the way you want it to be the next step is to connect it all together. In order to be able to watch your favorite satellite programs, you need to connect your satellite antenna to a receiver by a cable. -
Page 11: A) How To Prepare The Cable
A) How to prepare the cable? CONNECTOR COVER 15mm F CONNECTOR B) How to connect the cable to the antenna and the set top box? One side To Antenna Other side To receiver Cable It is important that the coaxial cable does not become damaged or Kinked during the installation procedure. -
Page 12: Step 5 : Pointing And Location The Signal
Step 5: Pointing and locating the Signal The signal level and quality is indicated on the TV screen and will fluctuate and change colour accord- ing to the adjustment & movement of the antenna while you are pointing & finding (azimuth, elevation and Skew angle). -
Page 13: Troubleshooting Check List For Initial Installation
Troubleshooting Check List for Initial Installation If the signal is not found, be sure the receiver user manual and the antenna user manual have been followed closely, check the following: √ Make sure all cable connections are correct and each connection is seated/tightened properly √... -
Page 14: Loss Of Signal / Rain Fade
Loss of Signal / Rain Fade The satellite signal may be lost temporarily due to unusually heavy rainfall. An optimally aligned ● antenna, along with the shortest possible cable run, minimizes the chances of “rain fade.” Make sure the antenna is mounted securely to prevent it from being blown out of alignment in a ●... - Page 15 Einführung Um was handelt es sich bei der COMAG-H30D+? ............
-
Page 16: Einführung
Minuten aufgestellt werden und als tragbare Antenne für sämtliche Arten des Satelliten- empfangs verwendet werden. Die COMAG-H30D+ kann sowohl für den Empfang frei zugänglicher als auch den verschlüs- selter Kanäle verwendet werden (wobei in diesem Fall ein Abonnement bei einem Betreiber benötigt wird);... -
Page 17: Sicherheitsanweisungen
Alle Anweisungen sollten befolgt werden, um technische Probleme zu vermeiden. • Jegliches elektrische oder magnetische Feld, das sich in der Nähe der COMAG-H30D+ befindet, kann zu schlechtem Empfang führen oder sogar dafür verantwortlich sein, dass das Gerät vollstän- dig vom Signal getrennt wird. -
Page 18: Schachtelinhalt
Schachtelinhalt Symbol Teilename Abbildung Menge Antennen- Hauptteil Winkelhalterung Hauptstütze Fensterhalterung A Fensterhalterung B Fixierungshalterung A Fixierungshalterung B Schraubenschlüssel panner... - Page 19 Symbol Teilename Abbildung Menge Kompass Schraube M4X10 SEMS2 Sechskantschraube M6x18 SEMS2 Sechskantschraube M6X50 SEMS2 Halbrund-Vierkant- Halsschraube M6x30 Halbrund-Vierkant- Halsschraube M6x50 U-Bolzen M6x85 Bundmutter Gummi...
-
Page 20: Installation
Um Ihre Antenne einfach zu befestigen und zu installieren, können Sie einen leicht zugänglichen Ort ohne irgendwelche potenziellen Gefahren für die Installation auswählen. Denken Sie daran, wie Sie an Ihrem Kabel vorbei ungehindert von der COMAG-H30D+ zu Ihrem Digitalemp- fänger gelangen können. Die Antenne sollte sich nicht zu weit entfernt von Ihrem Satellitenempfänger befinden;... -
Page 21: Schritt 2: Wahl Der Installation
Signal wird gut empfangen Gut! Gut! Schritt 2: Wahl der Installation Abhängig von der Lage der Installation der COMAG-H30D+, können Sie sich jetzt für einen Montagetypen entscheiden, alle Einzelteile sind beigelegt. A) Tischstand-Typ (auf einer waagrechten Ebene) -
Page 22: B) Wandmontage-Typ
B) Wandmontage-Typ C) Fenster-Typ... -
Page 23: D) Balkonklammer-Typ
D) Balkonklammer-Typ Schritt 3: Verbinden der Antenne mit dem Digitalempfänger Sobald Sie die Antenne an einem prozessparallelen Ort und so installiert haben, wie Sie es wünschen, ist der nächste Schritt, alles miteinander zu verbinden. Um Ihre Lieblings-Satellitenprogramme ansehen zu können, müssen Sie Ihre Satellitenantenne mittels eines Kabels mit einem Empfänger verbinden. -
Page 24: A) Wie Präpariert Man Das Kabel
A) Wie präpariert man das Kabel? Steckerabdeckung 15mm F-stecker B) So verbindet man Kabel mit Antenne und Digitalempfänger Eine seite zur Antenne Andere seite Digitalempfänger Kabel Es ist wichtig, dass das Koaxial-Kabel während der Installation nicht beschä- digt oder geknickt wird. Schritt 4: Antennenausrichtungs-Menü... -
Page 25: Schritt 5: Ausrichten Und Anpeilen Des Signals
Schritt 5: Ausrichten und Anpeilen des Signals Der Signalpegel und die -qualität werden auf dem Bildschirm Ihres Fernsehgeräts angezeigt und schwanken sowie ändern ihre Farbe entsprechend der Ausrichtung und Bewegung der Antenne, während Sie die Antenne bewegen und die Punkte finden (Azimut, Erhebung, Schiefer Winkel). Der Pegel zeigt die Signalstärke an und die Farbe steht für die Signalempfangsqualität vom ausgewählten Satelliten. -
Page 26: Störungsbehebungs-Prüfliste Für Die Erstinstallation
Störungsbehebungs-Prüfliste für die Erstinstallation Wenn das Signal nicht gefunden wird, dann stellen Sie sicher, dass die Anweisungen in der Empfänger-Bedienungsanleitung und der Antennen-Bedienungsanleitung genau befolgt worden sind, dazu prüfen Sie bitte Folgendes : √ Stellen Sie sicher, dass sämtliche Kabelverbindungen intakt sind und jede Verbindung ordnungs- gemäß... -
Page 27: Verlust Des Signals / Regen-Verblassung
Verlust des Signals / Regen-Verblassung Das Satellitensignal kann vorübergehend aufgrund von ungewöhnlich starkem Regenfall verloren ● gehen. Eine optimal ausgerichtete Antenne sowie der am kürzesten mögliche Kabelverlauf minim- ieren die Gefahr einer solchen „Regen-Verblassung“. Stellen Sie sicher, dass die Antenne sicher montiert ist, damit sie bei starkem Wind nicht ihre ●... - Page 28 Gewährleistung und Service Service-Hotline: 0049 (0)7161 / 5030633 E-Mail: hotline@comag-ag.de...
