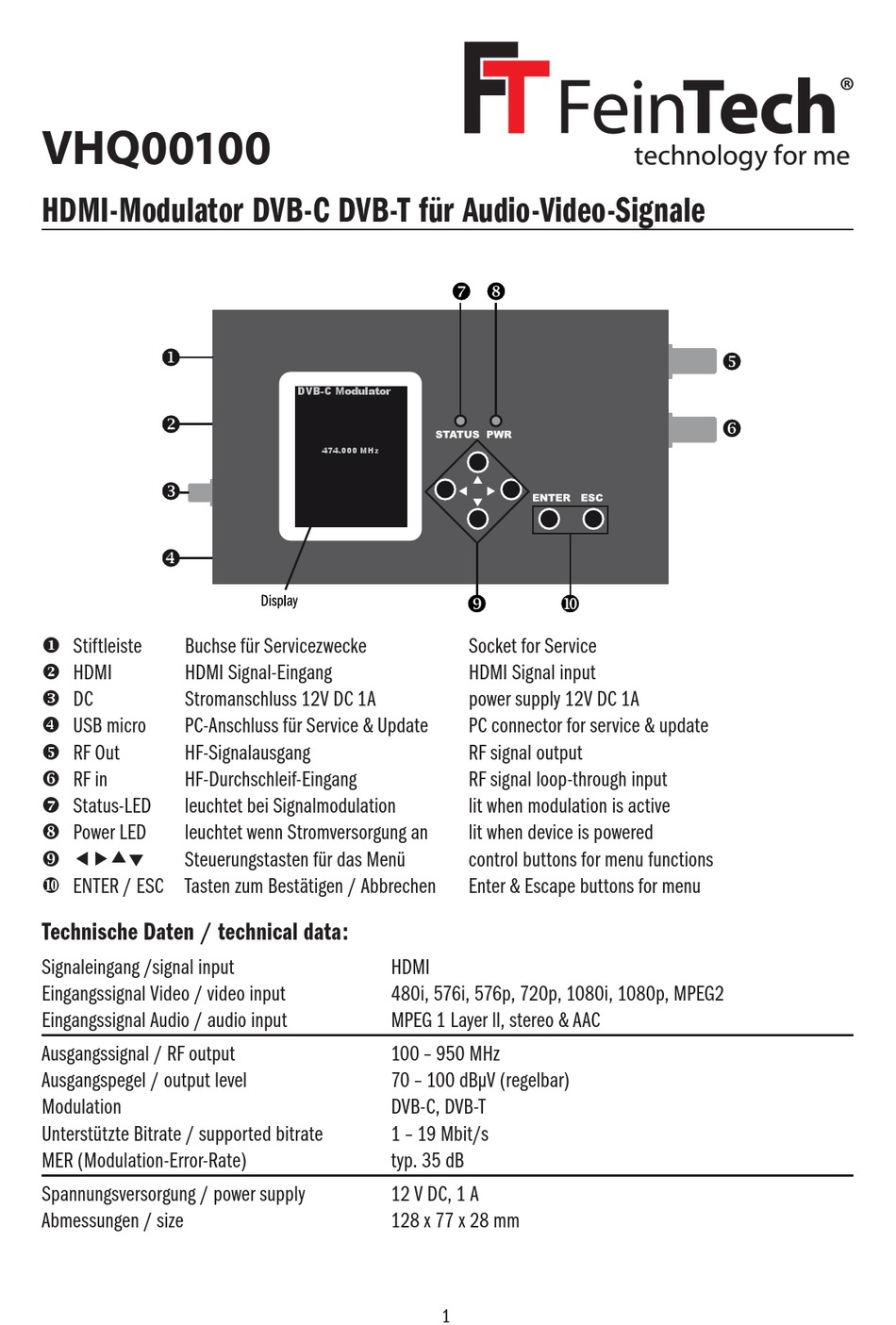

VHQ00100
HDMI-Modulator DVB-C DVB-T für Audio-Video-Signale
Stiftleiste
Buchse für Servicezwecke
HDMI
HDMI Signal-Eingang
DC
Stromanschluss 12V DC 1A
USB micro
PC-Anschluss für Service & Update
RF Out
HF-Signalausgang
RF in
HF-Durchschleif-Eingang
Status-LED
leuchtet bei Signalmodulation
Power LED
leuchtet wenn Stromversorgung an
Steuerungstasten für das Menü
ENTER / ESC Tasten zum Bestätigen / Abbrechen
Technische Daten / technical data:
Signaleingang /signal input
Eingangssignal Video / video input
Eingangssignal Audio / audio input
Ausgangssignal / RF output
Ausgangspegel / output level
Modulation
Unterstützte Bitrate / supported bitrate
MER (Modulation-Error-Rate)
Spannungsversorgung / power supply
Abmessungen / size
DVB-C Modulator
474.000 MHz
HDMI
480i, 576i, 576p, 720p, 1080i, 1080p, MPEG2
MPEG 1 Layer ll, stereo & AAC
100 – 950 MHz
70 – 100 dBµV (regelbar)
DVB-C, DVB-T
1 – 19 Mbit/s
typ. 35 dB
12 V DC, 1 A
128 x 77 x 28 mm
1
Socket for Service
HDMI Signal input
power supply 12V DC 1A
PC connector for service & update
RF signal output
RF signal loop-through input
lit when modulation is active
lit when device is powered
control buttons for menu functions
Enter & Escape buttons for menu
Advertisement
Table of Contents
Summary of Contents for FeinTech VHQ00100
- Page 1 VHQ00100 HDMI-Modulator DVB-C DVB-T für Audio-Video-Signale DVB-C Modulator 474.000 MHz Stiftleiste Buchse für Servicezwecke Socket for Service HDMI HDMI Signal-Eingang HDMI Signal input DC Stromanschluss 12V DC 1A power supply 12V DC 1A USB micro PC-Anschluss für Service & Update PC connector for service &...
- Page 2 Beachten Sie die folgenden Sicherheitshinweise! • Betriebsspannung des Gerätes vor Beginn von Montagearbeiten abschalten oder Netzstecker ziehen. • Montage in staubfreier, trockener Umgebung, geschützt gegen Feuchtigkeit, Dämpfe, Spritzwasser und Nässe. Vor Erwärmung durch direkte Sonneneinstrahlung schützen. Nicht in unmittelbarer Nähe von Wärmequellen oder bei Umgebungstemperatur >50°C installieren.
- Page 3 Menü bei DVB-C Freq Ausgangsfrequenz in kHz [100.000–950.000] Sym. Rate Symbolrate 5000–6999, typischer Wert: 6900 MS/s Modulation QAM16|QAM32|QAM64|QAM128|QAM256 (typischer Wert: QAM64, bei modernen Netzen QAM256) Mit Hilfe von LCN (Logical Channel Numbering) sortieren kompatible Endgeräte das modulierte Signal beim Suchlauf auf den hier eingegeben Platz der Senderliste. Service Drücken Sie ENTER zur Eingabe oder Änderung des Service Namens.
- Page 4 DVB-T - Advanced Settings - weiterführende Einstellungen Falls erforderlich, können Sie hier weitere Werte einstellen: Provider alphanumerisch TSID, ONID, NID [0000–65535] Service ID [0000–65535] Min BR Minimale Bitrate [2000kbps –20000kbps}, empfohlen 5000 Max BR Maximale Bitrate [5000kbps –22000kbps}, empfohlen: 20000 1080P Conv Interlace | auto, empfohlen: interlace RF attenuation Dämpfung des Ausgangs (0: keine Dämpfung, 30: 30 dB Dämpfung >...
- Page 5 Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Dieses Produkt entspricht den einschlägigen EMV-Richtlinien der EU. Dieses Gerät wurde unter Berücksichtigung der RoHS Vorgaben her- gestellt. Die formelle Konformitätserklärung erhalten Sie unter http://feintech.eu/ce oder auf Anfrage. Instructions in English Observe the following safety instructions! •...
- Page 6 Call up the menu After switching on the unit, press ENTER and the selected output frequency appears. Press ENTER again to make further settings. Source HDMI (no choice) Standard Choose between DVB-C and DVB-T The following setting options depend on which standard you have selected. DVB-C Menu Freq output frequency in kHz [100,000-950,000]...
- Page 7 DVB-T - Advanced Settings If necessary, you can set further values here: Provider alphanumeric TSID, ONID, NID, Service ID, Min BR Minimum bitrate, 2000 kbps Max BR Maximum bitrate 24000kbps 1080P Conv Interlace | automobile RF attenuation attenuation of the output (0 – 30 dB attenuation> output level 100– 70 dBµV) Modulation QPSK | QAM16 | QAM64 Fast Fourier Transform Mode 2K | 8K guard interval 1/4 | 1/8 | 1/16 | 1/32...
- Page 8 In the fully digitized network of a cable operator a different frequency grid can be found. FeinTech ist eine eingetragene Marke der Spreewald Kommunikationstechnik GmbH ® FeinTech ® is a registered trademark of Spreewald Kommunikationstechnik GmbH Radensdorfer Hauptstr. 45 a • D-15907 Lübben (Spreewald) • info@ feintech.eu • WEEE-Reg.-Nr. DE15618234 www.feintech.eu • facebook.com/feintech...
