Operating Instructions
Portable  Transmitter
1
Model  No.  PT‐01







Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PT-01 and is the answer not in the manual?

Questions and answers

Summary of Contents for Arct PT-01

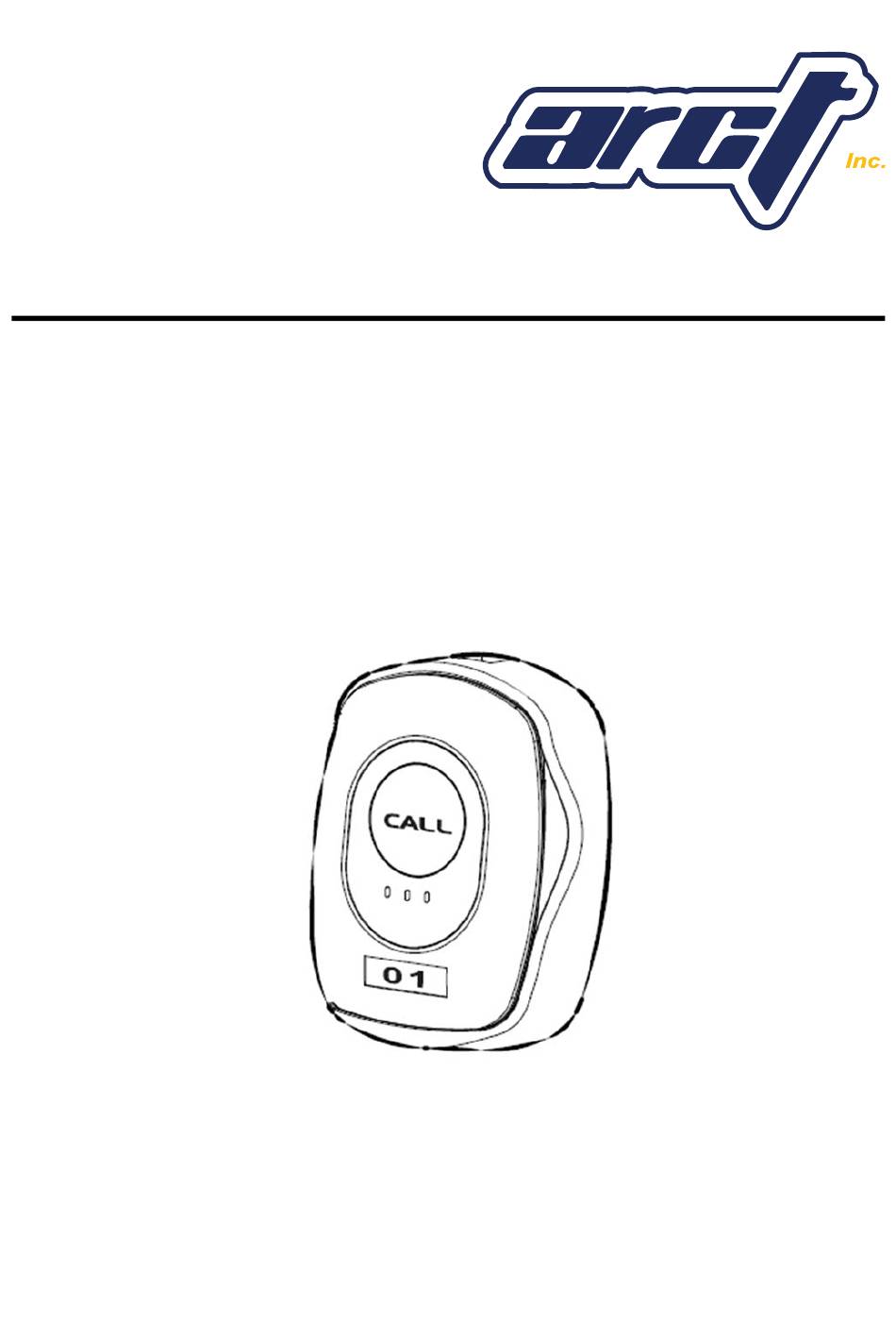

  • Page 1   Operating Instructions    Portable  Transmitter    Model  No.  PT‐01            1   ...

  • Page 2: Warranty Policy

      Introduction:  Thank you for purchasing ARCT PT‐01Transmitter. The operating instruction is for PT‐01 transmitter.  Before  connecting  and  operating  transmitter,  please  read  following  instructions  completely,  and  save this manual for future use.                Here by, we declare that ARCT PT‐01 is in compliance with Part 15 of the FCC Rules and essential requirements  and other relevant provisions of directive 1999/5/EC. Operation is the subject to the following two conditions:  (1) This device may not cause harmful interference.  (2)This device must accept any interference received, including interference that may cause undesired operation.   Warranty Policy:  The warranty period is 18 months of service time from date of invoice.    (For further warranty period, please contact your distributor or dealer)      Note:    The following damages are not covered by the warranty, including dropping, water contact or any  other wrong use, other than the purpose designed for.      Safety precautions: ...
  • Page 3     PT‐01 Transmitter    Do not throw the PT‐01 into fire or heat the devise. The same applies to the used Alkaline battery.  There is the risk of heat generation, fire, or explosion.    Do not short positive (+) and negative (‐) contact of Alkaline battery.    Dispose of the Alkaline battery after insulating positive (+) and Negative (‐) contacts by friction  tape.  There is the risk of heat generation, fire, or explosion.  Do not charge, use, or leave the PT‐01 away from fire and direct sunlight.  The same applies to the used Alkaline battery.    There is the risk of heat generation, fire, or explosion.    Do not splash water on the PT‐01 or moisten on the devise.  There is the risk of heat generation, fire, or explosion.    Do not touch the electrolyte leaked from the Alkaline battery.    Entry of the electrolyte into an eye may lead to blindness. In case, rinse the affected eye thoroughly  with clean water, and then seek medical attention immediately.    Do not put the PT‐01 into a microwave oven or pressurized chamber.    There is the risk of heat generation, fire, or explosion.      REPLACED BY AN INCORRECT TYPE WILL CAUSE THE RISK OF EXPLOSION.  DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS.        3   ...

  • Page 4: Use Precautions

    Use Precautions:  Read the following instructions to use this product correctly.    PT‐01 transmitter   Do not open or modify the main unit case.   Do not touch the contact portions of the Alkaline. Failure to observe the may cause poor  contact.   Remove the isolation film from the PT‐01 before using.  Operation environment and service place   Keep the device away from high temperature or excessive dust.   Do not put this device where static is likely to be generated or where magnetism generating  devices as TV set and radio are nearby.     Do not leave this product under direct sunshine or at excessive high or low temperatures of  long time.    How to maintain the device:     Use a dry soft cloth to remove dirt from this product. When stubborn stains are observed, use  a tightly twisted water soaked cloth to wipe the point softly and use dry another cloth to wipe  the point again.     Do not use thinner, benzene, wax, kerosene, polish, hot water, chemical cloth and the like.     The dirty connector may cause charging failure.        4   ...

  • Page 5: Option Accessory

    Accessories Confirmation:  Before using, examine the following accessories.     If there missing any items, please contact your dealer.   Main unit:         Operating instructions(this document)     Accessory bag: 3M Sticker X1, M3 Screw X 4 , Sticker (White) X1      Option Accessory    5   ...
  • Page 6 Unit parts and functions     Main unit(front side)    No  Name  Details  Indicator    Light Blue: Transmitter mode    1  Blink Blue: Low battery.  2  Transmitter ID  Transmitter ID number  3  Press button  Press the button to send a message or signal                  6   ...
  • Page 7 Effective Use of PT‐01 transmitter:  Remove the battery isolation film before using (as below)      Taping white sticker on the designated area          7   ...

  • Page 8: Installations

    Installations     PT‐01 transmitter installations:  1. Place the PT‐01 on the table.        2. Mounted on the table.(Option)    Step 1. Fix the Holder on the table with double sided tape or two self‐tapping screws              Step 2. Slide the PT‐01 into the bracket.                8   ...
  • Page 9   Dismount:  1. Remove the PT‐01 from the Holder        Replace a Battery Pack  How to replace Alkaline battery     Screwed the back cover of the PT‐01 Transmitter                                      9   ...
  • Page 10 Take out the Alkaline battery    Replace a new Alkaline battery  When inserting the Alkaline battery into the unit, make sure that the terminals are correctly  directed.    Close the back cover of PT‐01  Put back the back cover of the PT‐01, and fasten screws    10   ...

  • Page 11: Specifications

      Specifications  PT-01 Transmitter Item Specifications Frequency 433.92MHz Baud rate: 1200 bps Modulation type Channel Spacing 12.5K 10ppm at -10℃~+60℃ Frequency stability Current consumption Standby: 20uA Dimension 75 mm x 55 mm x 18.5 mm Weight Approx..58g Power supply 3V DC; 1.5V Alkaline AAA x 2pcs...
