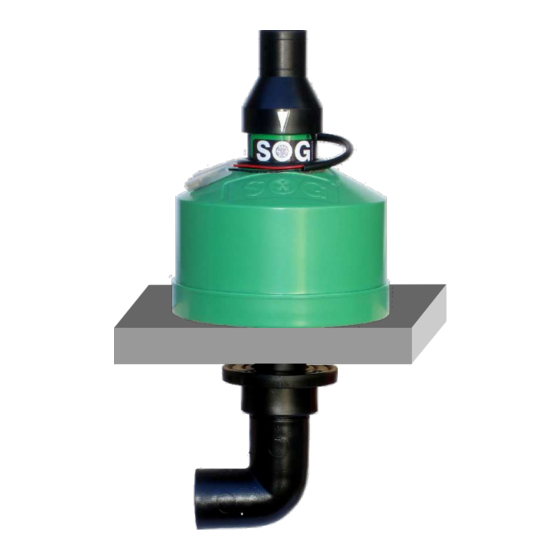

Das System besteht aus einer kompakten Einheit, die durch ihre Größe eine flex-
ible Platzierung an den verschiedensten Orten im Campingfahrzeug ermöglicht.
Die Entlüftung sollte über den Boden erfolgen. Da die Filtereinheit im
Fahrzeuginneren platziert wird, ist keine Veränderung an den Außenseiten des
Fahrzeugs notwendig.
Eine Verlängerung der Schlauch- bzw. Rohrverbindung ist bis zu insgesamt 3 m
möglich.
Schlauch oder Rohrleitung, Hose or pipe,
Tuyau ou un tube, Tubo flessibile o rigido lungo
Cassette
110 mmø
Boden, Floor, Sol,
Pavimento
Dichtflansch, Sealing flange,
Joint d'étanchéité, Flangia di tenuta
Schlauch oder Rohrleitung, Hose or pipe,
Tuyau ou un tube, Tubo flessibile o rigido lungo
Cassette
Boden, Floor, Sol, Pavimento
Dichtflansch, Sealing flange,
Joint d'étanchéité, Flangia di tenuta

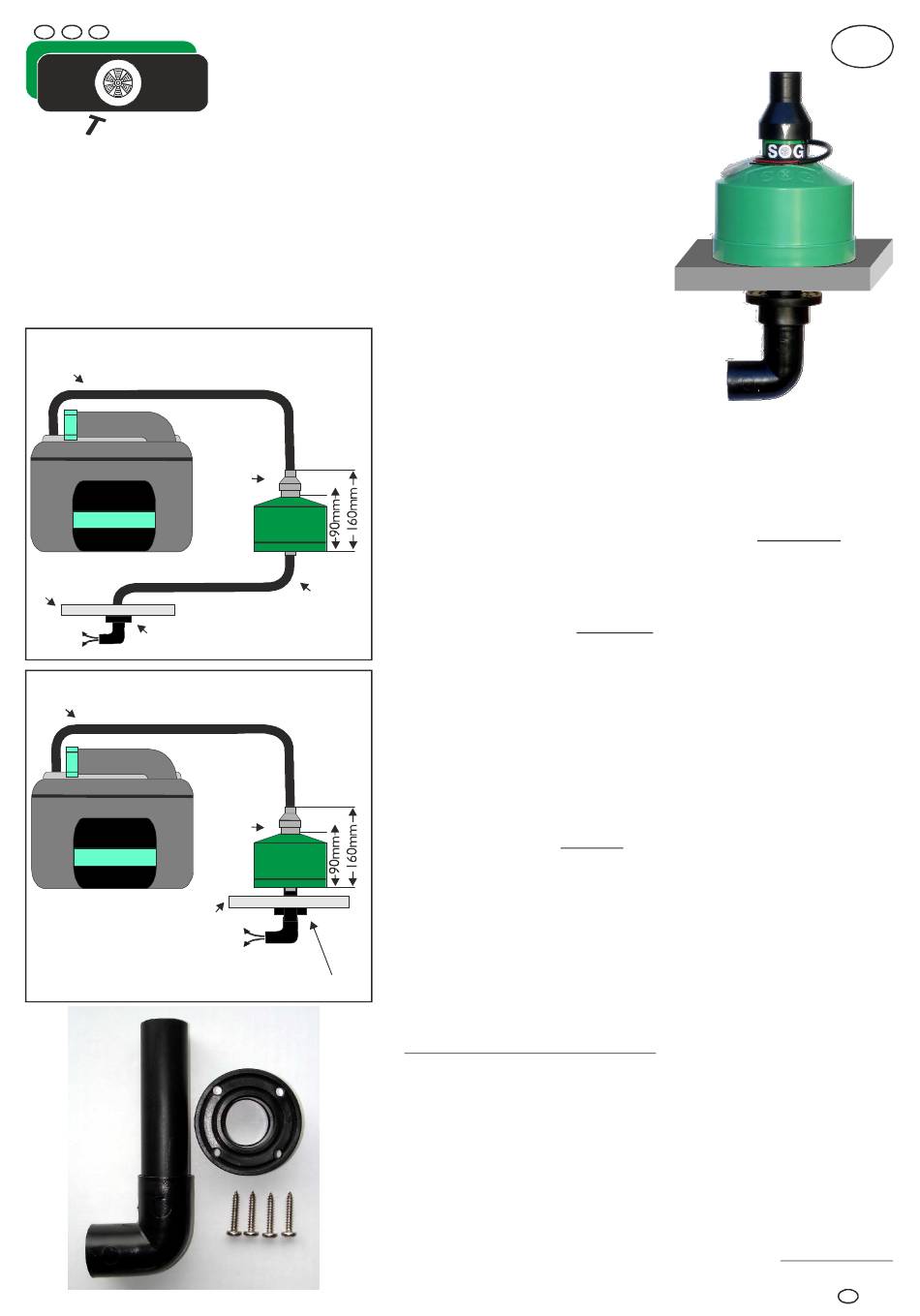

Einbauanleitung SOG II
®
Typ 3000 A für alle Dometic CT3000
Vor dem Einbau bitte unbedingt durchlesen!
Lüfter
Ventilator
Ventilateur
Ventola
Filter, Filt-
re, Filtro
28 mm ø
Lüfter
Ventilator
Ventilateur
Ventola
Filter, Filt-
re, Filtro
Montagebeispiel:
Vor dem Einsetzen des Lüfters in die Filterpatrone muss der
Aufnahmegummi mit etwas Wasser angefeuchtet werden.
Die Filterpatrone, integriert mit dem Lüfter,
Nähe des WCs montiert werden.
Suchen Sie einen geeigneten Platz für die Filterpatrone mit
Lüfter:
diese muss in einem
beheizten
Schrank, Kleiderschrank, Bettkasten, Garage Doppelboden,
Staufach - Doppelboden.
Von der Cassette zum Filter benutzen Sie den mitgelieferten
Spiralschlauch. Dieser sollte jedoch die Länge von 60 cm nicht
überschreiten.
Zur weiteren Verlegung empfehlen wir das schwarze
Abwasserrohr - im Campinghandel erhältlich - oder einen 5/8"
Sanitärschlauch, der
gasdicht
Montage des Bodenauslasses:
Zur Montage des Bodenauslasses an die vorgesehene Stelle
muss ein Loch im Durchmesser von 29 mm gebohrt werden.
Den Dichtflansch bis zum 90° Winkel auf das Rohr aufschieben.
Das Rohr von der Bodenunterseite durch die Bohrung schieben -
Rohr anzeichnen und auf die benötigte Länge kürzen.
Ein Dichtmittel auf den Dichtflansch aufbringen, Rohr von der
Bodenunterseite einstecken und den Dichtflansch mit den VA-
Schrauben 4,8 x 25 verschrauben.
Den 90° Winkel so stellen, dass der Auslass zur
zeigt.
muss nicht
Raum montiert werden z. B.
ist.
Fahrzeugmitte
D
in der
-1-
