Alpenföhn Matterhorn rev.B Installation Manual

This installation guide is applicable for Matterhorn rev.B.
CAUTION:
1. All specifications subject to change without notice.
2. Under no condition shall Alpenföhn be liable for any indirect, incidental
or consequential damages arising from any defect or error in this
manual or product.
3. Please ask for professional help if you are not sure of safe installation.
EKL AG
Nadler Str. 8-10
D-88299 Leukirch
www.alpenfoehn.de
MADE IN CHINA

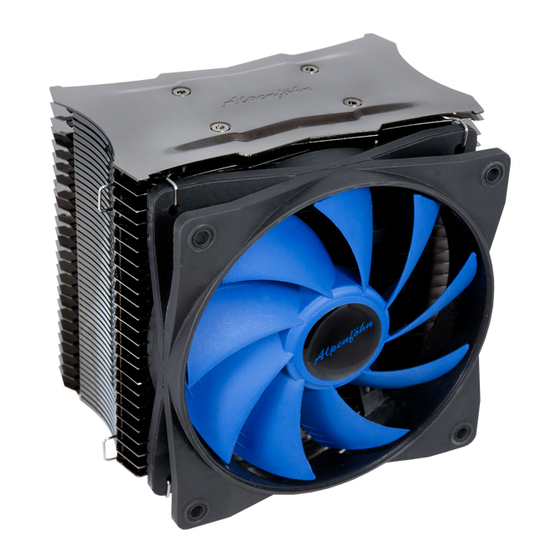

Matterhorn rev.B
COMPONENTS LIST
Komponentenliste
1 2 3 4
7 8 9 10 11 12 13
1) 120mm FAN
120mm Lüfter
2) Backplate
Retention Plate
3) Halteplatte
Wire Clip
4) Federstahlbügel
Mounting Bracket(Intel)
5) Befestigungsteg(Intel)
6) Mounting Bracket(AMD)
Befestigungssteg(AMD)
7) Mounting Bracket B(AMD)
Befestigungssteg B(AMD)
8) Low-noise Adapter(7V)
Low-noise Adapter(7VDC)
9) Low-noise Adapter(5V)
Low-noise Adapter(5VDC)
10) Nut
Daumenschraube
11) Insulation Pillar
Kunststo hülsen
12) Double-screw Bolt
Gewindebolzen
13) De-Vibration Buckle
Gummipu er
14) Insulating Washer (Insulation washer for Socket 775)
Isolierscheibe(Unterlagscheibe für Sockel 775)
15) TIM
Wärmeleitpaste
Notes for 2 Adapters
5V
7V
5 6
INTEL LGA1366/1156/1155/775 Installation
14 15
1 pc
1 Stück
1 pc
1 Stück
1 pc
Evenly apply a thin layer of thermal grease onto the
1 Stück
processor.
4 pcs
Tragen Sie eine gleichmäßige, dünne Schicht
4 Stück
Wärmeleitpaste auf dem Prozessor auf.
2 pcs
2 Stück
2 pcs
2 Stück
2 pcs
2 Stück
1 pc
1 Stück
1 pc
1 Stück
4 pcs
4 Stück
4 pcs
4 Stück
4 pcs
4 Stück
4 pcs
4 Stück
1 pc
1 Stück
1 pc
1 Stück
1) Low-noise Adapter(5V):
Input voltage will be xed at 5V and CPU fan will run
at corresponding speed with low noise.
Low-noise Adapter (5VDC):
Verbinden Sie den kleinen 4-poligen Stecker mit
Ihrem Lüfter; Verbinden Sie den gro?en 4-poligen
Stecker mit Ihrem Netzteil. Hierdurch arbeitet der
Lüfter konstant bei 5V mit reduzierter Drehzahl.
Achtung:Durch die Verwendung eines Kabeladapters
kann keine Drehzahlüberwachung des Boards
erfolgen. Meistens wird beim Start des Computers
eine Fehlermeldung mit "CPU Fan error" angezeigt.
In diesem Fall deaktivieren Sie bitte diese Meldung in
Ihrem Bios/UEFI.
2) 4-pin PSU Adapter:
Input voltage will be xed at 7V and CPU fan will run
at corresponding high speed.
4-poliger Netzteil Adapter (7VDC):
Verbinden Sie den kleinen 4-poligen Stecker mit
Ihrem Lüfter; Verbinden Sie den gro?en 4-poligen
Stecker mit Ihrem Netzteil. Hierdurch arbeitet der
Lüfter konstant bei 7 VDC mit der maximal
m?glichen Drehzahl.
Achtung:Durch die Verwendung eines Kabeladapters
kann keine Drehzahlüberwachung des Boards
erfolgen. Meistens wird beim Start des Computers
eine Fehlermeldung mit "CPU Fan error" angezeigt.
In diesem Fall deaktivieren Sie bitte diese Meldung in
Ihrem Bios/UEFI.
