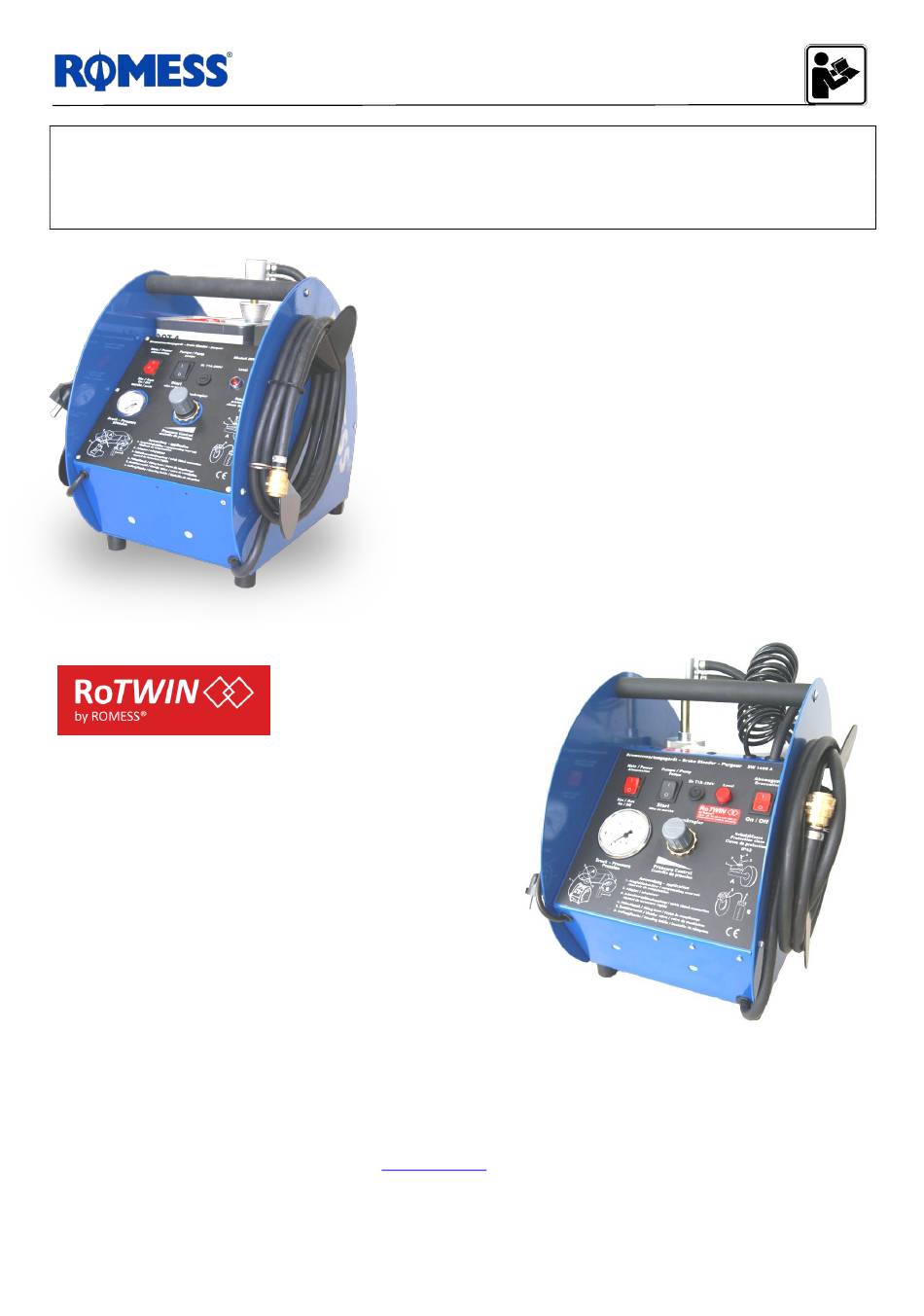

Versionen RoTWIN mit Doppel-Kolbenpumpe
BW 1408 A RoTWIN
mit Vorabentleerung
BW 1408 B RoTWIN
ohne Vorabentleerung
BW 1408 T RoTWIN
ohne Vorabentleerung und
mit integriertem Tank
BW 1408 TA RoTWIN
mit Vorabentleerung und
mit integriertem Tank
Romess-Rogg Apparate + Electronic GmbH + Co. KG
Dickenhardtstraße 67 • 78054 Villingen-Schwenningen • Deutschland
Ausgabe: 27.03.2019
Edition: 03/27/2019
- Subject to error and modification - English translation of original German operations manual
Bedienunganleitung
User manual
BREMSENWARTUNGSGERÄT
BW 1408 A, B, T und TA
Bestell-Nr. 1413
Bestell-Nr. 1414
Bestell-Nr. 1415
Bestell-Nr. 1420
Telefon: +49 (0)7720-9770-0 • Fax: +49 (0)7720-9770-25
www.romess.de
– Änderungen und Irrtum vorbehalten –
BW 1408 A
mit Vorabentleerung
BW 1408 B
ohne Vorabentleerung
BW 1408 T
ohne Vorabentleerung
und mit integriertem Tank
BW 1408 TA
mit Vorabentleerung
und mit integriertem Tank
BW 1408
Bestell-Nr. 1408
Bestell-Nr. 1409
Bestell-Nr. 1410
Bestell-Nr. 1428
International patentiert
Internationally patented
Seite 1 von 29
