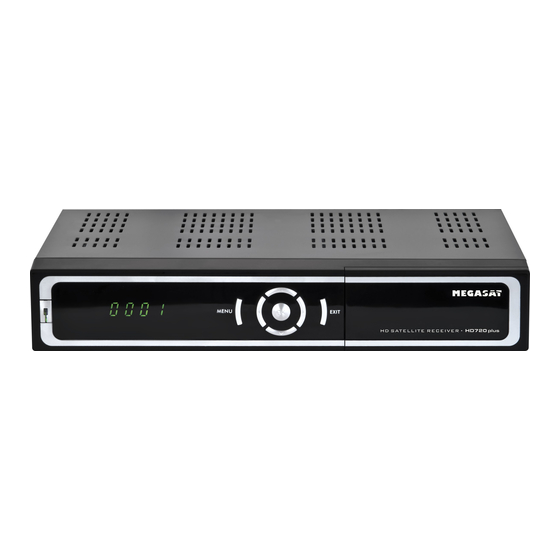

Megasat HD 720 plus User Manual
  1. Manuals
  2. Brands
  3. Megasat Manuals
  4. Set-top boxes
  5. HD 720 plus
  6. User manual

Megasat HD 720 plus User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HD 720 plus
Bedienungsanleitung

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Megasat HD 720 plus

Summary of Contents for Megasat HD 720 plus

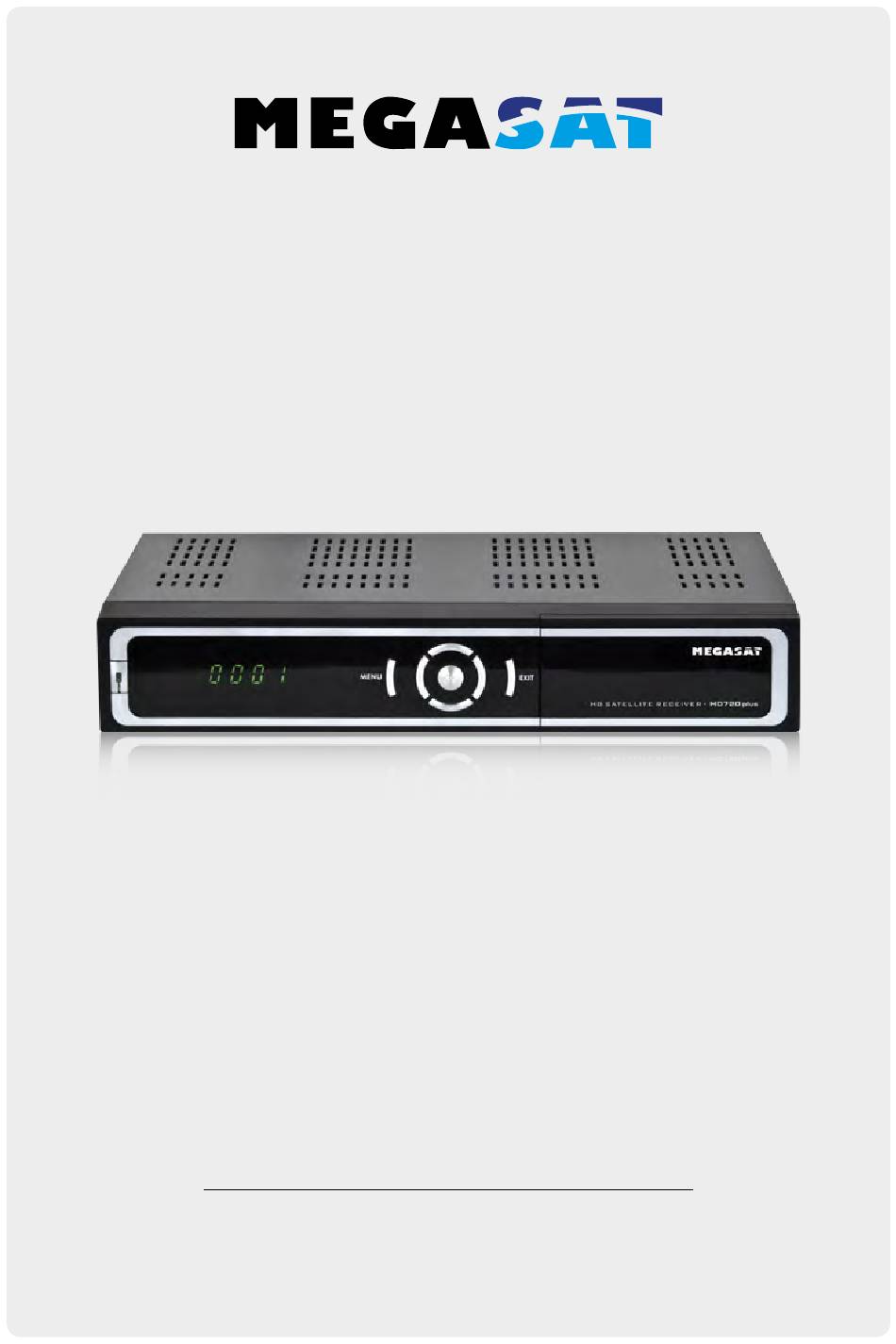

  • Page 1 HD 720 plus Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise ..................03 1. Referenz 1.1 Allgemeine Merkmale ................04 1.2 Lieferumfang ....................04 2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite ..................... 05 2.2 Rückseite ......................05 2.3 Fernbedienung ................... 06 3. Anschließen des Receivers 3.1 Anschließen des Receivers ..............07 4.

  • Page 3: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs- spannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter.

  • Page 4: Referenz

    • Untertitel • Videotext • Automatisches Speichern des letzten Programmes • Zoom-Funktion, Zoom-Verhältnis 1/2/4/6/8/12/16 • FAT16 / FAT32 / FAT12-Unterstützung • Diverse Spiele • Sleep Timer 1.2 Lieferumfang • Megasat HD 720 plus • Fernbedienungen • Batterien • Bedienungsanleitung DEUTSCH...

  • Page 5: Bezeichnungen Und Tastenbelegung

    2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite Navigationstasten OK Taste Display Menü Taste Exit Taste USB Anschluss (hinter der Klappe) 2.2 Rückseite LNB Eingang RS 232 HDMI Scart Netzschalter Digital Audio (S/PDIF) DEUTSCH...

  • Page 6: Fernbedienung

    2. Bezeichnungen und Tastenbelegung 2.3 Fernbedienung Bereich 1 POWER Ein-/Ausschalten des Gerätes (Standby) USB Mediaplayer Menü, wenn ein USB Gerät angeschlossen ist MUTE Stummschalten des Tones SAT Zeigt die gespeicherte Satellitenliste TV/R Wechsel zwischen TV und Radio Empfang SLEEP Automatischen Ausschalttimer aktivieren V-FORMAT Auflösung des TV Formats Nummernblock (0~9) Programmwechsel / Zifferneingabe FAV Zeigt die Favoritenliste (wenn Favoriten vorhanden)

  • Page 7: Anschließen Des Receivers

    3. Anschließen des Receivers 3.1 Anschließen des Receivers 1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter. 2. Verbinden Sie das HDMI oder Scartkabel mit Ihrem Fernseher.

  • Page 8: Hauptmenü

    4. Hauptmenü Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein. Der Receiver ist vorprogrammiert auf die Satelliten Astra 19,2° Ost und Hotbird 13° Ost und somit sofort einsatzbereit. Drücken Sie die MENU Taste um in das Hauptmenü zu gelangen, diese besteht aus: •...
  • Page 9 4. Hauptmenü Programme sperren: Drücken Sie die ROTE Taste auf der Fernbedienung, um „SPERREN“ zu aktivieren. Wählen Sie das Programm aus, das Sie sperren möchten und drücken Sie OK. Sie werden aufge- fordert, ein Passwort einzugeben. Standardmäßig: 0000. Das Passwort kann unter dem Menüpunkt System-Einstellung -> Kindersicherung geän- dert werden.

  • Page 10: Installation

    4. Hauptmenü Radio Programmliste Die Radio Programmliste wird auf die gleiche Weise wie die TV Programmliste bearbeitet. Kanäle eines Satelliten löschen In diesem Menü können Sie alle Kanäle eines ausgewählten Satelliten löschen. Markie- ren Sie einen Satelliten mit der OK Taste (gekennzeichnet durch ein X), oder drücken Sie die ROTE Taste um alle Satelliten auszuwählen.
  • Page 11 4. Hauptmenü Megasat, Kathrein, Technisat und baugleiche Geräte verwenden folgende Frequenzen: IF Channel: 1=1284; 2=1400; 3=1516; 4=1632; 5=1748; 6=1864; 7=1980; 8=2096 Inverto und baugleiche Systeme verwenden folgende Frequenzen: IF Channel: 1=1076; 2=1178; 3=1280; 4=1382; 5=1484; 6=1586; 7=1688; 8=1790 Unter IF Channel können Sie bis zu 8 verschiedene Frequenzen auswählen, dabei wird jedem IF Channel automatisch eine Frequenz zugeordnet.
  • Page 12 4. Hauptmenü Antenneneinstellung ( „Motor Antenna“) LNB Frequenz: Geben Sie hier die LNB Frequenz ein. Standardmäßig trifft Universal (9750-10600) in den meisten Fällen zu. Motor Typ: Wählen Sie zwischen den Optionen DiSEqC1.2 und 1.3 (USALS). Wenn Sie DiSEqC1.2 auswählen, werden die Optionen „Lokallänge“ und „Lokalbreite“ als nicht aktiv markiert (grau).
  • Page 13 4. Hauptmenü Grenzungsaufstellung: Durch Drücken der OK Taste wird das Fenster Grenzungsaufstellung angezeigt. Limit-Einstellung: wählen Sie mit den Tasten zwischen den Optionen: - Begrenzung aus - Ostgrenze - Westgrenze Gehen Sie mit dem Cursor zur Taste Grenzaufstellung. Drücken Sie die Tasten t u um in Richtung Ost oder West zu drehen.
  • Page 14 4. Hauptmenü Multi-Satellitensuche Bei der Multisatellitensuche werden alle Satelliten, die im Untermenü „Satellitenliste“ ausgewählt wurden abgesucht. Gehen Sie für die weiteren Schritte vor wie bei der Einzelsatellitensuche. TP Liste Ändern: Wählen Sie mit den Tasten t u den gewünschten Satelliten aus. Mit den pq Tasten wählen Sie einen Transponder, den Sie ggf.

  • Page 15: System-Einstellungen

    4. Hauptmenü 4.3 System-Einstellung Sprache Wählen Sie die Option Sprache mit der OK Taste. Wählen Sie mit den Tasten t u die gewünschte Sprache aus der Liste aus, bewegen Sie den Cursor auf-/abwärts mit den Tasten pq um die anderen Optionen Erster Audiokanal oder Teletext auf die gleiche Weise einzustellen.
  • Page 16 4. Hauptmenü Länder-Zeiteinstellungen Wählen Sie mit den t u Tasten Ihren Standort aus. • Region: • GMT-Nutzung: wenn sie „Nach Region“ auswählen, wird Zeit und Datum automatisch eingestellt. Andere Optionen werden als nicht aktiv markiert (grau). • GMT Verschiebung: Wenn die GMT Nutzung auf „Benutzereinstellung“ steht, kann die GMT Verschiebung, sowie die Sommerzeit manuell geregelt werden.
  • Page 17 4. Hauptmenü OSD-Einstellung • OSD Ausblenden: Wählen Sie mit den Tasten von 1 bis 10 aus, nach wie vielen Sekunden sich die Anzeige ausblenden soll. wählen Sie mit den Tasten pq, wie transparanet das • OSD Transparenz: Bildschirmmenü dargestellt wird. Folgende Einstellungen sind möglich: AUS, 10%, 20%, 30%, 40% aus.

  • Page 18: Werkzeuge

    4. Hauptmenü 4.4 Werkzeuge System Information Drücken Sie die OK Taste um die Systeminformationen des Receivers anzuzeigen. Werkseinstellung Drücken Sie die OK Taste, um in die Option Werkseinstellung zu gelangen. Bestätigen Sie mit „Ja“, werden alle Einstellungen in den Auslieferungszustand versetzt. Wollen Sie die Aktion abbrechen, wählen Sie „Nein“...
  • Page 19 4. Main Menu Mit den Tasten pq bewegen Sie sich auf der Seite auf-/abwärts. Wählen Sie die Datei, die Sie abspielen möchten und drücken Sie die OK-Taste. Nach Beendigung der Wieder- gabe gelangen Sie automatisch wieder in das USB-Menü zurück. Wiedergabe Bilder: Gehen Sie mit der „0“...

  • Page 20: Spiele

    4. Hauptmenü 4.5 Spiele Diverse Spiele zur Unterhaltung: Othello, Sudoku 4.6 USB Speicher Information: Zeigt Informationen des eingesteckten Speichermediums an (Gesamtgröße, freier Speicherplatz, usw.) Remove USB device safely: Bevor Sie das Speichermedium entfernen, sollten Sie diese Option mit OK aufrufen. An- schließend wird ein Fenster angezeigt, ob Sie den Datenträger wirklich entfernen wol- len.

  • Page 21: Fehlerbehebung

    5. Fehlerbehebung Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehler- quelle zu ermitteln. Problem Mögliche Ursachen Was müssen Sie tun? LED auf der Vorderseite leuchtet Netzkabel ist nicht angeschlossen Überprüfen Sie, ob das Netzkabel nicht. oder der Netzschalter ist aus. richtig angeschlossen ist und der Netzschalter auf EIN steht.

  • Page 22: Technische Daten

    6. Technische Daten Tuner & Demodulator Frequenzbereich 950 MHz bis 2150 MHz Eingangsstecker F-Type, IEC 169-24, weiblich Signal Level -25 bis -65 dBm HF-Impedanz 75 Ω¸unsymmetrisch ZF-Bandbreite 55 MHz / 8 Hz (per 5 Msps) LNB Power & Polarisation Vertikal : +13 V, 14 V +/-5 % Horizontal : +18 V, 19 V +/-5 %: max.
  • Page 23 Konformitätserklärung Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt: Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008 Niederspannungsrichtlinie 2006/95/EG EN 60065: 2002 + A1: 2006 + A11: 2008 DEUTSCH...
  • Page 24 Stand: 1.0 Oktober 2014 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 25 HD 720 plus User manual...
  • Page 26 Content Safety Instructions .................... 03 1. Reference 1.1 General features ..................04 1.2 Delivery ......................04 2. Names and key assignment 2.1 Front view ...................... 05 2.2 Rear view ......................05 2.3 Remote Control ..................06 3. Connecting the set-top box 3.1 Connecting the set-top box ...............

  • Page 27: Safety Instructions

    Safety Instructions Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling, the warranty becomes void. Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is AC 100 ~ 240 V, 50/60 Hz.

  • Page 28: Reference

    • Automatic storage of last program • Zoom, zoom ratio 1/2/4/6/8/12/16 • FAT16 / FAT32 / FAT12 support • Various games • Sleep Timer 1.2 Delivery • Megasat HD 720 plus • Remote control • Batteries • User manual ENGLISH...

  • Page 29: Names And Key Assignment

    2. Names and key assignment 2.1 Front view Navigation buttons OK button Display Menü button Exit button USB port (behind the cover) 2.2 Rear view LNB input RS 232 HDMI Power switch Digital Audio (S/PDIF) ENGLISH...

  • Page 30: Remote Control

    2. Names and key assignment 2.3 Remote control Area 1 POWER Turn on/off the unit (standby) USB Media player menu when a USB device is connected MUTE Muting the sound SAT Displays the stored satellite list TV/R Switches between TV and radio reception SLEEP Enable auto-shutdown V-FORMAT Resolution of the TV format Nummernblock (0~9) Program change / Enter numbers...

  • Page 31: Connecting The Set-Top Box

    3. Connecting the set-top box 3.1 Connecting the set-top box 1. Connect the coaxial cable to the LNB. (You can connect an LNB directly to the LNB IN, or more LNBs through a DiSEqC switch or multiswitch. 2. Connect the HDMI or Scart cable with your TV. 3.

  • Page 32: Main Menu

    4. Main Menu After connecting the receiver to other required equipment, turn on the set-top box. The set-top box is pre-programmed for satellites Astra 19.2° East and Hotbird 13° East and therefore ready for immediate use. Press the MENU button to enter the menu. The main menu consists of: •...
  • Page 33 4. Main Menu Lock channels: Press the RED button on the remote control to activate the „LOCK“. Select the program you want to lock and press OK. You will be prompted to enter a password. Default pass- word is: 0000. The password can be changed in the Setting menu item - >...

  • Page 34: Installation

    4. Main Menu Radio Channel list The radio program list is processed in the same way as the TV channel list. Delete channels of a satellite In this menu you can delete all channels of the selected satellites. Select a satellite by pres- sing the OK button (marked with an X), or press the RED button to select all satellites.
  • Page 35 4. Main Menu Megasat, Kathrein, Technisat and identical devices use the following frequencies: IF Channel: 1=1284; 2=1400; 3=1516; 4=1632; 5=1748; 6=1864; 7=1980; 8=2096 Inverto and identical systems use the following frequencies: IF Channel: 1=1076; 2=1178; 3=1280; 4=1382; 5=1484; 6=1586; 7=1688; 8=1790 Under IF Channel You can select up to 8 different frequencies, while each IF channel is automatically assigned a frequency.
  • Page 36 4. Main Menu Antenna Setting „Motor Antenna“ LNB Frequency: Please enter the LNB frequency. The default Universal (9750-10600) is true in most cases. Motor Type: Choose between the options DiSEqC 1.2 and 1.3 (USALS). If you select DiSEqC 1.2, the options „Local Longitude“...
  • Page 37 4. Main Menu Limits: The window Limit is displayed by pressing the OK button. Limit Setting: select with the buttons between the options: - Limit off - East limit - West limit Move the cursor to the button home position. Press the keys t u to turn to East or West. The antenna will rotate according to this setting, never farther than to the position you set.
  • Page 38 4. Main Menu Multi-Satellite Search In the Multi Satellite Search all satellites that were selected in the submenu „satellite list“ to be searched. Proceed to next step as with the single satellite search. TP Liste Modify: Press the t u buttons to select the desired satellite. With pq buttons to select a trans- ponder that you want to change it if necessary.

  • Page 39: Systemsettings

    4. Main Menu 4.3 System Settings Language Select the language option by using the OK button. Press the t u buttons do select the desired language from the list, move the cursor up/down with buttons pq to the other options first audio channel or teletext in the same way adjust. Save the settings and exit the menu by pressing the MENU button or the EXIT button.
  • Page 40 4. Main Menu Countries time settings Use the t u keys to select your location. • Area: • GMT-Usage: If you choose „by Location“, the date and time is set automatically. Other options can be marked as inactive (gray). • GMT Offset: If GMT Usage stands „User setting“, the GMT offset and summer time are controlled manually.
  • Page 41 4. Main Menu OSDSettings • OSD fade out: Use the keys from 1 to 10, with the number of seconds you want to turn off the display informations. • OSD transparency: select with the pq buttons, how transparent the screen menu is displayed.

  • Page 42: Tools

    4. Main Menu 4.4 Tools System Information Press the OK button. It displays the system information. Factory setting Press the OK button to get back to factory settings. Confirm with „Yes“, all settings are reset to the factory condition. Do you want to cancel the operation, select „No“. Upgrade by USB This menu is only active when a USB device is inserted.
  • Page 43 4. Main Menu Use the pq buttons to move the page up/down. Select the file you want to play and press the OK button. After you finish playing, you will automatically return to the USB menu. Playback images: Select with the „0“ button the menu item Images: •...

  • Page 44: Games

    4. Main Menu 4.5 Games Various games for entertainment: Othello, Sudoku 4.6 USB Memory Information:: Displays the information of the inserted storage medium (total size, free space, etc.) Remove USB device safely:: Before you remove the storage medium, you should enter this option with OK. Then a window will appear if you want to remove the media really.
  • Page 45 5. Fehlerbehebung You might meet abnormal working of this STB with various reasons. Check the following which may help you. Problem Possible causes What to do LED on the front panel fail to light Main supply cable is not connected. Check if the main supply cable is up/is not lit.

  • Page 46: Specifications

    6. Specifications Tuner & Demodulator Frequency range 950 MHz to 2150 MHz input connector F-Type, IEC 169-24, female Signal level -25 bis -65 dBm RF impedance 75 Ω unbalanced IF bandwidth 55 MHz / 8 Hz (per 5 Msps) LNB Power & Polarization Vertical : +13 V, 14 V +/-5 % Horizontal : +18 V, 19 V +/-5 %: max.
  • Page 47 Declaration of Conformity This complies with the following directives / standards is confirmed: Electromagnetic Compatibility Directive 2004/108/EG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008 Low Voltage Directive 2006/95/EG EN 60065: 2002 + A1: 2006 + A11: 2008 ENGLISH...
  • Page 48 Status: v1.0 October 2014 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
