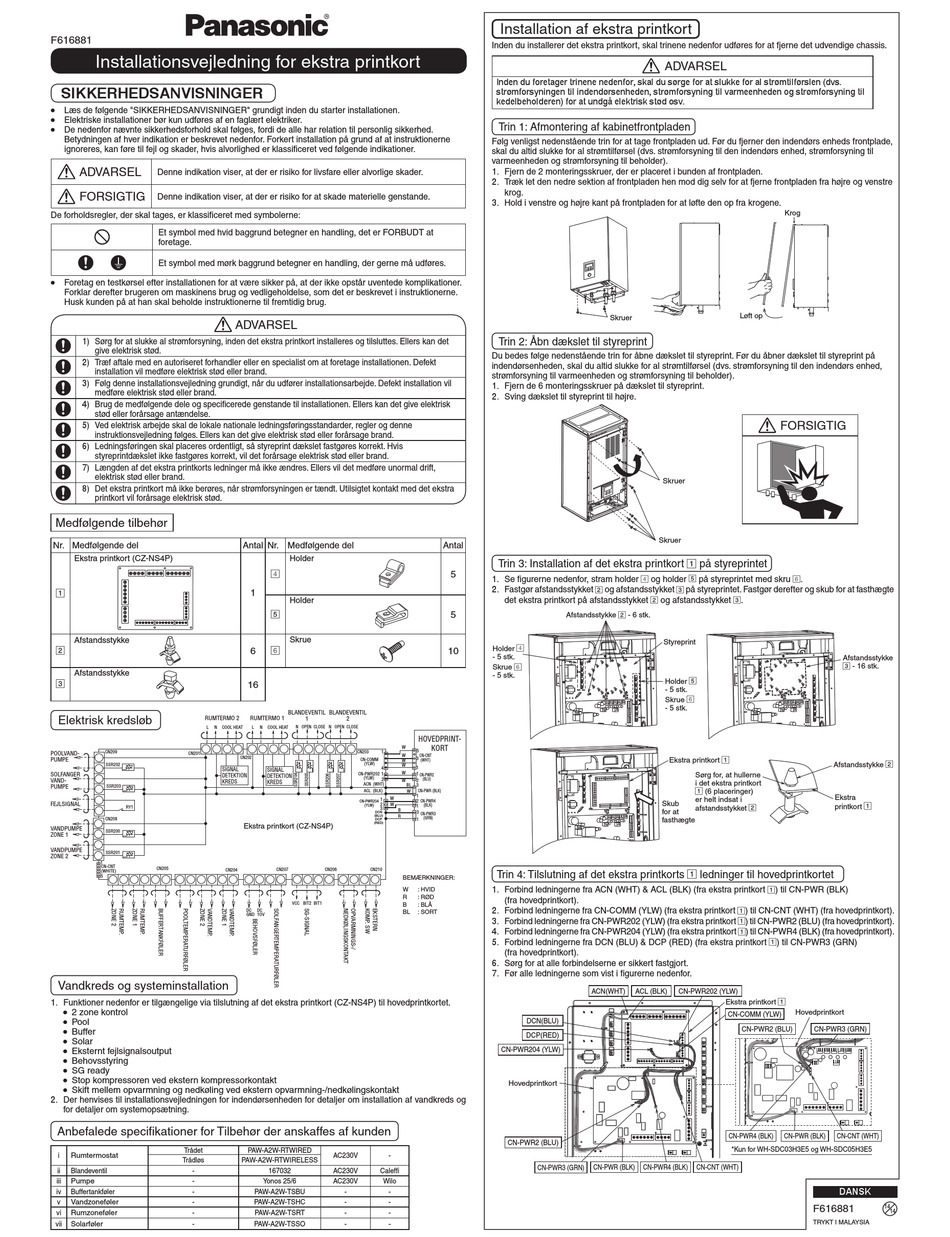

Installationsvejledning for ekstra printkort
SIKKERHEDSANVISNINGER
•
Læs de følgende "SIKKERHEDSANVISNINGER" grundigt inden du starter installationen.
•
Elektriske installationer bør kun udføres af en faglært elektriker.
•
De nedenfor nævnte sikkerhedsforhold skal følges, fordi de alle har relation til personlig sikkerhed.
Betydningen af hver indikation er beskrevet nedenfor. Forkert installation på grund af at instruktionerne
ignoreres, kan føre til fejl og skader, hvis alvorlighed er klassifi ceret ved følgende indikationer.
ADVARSEL
Denne indikation viser, at der er risiko for livsfare eller alvorlige skader.
FORSIGTIG
Denne indikation viser, at der er risiko for at skade materielle genstande.
De forholdsregler, der skal tages, er klassifi ceret med symbolerne:
Et symbol med hvid baggrund betegner en handling, det er FORBUDT at
foretage.
Et symbol med mørk baggrund betegner en handling, der gerne må udføres.
•
Foretag en testkørsel efter installationen for at være sikker på, at der ikke opstår uventede komplikationer.
Forklar derefter brugeren om maskinens brug og vedligeholdelse, som det er beskrevet i instruktionerne.
Husk kunden på at han skal beholde instruktionerne til fremtidig brug.
1) Sørg for at slukke al strømforsyning, inden det ekstra printkort installeres og tilsluttes. Ellers kan det
give elektrisk stød.
2) Træf aftale med en autoriseret forhandler eller en specialist om at foretage installationen. Defekt
installation vil medføre elektrisk stød eller brand.
3) Følg denne installationsvejledning grundigt, når du udfører installationsarbejde. Defekt installation vil
medføre elektrisk stød eller brand.
4) Brug de medfølgende dele og specifi cerede genstande til installationen. Ellers kan det give elektrisk
stød eller forårsage antændelse.
5) Ved elektrisk arbejde skal de lokale nationale ledningsføringsstandarder, regler og denne
instruktionsvejledning følges. Ellers kan det give elektrisk stød eller forårsage brand.
6) Ledningsføringen skal placeres ordentligt, så styreprint dækslet fastgøres korrekt. Hvis
styreprintdækslet ikke fastgøres korrekt, vil det forårsage elektrisk stød eller brand.
7) Længden af det ekstra printkorts ledninger må ikke ændres. Ellers vil det medføre unormal drift,
elektrisk stød eller brand.
8) Det ekstra printkort må ikke berøres, når strømforsyningen er tændt. Utilsigtet kontakt med det ekstra
printkort vil forårsage elektrisk stød.
Medfølgende tilbehør
Nr. Medfølgende del
Ekstra printkort (CZ-NS4P)
1
Afstandsstykke
2
Afstandsstykke
3
Elektrisk kredsløb
RUMTERMO 2
L N COOL HEAT
CN209
POOLVAND-
CN201
PUMPE
SSR202
SIGNAL
SIGNAL
SOLFANGER
DETEKTION DETECTION
VAND-
KREDS CIRCUIT
PUMPE
SSR203
FEJLSIGNAL
RY1
CN208
VANDPUMPE
SSR200
ZONE 1
VANDPUMPE
SSR201
ZONE 2
1
CN-CNT
CN205
CN204
(WHITE)
5
Vandkreds og systeminstallation
1. Funktioner nedenfor er tilgængelige via tilslutning af det ekstra printkort (CZ-NS4P) til hovedprintkortet.
•
2 zone kontrol
•
Pool
•
Buffer
•
Solar
•
Eksternt fejlsignalsoutput
•
Behovsstyring
•
SG ready
•
Stop kompressoren ved ekstern kompressorkontakt
•
Skift mellem opvarmning og nedkøling ved ekstern opvarmning-/nedkølingskontakt
2. Der henvises til installationsvejledningen for indendørsenheden for detaljer om installation af vandkreds og
for detaljer om systemopsætning.
Anbefalede specifi kationer for Tilbehør der anskaffes af kunden
Trådet
i Rumtermostat
Trådløs
ii Blandeventil -
iii Pumpe -
iv Buffertankføler -
v Vandzoneføler -
vi Rumzoneføler -
vii Solarføler -
ADVARSEL
Antal Nr. Medfølgende del
Holder
4
1
Holder
5
Skrue
6
6
16
BLANDEVENTIL BLANDEVENTIL
RUMTERMO 1 1 2
N OPEN CLOSE N OPEN CLOSE
L N COOL HEAT
W
CN203 1
W
CN202
CN-COMM
W
(YLW)
W
4
SIGNAL
SIGNAL
W
CN-PWR202 1
DETECTION DETEKTION
(YLW)
2
W
CIRCUIT KREDS
ACN (WHT)
BL
ACL (BLK)
W
1 W
CN-PWR204
2
W
(YLW)
3
B
DCN
(BLU) R
DCP
(RED)
Ekstra printkort (CZ-NS4P)
CN210
CN207 CN206
BEMÆRKNINGER:
W
R
VCC BIT2 BIT1 B
DC DC BL
GND 1OV
PAW-A2W-RTWIRED
AC230V -
PAW-A2W-RTWIRELESS
167032 AC230V Caleffi
Yonos 25/6 AC230V Wilo
PAW-A2W-TSBU - -
PAW-A2W-TSHC - -
PAW-A2W-TSRT - -
PAW-A2W-TSSO - -
Installation af ekstra printkort
Inden du installerer det ekstra printkort, skal trinene nedenfor udføres for at fjerne det udvendige chassis.
Inden du foretager trinene nedenfor, skal du sørge for at slukke for al strømtilførslen (dvs.
strømforsyningen til indendørsenheden, strømforsyning til varmeenheden og strømforsyning til
kedelbeholderen) for at undgå elektrisk stød osv.
Trin 1: Afmontering af kabinetfrontpladen
Følg venligst nedenstående trin for at tage frontpladen ud. Før du fjerner den indendørs enheds frontplade,
skal du altid slukke for al strømtilførsel (dvs. strømforsyning til den indendørs enhed, strømforsyning til
varmeenheden og strømforsyning til beholder).
1. Fjern de 2 monteringsskruer, der er placeret i bunden af frontpladen.
2. Træk let den nedre sektion af frontpladen hen mod dig selv for at fjerne frontpladen fra højre og venstre
krog.
3. Hold i venstre og højre kant på frontpladen for at løfte den op fra krogene.
Trin 2: Åbn dækslet til styreprint
Du bedes følge nedenstående trin for åbne dækslet til styreprint. Før du åbner dækslet til styreprint på
indendørsenheden, skal du altid slukke for al strømtilførsel (dvs. strømforsyning til den indendørs enhed,
strømforsyning til varmeenheden og strømforsyning til beholder).
1. Fjern de 6 monteringsskruer på dækslet til styreprint.
2. Sving dækslet til styreprint til højre.
Antal
Trin 3: Installation af det ekstra printkort 1 på styreprintet
5
1. Se fi gurerne nedenfor, stram holder 4 og holder 5 på styreprintet med skru 6 .
2. Fastgør afstandsstykket 2 og afstandsstykket 3 på styreprintet. Fastgør derefter og skub for at fasthægte
det ekstra printkort på afstandsstykket 2 og afstandsstykket 3 .
5
Afstandsstykke
Holder
10 4
- 5 stk.
Skrue
6
- 5 stk.
HOVEDPRINT-
KORT
5
CN-CNT
3
(WHT)
1
1
CN-PWR2
(BLU)
2
3
CN-PWR (BLK)
1
2 CN-PWR4
(BLK)
1
3
CN-PWR3
(GRN)
1
Trin 4: Tilslutning af det ekstra printkorts 1 ledninger til hovedprintkortet
1. Forbind ledningerne fra ACN (WHT) & ACL (BLK) (fra ekstra printkort 1 ) til CN-PWR (BLK)
: HVID
: RØD
(fra hovedprintkort).
: BLÅ
2. Forbind ledningerne fra CN-COMM (YLW) (fra ekstra printkort 1 ) til CN-CNT (WHT) (fra hovedprintkort).
: SORT
3. Forbind ledningerne fra CN-PWR202 (YLW) (fra ekstra printkort 1 ) til CN-PWR2 (BLU) (fra hovedprintkort).
4. Forbind ledningerne fra CN-PWR204 (YLW) (fra ekstra printkort 1 ) til CN-PWR4 (BLK) (fra hovedprintkort).
5. Forbind ledningerne fra DCN (BLU) & DCP (RED) (fra ekstra printkort 1 ) til CN-PWR3 (GRN)
(fra hovedprintkort).
6. Sørg for at alle forbindelserne er sikkert fastgjort.
7. Før alle ledningerne som vist i fi gurerne nedenfor.
ACN(WHT)
DCN(BLU)
DCP(RED)
CN-PWR204 (YLW)
Hovedprintkort
CN-PWR2 (BLU)
CN-PWR (BLK)
CN-PWR3 (GRN)
ADVARSEL
Krog
Løft op
Skruer
FORSIGTIG
Skruer
Skruer
2 - 6 stk.
Styreprint
Holder 5
- 5 stk.
Skrue
6
- 5 stk.
Ekstra printkort
1
Sørg for, at hullerne
i det ekstra printkort
(6 placeringer)
1
er helt indsat i
Skub
afstandsstykket 2
for at
fasthægte
ACL (BLK) CN-PWR202 (YLW)
Ekstra printkort
1
CN-COMM (YLW)
CN-PWR2 (BLU)
CN-PWR4 (BLK) CN-PWR (BLK)
*Kun for WH-SDC03H3E5 og WH-SDC05H3E5
CN-PWR4 (BLK) CN-CNT (WHT)
Afstandsstykke
3 - 16 stk.
Afstandsstykke
2
Ekstra
printkort
1
Hovedprintkort
CN-PWR3 (GRN)
CN-CNT (WHT)
DANSK
