Goobay 93209 User Manual

Betriebsanleitung für externe USB-SOUNDKARTEN
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur
Benutzung. Bewahren Sie dieses Dokument auf.
1 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!
ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
ACHTUNG! Verletzungsgefahr durch Lärm! Drehen Sie die Lautstärke nicht zu weit auf!
2 Beschreibung und Funktion:
Diese Soundkarten sind zum Anschluss von Audio-Geräten mit 3,5 mm-Klinkenstecker (Audio IN / Audio OUT) an einen PC mit USB-Anschluss konzipiert. Sie eignen
sich für Eingabegeräte, wie Mikrofone und Instrumente, genauso wie für Ausgabegeräte, wie Kopfhörer oder Lautsprecher.
Plug & Play:
Das Installieren einer Treiber-Software von CD-ROM ist nicht erforderlich.
Betriebssysteme: Windows 2000, XP, VISTA, 7, 8, 10 und MAC OS
Modell 93209
Ausstattung
3,5 mm MONO Audio-Eingang (MIC)
3,5 mm STEREO Audio-Ausgang (PHONES)
Stummschaltung für den Audio-Eingang (LED
Betriebs-LED (grün=betriebsbereit)
C-Media Chipsatz
Lieferumfang
Soundkarte, Verlängerungskabel, Betriebsanleitung
3 Anschluss und Bedienung:
1. Stecken Sie die Soundkarte in eine in eine USB-Buchse Ihres PCs/Notebooks. Warten Sie
ca. 5 Sekunden bis das Gerät erkannt wurde
(nur Modell 93209: Betriebs-LED leuchtet grün).
2. Schließen Sie Ihre Audio-Ein- und/oder Ausgabegeräte an.
3. (nur Modell 93209: Aktivieren oder deaktivieren Sie die Stummschaltung für den
Audio-Eingang bei Bedarf über den grauen Schalter (rote LED an = STUMM)) .
4. Entfernen Sie die Soundkarte bei Bedarf über „Hardware sicher entfernen".
4 Haftungshinweis:
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor.See our terms of warranty.
•
Beachten Sie unsere Garantiebedingungen. Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen.
5 Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen
getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit
und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf
dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
6 EU-Konformitätserklärung:
Mit dem CE Zeichen erklärt Goobay
europäischen Bestimmungen erfüllt.
7 Technische Daten:
Modell
Eingangsspannung
Anschlüsse
Kompatibilität
Maße und Gewicht
Revision Date: 2018-10-12
Version 3
Made in China
rot=stumm)
® , eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der
1 x 3,5 mm MONO-Buchse Audio-Eingang, 1 x 3,5 mm STEREO-Buchse Audio-Ausgang, 1 x USB A-Stecker
68878
3,5 mm MONO Audio-Eingang (MIC)
3,5 mm STEREO Audio-Ausgang (PHONES)
Soundkarte, Betriebsanleitung

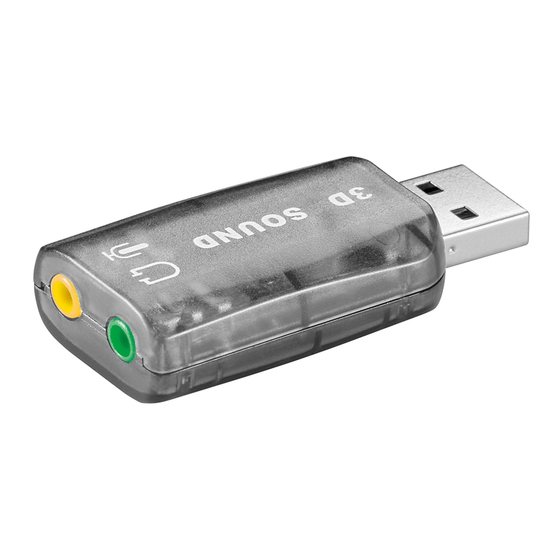

Beispielabbildung:
93209
69 x 2,5 x 1,5 mm | 13,5 g
95451
1
2
68878 & 95451
5 V DC
USB 1.1, 2.0
68 x 2,4 x 1,3 mm | 12,0 g
3
Goobay®
by Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig
Germany
