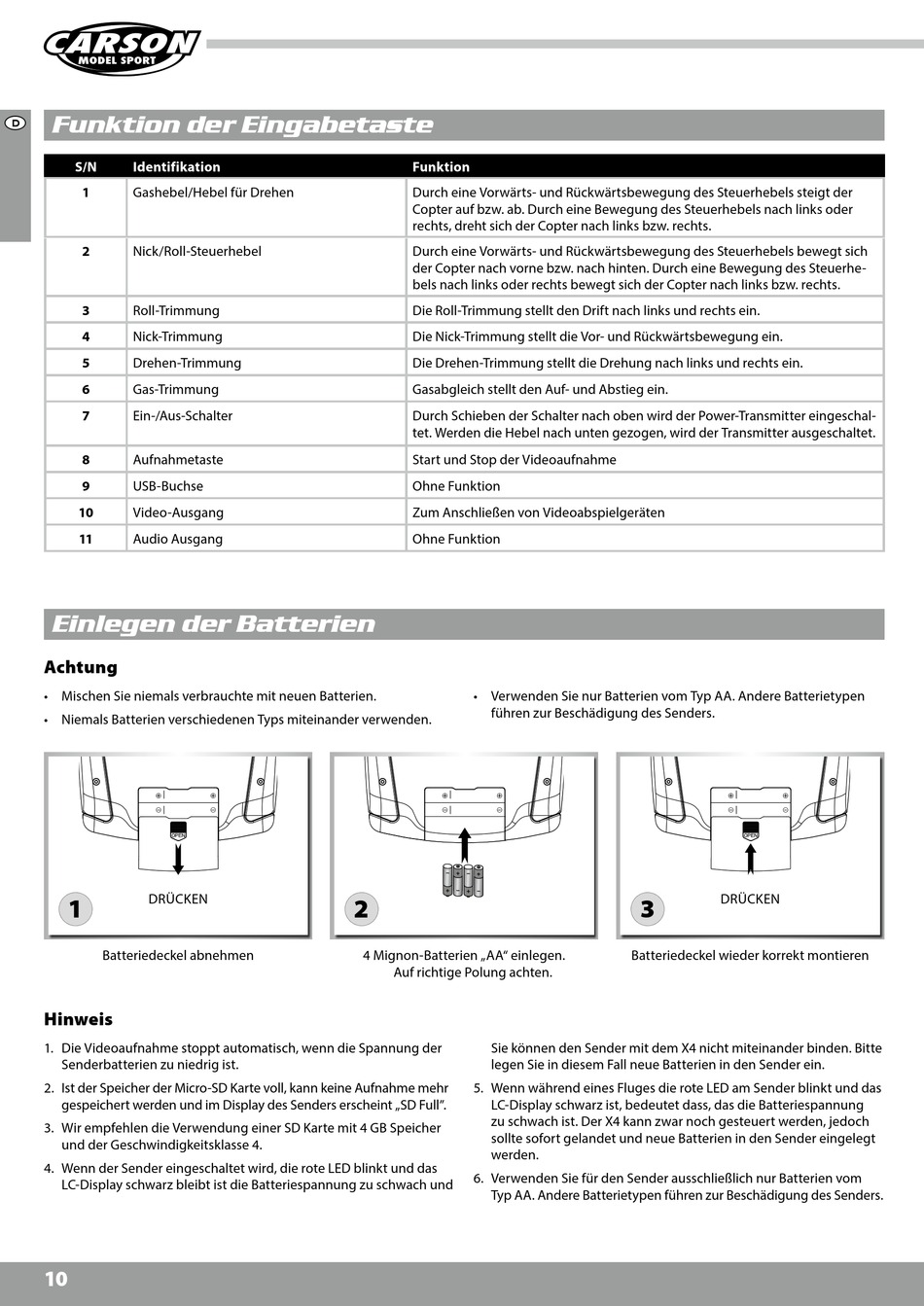

Funktion der Eingabetaste

D
S/N Identifikation
1
Gashebel/Hebel für Drehen
2 Nick/Roll-Steuerhebel
3 Roll-Trimmung
4 Nick-Trimmung
5 Drehen-Trimmung
6 Gas-Trimmung
7
Ein-/Aus-Schalter
8
Aufnahmetaste
9
USB-Buchse
10 Video-Ausgang
11 Audio Ausgang

Einlegen der Batterien

Achtung
• Mischen Sie niemals verbrauchte mit neuen Batterien.
• Niemals Batterien verschiedenen Typs miteinander verwenden.
1 DRÜCKEN
Batteriedeckel abnehmen
Hinweis
1. Die Videoaufnahme stoppt automatisch, wenn die Spannung der
Senderbatterien zu niedrig ist.
2. Ist der Speicher der Micro-SD Karte voll, kann keine Aufnahme mehr
gespeichert werden und im Display des Senders erscheint „SD Full".
3. Wir empfehlen die Verwendung einer SD Karte mit 4 GB Speicher
und der Geschwindigkeitsklasse 4.
4. Wenn der Sender eingeschaltet wird, die rote LED blinkt und das
LC-Display schwarz bleibt ist die Batteriespannung zu schwach und
10
Funktion
Durch eine Vorwärts- und Rückwärtsbewegung des Steuerhebels steigt der
Copter auf bzw. ab. Durch eine Bewegung des Steuerhebels nach links oder
rechts, dreht sich der Copter nach links bzw. rechts.
Durch eine Vorwärts- und Rückwärtsbewegung des Steuerhebels bewegt sich
der Copter nach vorne bzw. nach hinten. Durch eine Bewegung des Steuerhe-
bels nach links oder rechts bewegt sich der Copter nach links bzw. rechts.
Die Roll-Trimmung stellt den Drift nach links und rechts ein.
Die Nick-Trimmung stellt die Vor- und Rückwärtsbewegung ein.
Die Drehen-Trimmung stellt die Drehung nach links und rechts ein.
Gasabgleich stellt den Auf- und Abstieg ein.
Durch Schieben der Schalter nach oben wird der Power-Transmitter eingeschal-
tet. Werden die Hebel nach unten gezogen, wird der Transmitter ausgeschaltet.
Start und Stop der Videoaufnahme
Ohne Funktion
Zum Anschließen von Videoabspielgeräten
Ohne Funktion
• Verwenden Sie nur Batterien vom Typ AA. Andere Batterietypen
führen zur Beschädigung des Senders.
2
4 Mignon-Batterien „AA" einlegen.
Auf richtige Polung achten.
Sie können den Sender mit dem X4 nicht miteinander binden. Bitte
legen Sie in diesem Fall neue Batterien in den Sender ein.
5. Wenn während eines Fluges die rote LED am Sender blinkt und das
LC-Display schwarz ist, bedeutet dass, das die Batteriespannung
zu schwach ist. Der X4 kann zwar noch gesteuert werden, jedoch
sollte sofort gelandet und neue Batterien in den Sender eingelegt
werden.
6. Verwenden Sie für den Sender ausschließlich nur Batterien vom
Typ AA. Andere Batterietypen führen zur Beschädigung des Senders.
3 DRÜCKEN
Batteriedeckel wieder korrekt montieren
