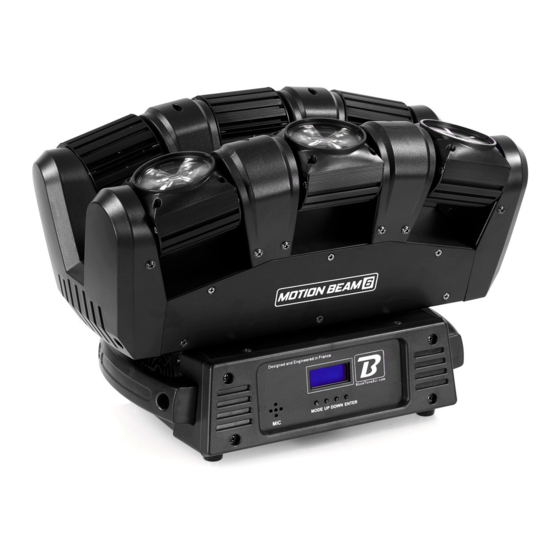

BoomToneDJ Motion Beam 6 User Manual
  1. Manuals
  2. Brands
  3. BoomToneDJ Manuals
  4. Light Fixture
  5. Motion Beam 6
  6. User manual

BoomToneDJ Motion Beam 6 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Motion Beam 6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BoomToneDJ Motion Beam 6

Summary of Contents for BoomToneDJ Motion Beam 6

  • Page 2: Instructions De Sécurité

    MODE D’EMPLOI – USER MANUAL Français 1- Instructions de sécurité Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel. WARNING  Conservez ce manuel pour une future consultation. Si vous revendez cet appareil, veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur. ...
  • Page 3 2-Présentation du Panneau de configuration : Boutons : 1. Menu : Pour accéder aux fonctions. Permet également de revenir en arrière dans la navigation. 2. UP : Navigation dans les menus vers le haut 3. DOWN : Navigation dans les menus vers le bas 4.
  • Page 4 3- Caractéristiques techniques  Sources lumineuses：6 LEDs CREE de 12W RGBW 4 en 1  3 modes de fonctionnement : DMX, Maitre/Esclave, Automatique, Détection musicale  Rotation Tilt infinie  Rotation PAN infinie  Angle de couverture très large  Canaux DMX：6, 21, 33, 36 canaux ...

  • Page 5: Sélection Du Mode De Fonctionnement

    4-Modes de Fonctionnement Sélection du Mode de fonctionnement Affichage Valeur Description DMX address 1-512 Adresse DMX Channel mode 6, 21, 33, 36 Nbr de canaux DMX Slave mode Master Mode Auto SL 1 Mode esclave 1 SL 2 Mode esclave 2 Auto Run mode Auto 0-16 Show 0-16...
  • Page 6 Protocole DMX 6 canaux : Canal Valeur DMX Fonction 000 - 255 Dimmer général 0-100% 000 - 255 Strob 000 - 007 XY Mouvement 01 008 - 022 023 - 037 XY Mouvement 02 038 - 052 XY Mouvement 03 053 - 067 XY Mouvement 04 068 - 082...
  • Page 7 000 - 255 Pan 0°~ 360° 000 – 255 Vitesse PAN 000 - 005 Stop 006 - 126 Pan rotation infinie de rapide à lent 127 - 128 Stop 129 - 249 Pan rotation inversée infinie de rapide à lent 250 - 255 Stop 000 - 255...
  • Page 8 006 - 126 Tilt6 rotation infinie de rapide à lent 127 - 128 Stop 129 - 249 Tilt6 rotation inversée infinie de rapide à lent 250 - 255 Stop 000 - 255 Tilt 6 Enchainement de couleurs Protocole DMX 33 canaux : Canal Valeur DMX Fonction...
  • Page 9 129 - 249 Pan rotation inversée infinie de rapide à lent 250 - 255 Stop 000 - 255 Tilt1 0-180° 000 - 255 Tilt1 Vitesse 000 - 005 Stop 006 - 126 Tilt1 rotation infinie de rapide à lent 127 - 128 Stop 129 - 249 Tilt1 rotation inversée infinie de rapide à...
  • Page 10 127 - 128 Stop 129 - 249 Tilt5 rotation inversée infinie de rapide à lent 250 - 255 Stop 000 - 255 Tilt5 Enchaînement de couleurs 000 - 255 Tilt6 0-180° 000 - 255 Tilt6 Vitesse 000 - 005 Stop 006 - 126 Tilt6 rotation infinie de rapide à...
  • Page 11 006 - 126 Tilt2 rotation infinie de rapide à lent 127 - 128 Stop 129 - 249 Tilt2 rotation inversée infinie de rapide à lent 250 - 255 Stop 000 - 255 Tilt2 Enchaînement de couleurs 000-255 Tilt3 0-180° 000 - 255 Tilt 3 fine 000-255 Vitesse Tilt 3...

  • Page 12: Dépannage

    129 - 249 Tilt6 rotation inversée infinie de rapide à lent 250 - 255 Stop 000 - 255 Tilt6 Enchaînement de couleurs 5. Mode DMX (Connexion DMX)  Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez vous procurer un adaptateur XLR 5 points/3 points.

  • Page 13: Entretien

    o Vérifiez vos câbles DMX o Vérifiez votre adressage DMX o Essayez un autre contrôleur DMX o Vérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui pourrait créer des interférences.  Ne réagit pas au son o Vérifiez le mode de fonctionnement choisi o Vérifiez qu’il n’y a pas de câble DMX branché...

  • Page 14: Unit Description

    WARNING  Please keep this User Manual for future consultation. If you sell the fixture to another user, be sure that they also receive this instruction booklet.  Unpack and check carefully there is no transportation damage before using the fixture.

  • Page 15: Technical Specifications

    ● Light Source: 6 x 12W RGBW 4 in 1 ● Power supply: 100 - 240Vac (50-60Hz) ● Power consumption: 108W ● Packing Size: 450*280*300 mm ● Weight: 14 kg This BoomToneDJ fixture is complying with European standards: EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.
  • Page 16 4- Menu Display Value Description DMX address 1-512 Choose DMX add. Channel mode 6, 21, 33, 36 of DMX channels Slave mode Master Auto mode in master SL 1 Slave mode 1 SL 2 Slave mode 2 Auto Run mode Auto 0-16 Show 0-16 Speed 1-9...
  • Page 17 6 channels DMX Protocole : Channel DMX Value Function 000 - 255 All dimmer 0-100% Strobe 000- 255 Strobe from slow to fast 0—100% Tilt 000-007 No function Movement 008-022 Movement 01 023-037 Movement 02 038-052 Movement 03 053-067 Movement 04 068-082 Movement 05 083-097...
  • Page 18 250-255 Stop 000-255 Tilt1 0-180° 000-005 Stop 006-126 Tilt1 infinite rotate fast to slow 127-128 Stop 129-249 Tilt1 infinite rotate(reverse) slow to fast 250-255 Stop 000-255 Tilt1 Color Chase 000-255 Tilt2 0-180° 000-005 Stop 006-126 Tilt2 infinite rotate fast to slow 127-128 Stop 129-249...
  • Page 19 33 channels DMX Protocole : Channel DMX Value Function 000-255 All dimmer 0-100% 000-255 LED strobe speed slow to fast 000-007 008-022 XY Movement 01 023-037 XY Movement 02 038-052 XY Movement 03 053-067 XY Movement 04 068-082 XY Movement 05 083-097 XY Movement 06 098-112...
  • Page 20 127-128 Stop 129-249 Pan infinite rotate(reserve) slow to fast 250-255 Stop 000-255 Tilt1 0-180° 000-255 Tilt1 Speed Fast to Slow 000-005 Stop 006-126 Tilt1 infinite rotate fast to slow 127-128 Stop 129-249 Tilt1 infinite rotate(reserve) slow to fast 250-255 Stop 000-255 Tilt1 Color Chase 000-255...
  • Page 21 006-126 Tilt5 infinite rotate fast to slow 127-128 Stop 129-249 Tilt5 infinite rotate(reserve) slow to fast 250-255 Stop 000-255 Tilt5 Color Chase 000-255 Tilt6 0-180° 000-255 Tilt6 Speed Fast to Slow 000-005 Stop 006-126 Tilt6 infinite rotate fast to slow 127-128 Stop 129-249...
  • Page 22 127-128 Stop 129-249 Tilt2 infinite rotate(reserve) slow to fast 250-255 Stop 000-255 Tilt2 Color Chase 000-255 Tilt3 0-180° 000-255 Tilt3 Fine 000-255 Tilt3 Fast to Slow 000-005 Stop 006-126 Tilt3 infinite rotate fast to slow 127-128 Stop 129-249 Tilt3 infinite rotate(reverse) slow to fast 250-255 Stop 000-255...
  • Page 23 016-035 Chase 1 036-056 Chase 2 057-076 Chase 3 078-097 Chase 4 098-117 Chase 5 118-138 Chase 6 139-159 Chase 7 160-179 Chase 8 180-200 Chase 9 201-220 Chase 10 221-241 Chase 11 242-255 Chase 12 000-007 Black out 008-024 025-041 042-057 058-074...

  • Page 24: Troubleshooting

    If you using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable. At last unit, the DMX cable has to be terminated with a terminator. Solder a 120 ohm 1/4W resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the DMX-output of the last unit.

  • Page 25: Fixture Cleaning

     Some fixtures don’t respond to the easy controller o You may have a break in the DMX cabling. o Check the LED for the response of the master/ slave mode signal.  No response to the sound o Make sure the fixture does not receive DMX signal. o Check microphone to see if it is good by tapping the microphone.
  • Page 26 Importé par / Imported by BoomtoneDJ – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62...
