Summary of Contents for auna 10006499

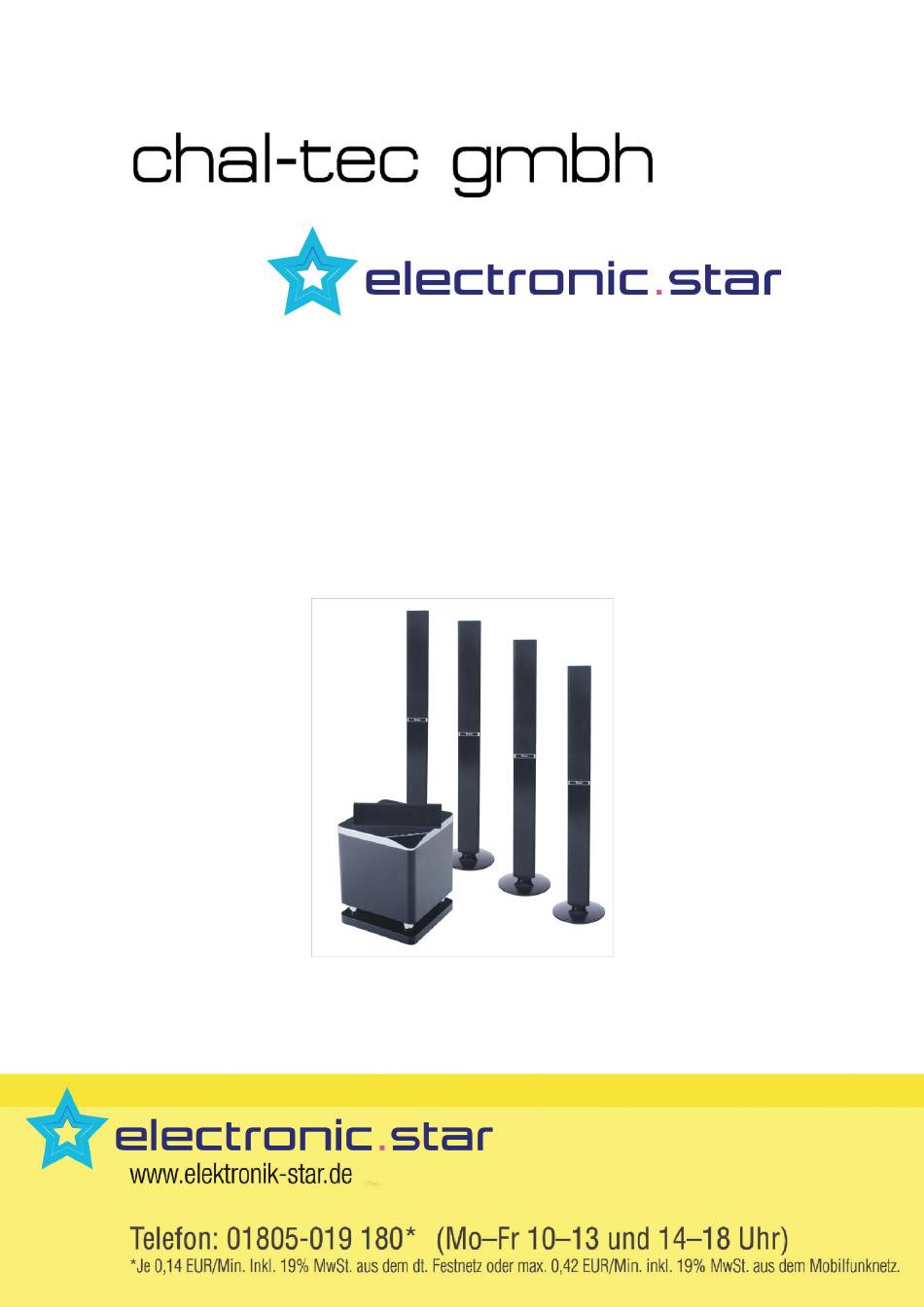

Page 1 5.1 Heimkinosystem 10006499...
Page 2 Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Sicherheitshinweise Achtung: Um einen sicheren Betrieb zu gewährleisten sollten Sie die nachfolgenden Sicherheitshinweise sorgsam durchlesen.
Page 3 Bedienelement an der Vorderseite 1. STANDBY: Standby-Taste 2. MODE: Modiwahl-Taste 3. LED Anzeige 4. VOL-: Lautstärke reduzieren 5. VOL+: Lautstärke erhöhen 6. Fernbedienungsempfänger...
Page 4: Anschlüsse An Der Rückseite
Anschlüsse an der Rückseite 8. 5.1CH Subwoofer-Audioeingang 9. Stereoeingang links 10. Stereoeingang rechts 11. 5.1CH Center-Audioeingang 12. Lautsprecherausgänge FR: Ausgang vorne rechts FL: Ausgang vorne links C: Center-Ausgang RL: Ausgang hinten links RR: Ausgang hinten rechts 13. Ein-/Ausschalter 14. 5.1CH Audioeingang hinten links 15.
Page 5 Fernbedienung 19. RESET: Positionsabfrage 34. STAND-BY: Standby-Taste 20. INPUT: Eingangswahl 35. USB-Control: Stopp 21. Musikmodus 36. VOLUME+: Lautstärke erhöhen 22. MODE: Modiwahl 37. SW+: Subwoofer erhöhen 23. USB Control: Wiedergabe/Pause 38. USB-Control: Vor 24. MUTE: Stummschaltung 39. CEN+: Center-Balance erhöhen 25.
Page 6 1. Vor dem Gebrauch müssen zuerst die passenden Batterien in die Fernbedienung eingelegt werden. 2. Die Fernbedienung benötigt 2x 1.5V/ AAA-Batterien. 3. Legen Sie die Batterien wie hier gezeigt ein. a) Entfernen Sie die Batteriefachabdeckung. b) Legen Sie 2 Batterien der markierten Polung entsprechend ein. c) Setzen Sie die Abdeckung wieder ein.
Page 7 Systemanschluss...
Page 8 Verwenden Sie zum Anschluss der Satelliten-Lautsprecher den Anschluss SPEAKER OUTPUT an der Rückseite des Gerätes. Lautsprecher vorne links Lautsprecher vorne rechts Lautsprecher hinten links Lautsprecher hinten rechts Notiz: Schließen Sie die Lautsprecher den Farben „weiß“ zu „rot“ und „schwarz“ zu „schwarz“ entsprechend...
Page 9: Bedienung
Bedienung A. Ein-/Ausschalten 1. Schließen Sie das Gerät vor dem Einschalten wie in der Anleitung beschrieben an. 2. Verbinden Sie das Gerät mit dem Stromnetz. (ACHTUNG: Die Spannung muss zum Gerät passen.) 3. Schalten Sie das Gerät mittels Hauptschalter an der Rückseite ein, die Standby-LED leuchtet nun.
Page 10: Fehlerbehebung
H. 5.1CH-Eingang 1. Verbinden Sie das den 5.1CH-Eingang des Geräts mit einem 5.1-Ausgangssignal. 2. Drücken Sie INPUT auf der Fernbedienung und wechseln Sie zum 5.1CH-Eingang. 3. Stellen Sie falls nötig alle Einstellungsmöglichkeiten (VOL, SW, FRONT,CEN, SURR) für einen guten Heimkinoeffekt ein. I.
Page 11: Technische Daten
Technische Daten Stromversorgung AC 230V/50Hz Subwooferleistung (RMS) Stromverbrauch 200W 10. Front-Lautsprecherleistung (RMS) 20Wx4 Eingangsempfindlichkeit (Subwoofer) 300mV+/-20mV 11. Center-Lautsprecherleistung (RMS) Eingangsempfindlichkeit (Satellit) 600mV+/-50mV 12. Rück-Lautsprecherleistung (RMS) 20Wx2 Lautsprecherimpedanz (Subwoofer) 8Ω 13. THD (1kHz, 1W) 0.5% Lautsprecherimpedanz (Satellit) 8Ω 14. Frequenzempfindlichkeit 40Hz~20kHz+/-5dB S/N (A-gewichtet) 80dB 15.
Page 12: Important Safeguards
IMPORTANT SAFEGUARDS Caution: Please read carefully all the following important safeguards to en- sure safe operation. Read Instructions - All the safety and operating instructions should be read before the appliance is operated. 2. Retain Instructions - The safety and operating instructions should be retained for future reference. 3.
Page 13: Front Panel Controls And Functions
FRONT PANEL - CONTROLS AND FUNCTIONS 1. STANDBY: Power Standby Button 2. MODE: Mode Selection Button 3. LED Display 4. VOL-: Volume Downward Adjustment Button 5. VOL+: Volume Upward Adjustment Button 6. Remote Sensor...
Page 14: Rear Panel - Controls And Functions
REAR PANEL - CONTROLS AND FUNCTIONS 8. 5.1CH Subwoofer Audio Input 9. Stereo Left Audio Input 10. Stereo Right Audio Input 11. 5.1CH Center Audio Input 12. Speaker Output FR: Front Right Speaker Output FL: Front Left Speaker Outpu C: Center Speaker Output RL: Rear Left Speaker Output RR: Rear Right Speaker Output 13.
Page 15 OPERATING INSTRUCTION - CONTROLS AND FUNCTIONS 19. RESET: Location retrieval 34. STAND-BY: Power Standby 20. INPUT: Input Switch 35. USB Control: Stop 21. Music Mode 36. VOLUME +: Main Volume Up 22. MODE: mode button 37. SW +: Sw Output Up 38.
Page 16 1. Before using the remote controller, please insert correct type of batteries into the battery compartment. 2. The remote controller uses 2x1.5V/AAA batteries. 3. Please insert the batteries as indicated below. a. Remove the battery compartment cover. Insert 2 batteries as per the polarities marked inside the battery compartment. Replace the battery cover.
Page 17 SYSTEM CONNECTION INSTRUCTIONS...
Page 18 Use the SPEAKER OUTPUT jacks on the rear panel of main unit to connect the satellite speakers. Front left Speaker Front right Speaker Rear right Speaker Rear left Speaker Note: Be sure to match the speaker cord to the appropriate jacks on components: "White" to "Red", and "Black"...
Page 19 OPERATING INSTRUCTION A. Switch On/Off the Product 1. Before turning on the system, please connect it according to the System Connection Instruction. 2. Connect AC power supply with this product. (Caution: Power source must be consistent with this product.) 3. Press on the power switch button on the Rear Panel of the main unit to switch on the system, the standby indicator will light up.
Page 20: Troubleshooting
H. 5.1 CHANNELS INPUT 1. Connect the system properly. 5.1 Channels audio output must comply with 5.1 channels audio input. 2. Press INPUT button on the remote controller to shift the status from audio input to 5.1CH channels input. Adjust all output settings including VOLUME, SW, FRONT,CEN,SURR (if necessary) now to enjoy the wonderful and tremendous Home Theater effects.
Page 21: Specifications
SPECIFICATIONS Power Supply AC 230V/50Hz Subwoofer Power Output Total Power Consumption 200W 10. Front Speaker Power Output 20Wx4 Input Sensitivity (Subwoofer) 300mV+/-20mV 11. Center Speaker Power Output Input Sensitivity (Satellite) 600mV+/-50mV 12. Rear Speaker Power Output 20Wx2 Speaker Impedance (Subwoofer) 8Ω...
