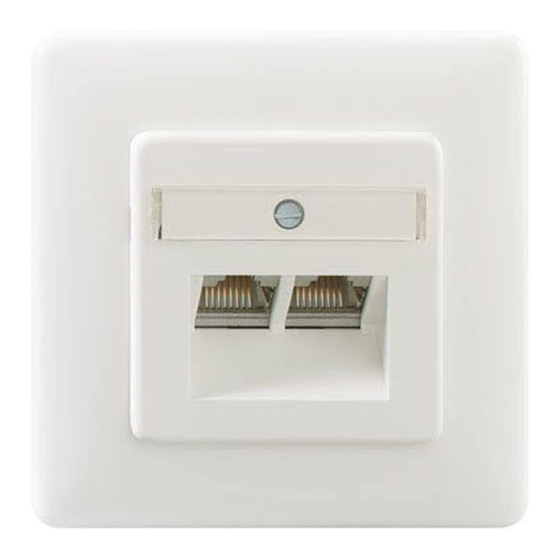

Rutenbeck Up-Accesspoint UAE 2,4GHz 300M rw Mounting Instructions

Sicherheitshinweise
Elektrische Spannung!
Lebensgefahr und Brandgefahr durch elektrische Spannung
von 230 V möglich.
Arbeiten am 230-V-Netz dürfen nur durch Elektrofachpersonal ausge-
führt werden!
Bestimmungsgemäßer Gebrauch
Unterschiedliche Betriebsarten ermöglichen die Funktion als Accesspoint
oder als Repeater um die Reichweite im WLAN-Netzwerk zu erhöhen. Dar-
überhinaus können WLAN-Geräte an das Netzwerk adaptiert werden, die
über keine eigene WLAN-Schnittstelle verfügen. Benutzen Sie das Gerät
zu keinem anderen Zweck. Betreiben Sie das Gerät nur in Innenräumen.
Diese Montageanleitung und die zugehörige Bedienungsanleitung
sind wesentlicher Bestandteil des Gerätes. Sie sind beim Einbau
zu beachten und müssen dem Anwender nach dem Einbau zur
Verfügung gestellt werden.
Allgemeines
Der Up-Accesspoint erweitert die Nutzungsmöglichkeiten moderner,
mobiler Netzwerktechnologien bei geringer Leistungsaufnahme und strah-
lungsarmer Funkemission. Individuelle Funktionseinstellungen erlauben
die Abgrenzung einzelner Accesspoints untereinander und vermeiden so
Überkopplungen der WLAN-Bereiche und Einbußen bei den Datenraten.
Ausführliche Benutzerinformationen finden Sie unter www.rutenbeck.de.
Einbauort
Für eine optimale Funktion des Up-Accesspoints müssen
folgende Bedingungen erfüllt sein:
- Bauen Sie das Gerät nur bestimmungsgemäß in
Wände ein und halten Sie eine Montagehöhe
zwischen 30 und 130 cm ein.
- Bei Verwendung als Repeater oder bei Nutzung der
Mesh-Funktion muss die Signalstärke des zu ver-
stärkenden Signals am Einbauort ≥ 70 dBm sein.
Installation
Anschließen der Netzspannung
Lebensgefahr! Schalten Sie die Netzspannung
vor dem Anschließen frei.
Beachten Sie bei Arbeiten in und an elektrischen Anlagen die fünf Sicher-
heitsregeln nach DIN VDE 0105:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit allpolig feststellen
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken.
Schließen Sie die Netzspannung mittels der Steckklemmen
(Leitungsdurchmesser max. 1,5 mm
Leiters = 8 mm) an. Zum Lösen drücken Sie die Rastnase

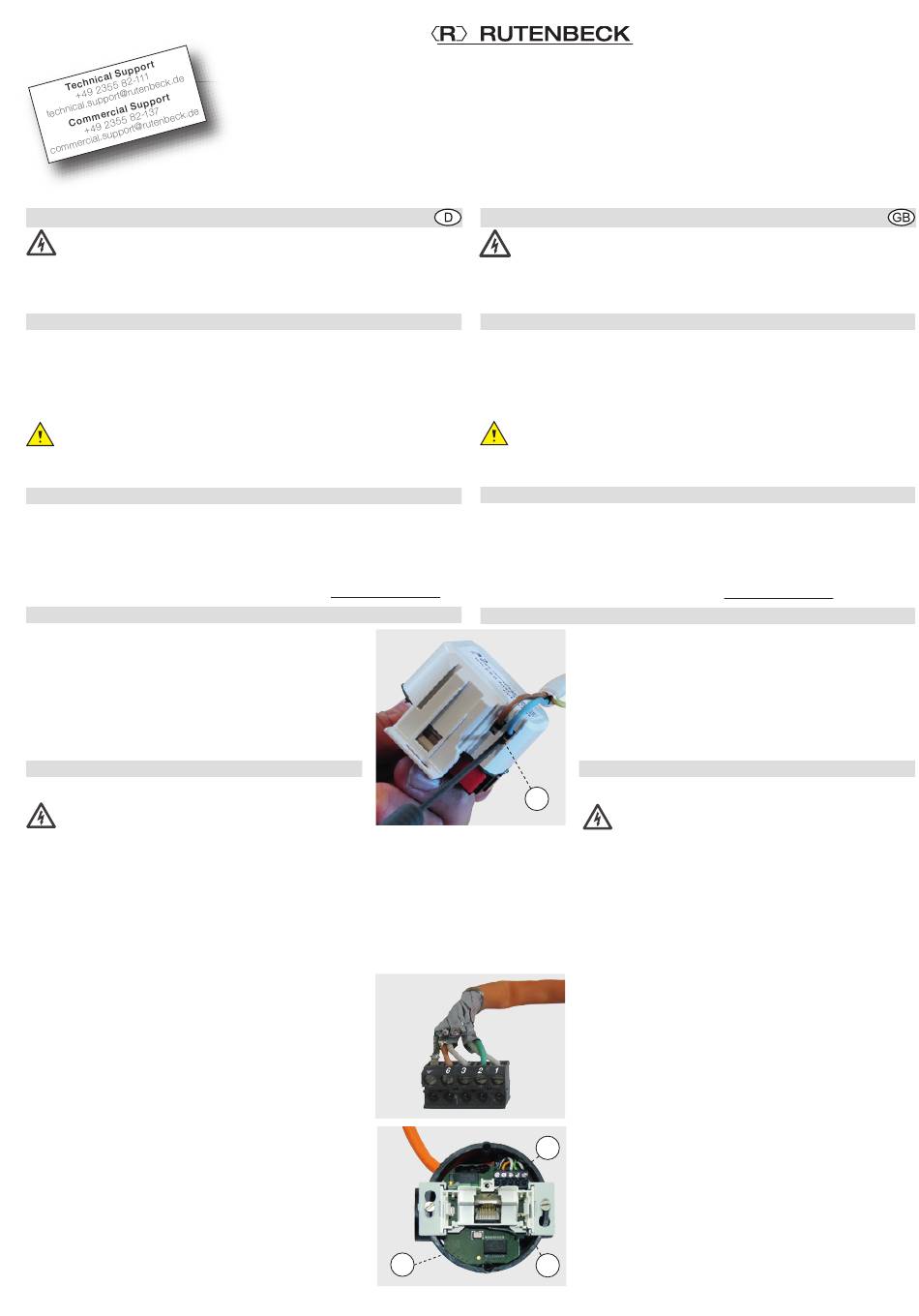

und ziehen Sie die Ader heraus (s. Abbildung 1).
Bei Nichtbeachtung Garantieverlust!
Um eine Beeinflussung des Netzwerks durch Störungen/
Veränderungen im Bereich der 230 V-Installation zu ver-
meiden, trennen Sie stets die Spannungsversorgung akti-
ver Komponenten sowie der Datenendgeräte (PC usw.) von
denen anderer Verbraucher (z. B. Mikrowelle, Staub sauger).
Verwenden Sie eigene Stromkreise, indem Sie z. B.
einen Leitungstrenn- oder -schutzschalter einsetzen und
ggf. einen geeigneten Überspannungsschutz (C-Ableiter).
Kennzeichnen Sie den Stromkreis sowie die zugehörigen
Steckdosen eindeutig, z. B. mit „EDV".
Anschließen des Netzwerk-Kabels an die
Schraubklemmleiste
1 Ziehen Sie das Kabel vorzugsweise oben in die Einbau-
dose ein (B).
1
2
, Abisolierlänge des
2
3
B
Up-Accesspoint UAE 2,4GHz 300M rw
Montageanleitung / Mounting instructions
Safety Instructions
Electrial power supply!
Hazardous to life and fire danger due to electrical voltage
of 230 V!
Work on the 230 V supply may only be carried out by authorized
electricians!
Intended Use
Different operating modes allow the system to function as an access point
or repeater to increase the range of a WLAN network. In addition, WLAN
appliances which do not have their own WLAN interface can be adapted
to the network.
Only use this device for these purposes and operate indoors.
These installation instructions and the relevant operating instruc-
tions are an integral part of the appliance. They must be observed
during installation and must be made available to the user after
installation.
General
The accesspoint extends the use of modern mobile network technologies
with low power consumption and low-radiation emisson.
Individual function settings allow individual access points to be delimited
from one another, thus avoiding overcoupling of the WLAN zones and
losses in data rates.
Detailed user information can be found at www.rutenbeck.de.
Installation location
The following conditions must be met in order to ensure
an ideal functionality of the accesspoint:
|––– 8 mm –––|
- Ensure that the device is only correctly installed into
walls and observe an assembly height of between 30
and 130 cm.
- When used as a repeater or when using the mesh
function, the signal strength of the signal to be ampli-
fied must be ≥ 70 dBm at the installation location.
Installation
Connection of Power Supply
A
Warning! Hazardous for life! Disconnect the
main voltage before connection.
The standard five safety rules according to DIN VDE 0105 apply:
1 Disconnect from the power supply
2 Secure against reconnection
3 Check that equipment is dead
4 Earth and short circuit
5 Cover or screen off all live adjacent parts
Connect power (for releasing press the connector block –
max. cable diameter: 1.5 mm
8 mm – and unplug the wire) – see figure 1.
Loss of warranty failure.
In order to avoid interference of the network by distur-
bances/alterations in the range of the 230 V installation
please always disconnect the power supply of the active
devices as accesspoint of those of other power consum-
ers (e. g. microwave, vacuum cleaner).
Use a separate circuit e. g. by applying a line-protective
or line disconnecting switch or an insulated overvoltage
D
protection (C-arrester) and clearly label the circuit as well
as the belonging jacks clearly, e. g. with 'EDP'.
Connection of network cable to the
screw terminal block
1 Pull the cable preferably from top of the installation
box (B).
C
, cable stripping length:
2
