ELEKTRISCHE TERRASSENHEIZUNG

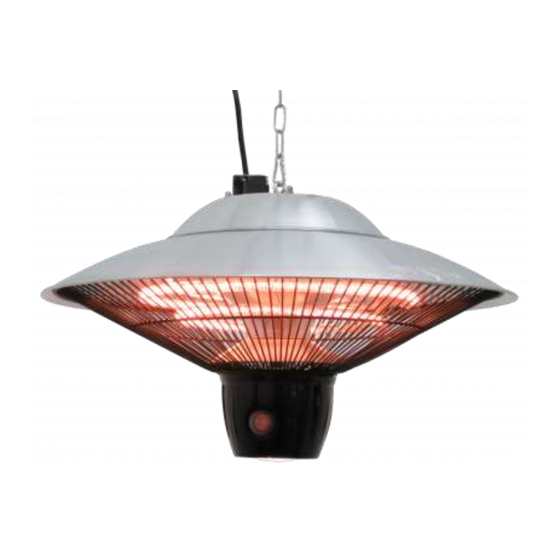

DECKEN-STRAHLER „ATLAS"
Artikel-Nr.: 2971
42 x 29 cm
- BEDIENUNGSANLEITUNG -
Installationsvideos und Aufbauanleitungen
zu unseren Produkten finden Sie unter
www.jet-line-e-trade.de
Nutzername: jet-line • Passwort: user2011
Weitere Produkte für Ihren Garten
finden Sie unter
www.gartenmoebelkauf.de
Produkt-Code:
2971
Produkt-Maße:
ca. 42 x 29 cm
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Jet-Line Atlas
Summary of Contents for Jet-Line Atlas
- Page 1 DECKEN-STRAHLER „ATLAS“ Artikel-Nr.: 2971 42 x 29 cm - BEDIENUNGSANLEITUNG - Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.jet-line-e-trade.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihren Garten finden Sie unter www.gartenmoebelkauf.de Produkt-Code: 2971 Produkt-Maße: ca. 42 x 29 cm...
- Page 2 Vielen Dank, dass Sie sich für den Kauf eines elektrischen Terrassen-Heizstrahlers aus dem Hause Jet-Line entschieden haben. Diese Bedienungsanleitung beinhaltet wichtige Informationen zur sachgemäßen Verwendung und Pflege. Bitte nehmen Sie sich die Zeit, die Anleitung sorgfältig durchzulesen und sich mit allen Aspekten der Bedienung vertraut zu machen, ehe Sie Ihren neuen Heizer in Gebrauch nehmen.
- Page 3 2. Platzieren Sie Ihren Heizer nicht direkt über, unter oder vor einer Steckdose. 3. Das Gerät muss mit einem Mindestabstand von 180 cm zum Boden und 50 cm zur Decke montiert werden. 4. Sollte das Stromkabel beschädigt sein, muss es unverzüglich von einem sachkundigen Fachmann und autorisierten Vertreter des Herstellers ausgetauscht werden.
- Page 4 12. Schalten Sie Ihre Terrassenheizung nicht ein, wenn ein Kabel beschädigt ist, wenn eine Fehlfunktion vorlag oder das Gerät eine Beschädigung aufweist. In einem solchen Fall lassen Sie das Gerät bitte von einem autorisierten Fachbetrieb überprüfen und ggf. erforderliche elektrische oder mechanische Einstellungen oder Reparaturen vornehmen. 13.
- Page 5 20. Zur Vermeidung von Elektroschocks und Bränden, stecken Sie Ihren Heizer am besten direkt in eine 220-240 V / 15 A Steckdose ein. 21. Um den Heizer vom Stromnetz zu trennen, stellen Sie zunächst den Ein-/Ausschalter auf OFF und ziehen dann vorsichtig den Stecker. Ziehen Sie dabei immer direkt am Stecker, niemals am Kabel.
- Page 6 ARTIKELZEICHNUNG Kette Stromkabel Heizungs- abdeckung Heizelement Heizungsgitter ON/OFF- Schalter Betriebs-Schalter LED- Leuchte INSTALLATIONSANLEITUNG A. Die Installation ist von einem qualifizierten Elektriker vorzunehmen. B. Platzieren Sie den Heizer an einer sauberen, ebenen Stelle an der Decke und fixieren Sie ihn auf einem stabilen, tragfähigen Untergrund (wie einem Holzbalken, einer Metallschiene o.
- Page 7 BEDIENUNGSANLEITUNG ⚫ Verbinden Sie den Heizer mit einer geerdeten 220-240V 50Hz Steckdose. ⚫ Betreiben Sie den Heizer nur in aufrechter Position. Unsere Terrassenheizung Modell “Atlas” verfügt über drei Heizstufen. ⚫ ⚫ Der ON/OFF-Schalter verbindet und trennt die Stromversorgung Verbinden Sie den Heizer mit dem Stromnetz und betätigen Sie dann den...
- Page 8 Fernbedienung A. Um die LED-Beleuchtung anzuschalten, drücken Sie den LIGHT-Schalter auf der Fernbedienung B. Um den Heizer bei 600W zu betreiben, drücken Sie die LOW-Taste. C. Um den Heizer bei 900W zu betreiben, drücken Sie die HIGH-Taste. D. Um alle Funktionen abzuschalten drücken Sie die OFF-Taste.
-
Page 9: Problembehandlung
Lebensdauer nicht im Hausmüll entsorgt werden. Es gibt in der EU spezielle Sammelsysteme für deren Entsorgung. Weitere Informationen erhalten Sie von Ihrem zuständigen Entsorgungsunternehmen oder dem Hersteller. Technische Daten • Modell: Atlas • Stromversorgung 220-240V 50-60Hz • Wattleistung max. 1500W • Nettogewicht 2,25 kg... - Page 10 Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.jet-line-e-trade.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihren Garten finden Sie unter www.gartenmoebelkauf.de KBW Trading GmbH Gewerbering 2 88518 Herbertingen Deutschland Tel: 07586-921160 Fax: 07586-9211616 E-Mail: info@jet-line.de www.gartenmoebelkauf.de...
-
Page 11: Manual Instruction
Article-No.: 2971 42 x 29 cm - MANUAL INSTRUCTION - Installation-videos and further instructions for our products can be found on www.jet-line-e-trade.de Username: jet-line • Password: user2011 Further products for your garden can be found on www.gartenmoebelkauf.de Product-Code: 2971 Product Dimension:... -
Page 12: Safety Instruction
Thank you very much for purchasing an Indoor/Outdoor Patio Heater made by Jet-Line. This user manual provides you with valuable information regarding proper care and maintenance of your new product. Please take your time to thoroughly read the instruction and familiarize with all operational aspects of your new heater prior to putting it into operation. - Page 13 2. Do not place the heater directly above, below or in front of an electrical socket. 3. The device must be placed with a minimum distance of 180 cm to the floor and 50 cm to the ceiling. 4. Should the power supply cord be damaged, it immediate needs to be replaced by an authorized agent or other professional to avoid danger.
- Page 14 12. Do not operate the heater if the cord is damaged, if it shows any malfunction has been dropped or damaged in any other way. In this case, please return the device to an authorized service facility for examination, electrical or mechanical adjustment or repair. 13.
- Page 15 20. To minimize the risk of electric shock, please plug the unit directly into a 220-240 V 15A electrical socket. 21. To disconnect the heater, please turn the controller to OFF, then remove the plug from the outlet, by firmly pulling on the plug. Never pull on the cord. 22.
-
Page 16: Product Drawing
PRODUCT DRAWING Chain Electric Cord Heating Cover Heting Unit Radiator Grills ON/OFF- Switch Operating Switch LED-Light INSTALLATION INSTRUCTION A. The heater needs to be installed by a qualified electrician. B. Install the heater on a firm and even surface on the ceiling and make sure the mounting base is stable enough to hold its weight (such as a wooden beam, metal rail etc.). - Page 17 ⚫ Plug the patio heater into a grounded 220-240V 50 Hz power outlet. ⚫ Only operate the heater when it is in an upright position. ⚫ Our electric patio heater “Atlas” is equipped with three heat levels. ⚫ The ON/OFF-Switch controls the power of the heater.
- Page 18 Remote Control A. To operate the LED-light only, press LIGHT. B. To operate the heater with 600W, press LOW. C. To operate the heater with 900W, press HIGH. D. To turn off all functions, press OFF. NOTE: The main power switch must be turned on to use the remote control Operating Switch You can also use the Operating Switch to adjust your heater to the requested function.
-
Page 19: Troubleshooting
There are certain collection systems for recycling in the EU. For more information please contact the local authority or the retailer from whom you purchased the product. Technical Data • Model: Atlas • Power Supply 220-240V 50-60Hz • Max. wattage. 1500W • Net weight 2,25 kg... - Page 20 Installation-videos and further instructions for our products can be found on www.jet-line-e-trade.de Username: jet-line • Password: user2011 Further products for your garden can be found on www.gartenmoebelkauf.de KBW Trading GmbH Gewerbering 2 88518 Herbertingen Germany Phone: 07586-921160 Fax: 07586-9211616 E-Mail: info@jet-line.de...
