Lindy 43246 User Manual

USB 3.1 Type C to Mini
DisplayPort Converter
with Power Delivery
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale
Hersteller / Manufacturer (EU):
LINDY-Elektronik GmbH LINDY Electronics Ltd.
Markircher Str. 20 Sadler Forster Way
68229 Mannheim Stockton-on-Tees, TS17 9JY
Germany England
Email: info@lindy.com , postmaster@lindy.co.uk
T: +49 (0)621 470050 T: +44 (0) 1642 754000
No. 43246
Tested to comply with
FCC Standards
For Home and Office Use!
© LINDY Group - FIRST EDITION (October 2018)
User Manual
Introduction
Thank you for purchasing the USB 3.1 Type C to Mini
DisplayPort Converter with Power Delivery. This product has
been designed to provide trouble free, reliable operation. It
benefits from both a LINDY 2 year warranty and free lifetime
technical support. To ensure correct use, please read this
manual carefully and retain it for future reference.

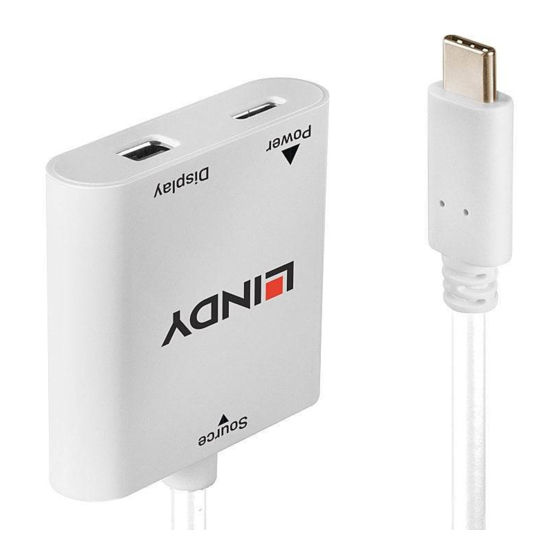

This USB 3.1 Type C to Mini DisplayPort Converter with Power
Delivery allows you to connect a Mini DisplayPort monitor to
your computer via a USB Type C port with support for
DisplayPort Alternate Mode. An additional USB Type C Power
English
Delivery port allows you to charge your Macbook or Notebook
Deutsch
by connecting a compatible power supply (not included).
Français
Italiano
Package Contents

USB 3.1 Type C to MiniDP Converter with Power Delivery

This Manual
Features

Compatible with all USB Type C equipped computers with
DisplayPort Alternate Mode

Input: USB 3.1 Type C connector – male

Output: Mini DisplayPort female

Max. resolution: 4K 3840 x 2160p 60Hz

Chipset: VL100

USB Type C Power Delivery port for charging (no data
transfer), max. 60W (20V at 3A)
Installation & Operation
The DisplayPort Alternate Mode on the USB Type C connector
standard uses the USB C connector as a video output without
the need for additional drivers or software.
To begin using the converter simply connect the USB 3.1 Type
C connector of the converter to the USB 3.1 Type C port of your
computer and the Mini DisplayPort socket of the converter to
the Mini DisplayPort connector of your monitor using an
appropriate male to male cable (not included).
By connecting a compatible USB Type C power supply it is also
possible to charge your Macbook or Notebook using the Type C
Power Delivery port at up to 60W (20V at 3A maximum), just
connect the power supply to the Power Delivery port when
required.
lindy.com
English Benutzerhandbuch
Einführung
Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefal-
len ist und danken Ihnen für Ihr Vertrauen. Sie können sich
jederzeit auf unsere Produkte und einen guten Service verlas-
sen. Dieser USB 3.1 Typ C auf Mini DisplayPort Konverter mit
Power Delivery unterliegt einer 2-Jahres LINDY
Herstellergarantie und lebenslangem, kostenlosen
technischen Support. Bitte lesen Sie diese Anleitung sorgfältig
und bewahren Sie sie auf.
Dieser USB 3.1 Typ C auf Mini DisplayPort Konverter ermög-
licht den Anschluss eines Mini DisplayPort-Monitors an einen
Computer mit dem neuen USB Typ C Anschluss, der den
DisplayPort Alternate Mode unterstützt. Ein zusätzlicher USB
Typ C Power Delivery Port ermöglicht das Aufladen Ihres
Macbooks bzw. Notebooks mit einem geeigneten Netzteil
(nicht enthalten).
Lieferumfang

USB 3.1 Typ C auf Mini DisplayPort Konverter mit Power
Delivery

Dieses Handbuch
Eigenschaften

Kompatibel mit allen Computern mit USB Typ C-
Anschluss mit DisplayPort Alternate Mode

Eingang: USB 3.1 Typ C Stecker

Ausgang: Mini DisplayPort Buchse

Maximale Auflösung: 4K 3840 x 2160p 60Hz

Chipsatz: VL100

USB Typ C Power Delivery Anschluss zum Laden (kein
Datentransfer), max. 60W (20V /3A)
Installation & Betrieb
Der DisplayPort Alternate Mode verwendet den USB Typ C-
Anschluss als Videoausgang, eine Installation von Treibern ist
daher nicht erforderlich.
Stecken Sie den USB 3.1 Typ C-Stecker des Konverters in die
USB 3.1 Typ C-Buchse Ihres Computers und verbinden Sie
den Mini DisplayPort-Anschluss des Konverters mit dem Ihres
Monitors. Dazu benötigen Sie ein Mini DisplayPort-Kabel
Stecker – Stecker (nicht enthalten), welches im Allgemeinen
Ihrem Monitor beiliegt.
Über den USB Typ C Power Delivery-Anschluss können Sie
bei Bedarf mithilfe eines geeigneten Netzteils (nicht enthalten)
Ihr Macbook oder Notebook aufladen.
Deutsch
