Becker SMI-BOX Install Manual

de
1. Installation des SMI-BOX
Treibers
Installieren Sie von der beiliegenden CD den SMI-
BOX Treiber:
Folgen Sie dabei den Anweisungen auf dem Bildschirm.
2. Verbinden Sie die SMI-BOX mit
dem PC
Verbinden Sie die SMI-Box mit dem beiliegenden USB-
Kabel und einem freien USB-PORT Ihres PCs.
Die SMI-BOX wird nun automatisch erkannt.
Im Hardwaremanager finden Sie die SMI-BOX als
USB-COMPORT. In den erweiterten Einstellungen
können Sie die aktuelle COM-PORT Zuordnung
einsehen und verändern.
3. Installation des SMI-
easyMonitor
Installieren Sie von der beiliegenden CD den SMI-
easyMonitor:
Folgen Sie dabei den Anweisungen auf dem Bildschirm.
SMI-BOX INSTALLATIONSANLEITUNG

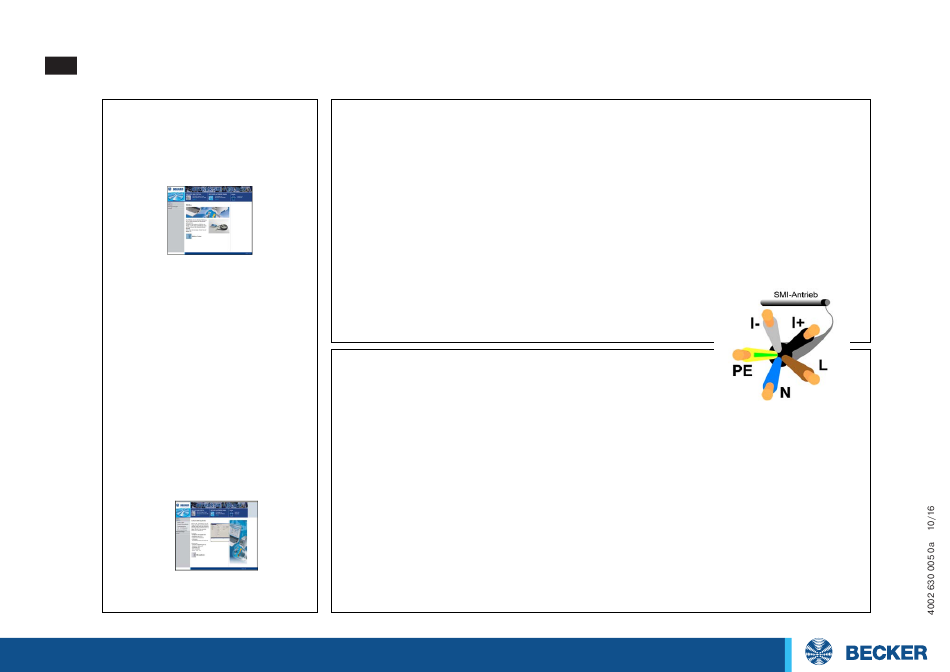

4a. Masterbetrieb (kein SMI-Aktor vorhanden)
Ziehen Sie den Netzstecker der SMI-BOX!
Stellen Sie sicher, dass der SMI-Leitungsstrang spannungsfrei ist!
Verbinden Sie alle Adern des SMI-Leitungsstrangs mit der 5-poligen SMI-Klemme der SMI-BOX.

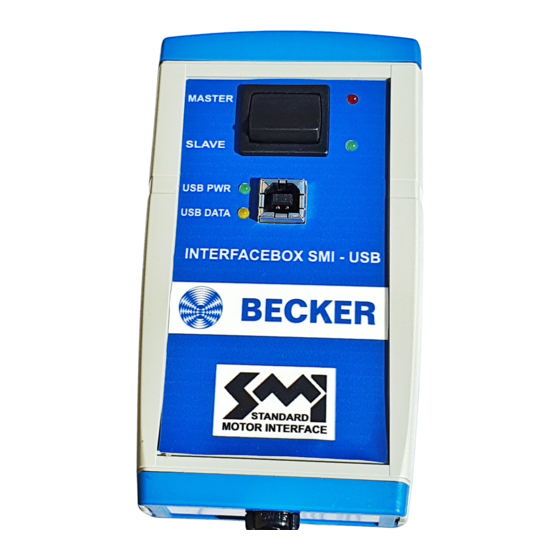

Schalten Sie den Schalter auf der SMI-BOX auf Master.
Stecken Sie den Netzstecker der SMI-BOX.
Starten Sie den SMI-easyMonitor.
Stellen Sie unter Option/Einstellung den verwendeten COMPORT des USB-COMPORTS ein.
Der SMI-easyMonitor kann nun verwendet werden.
Vor dem Lösen der Adern des SMI-Leitungsstrangs unbedingt den Netzstecker
!
der SMI-BOX ziehen
4b. Slavebetrieb (SMI-Aktor ist vorhanden)
Ziehen Sie den Netzstecker der SMI-BOX!
Stellen Sie sicher, dass der SMI-Leitungsstrang spannungsfrei ist!
Stellen sie eine Verbindung mit den Adern I+ und I- des SMI-Leitungsstrangs und mit der 5-poligen SMI-Klemme der SMI-BOX her.
Schalten Sie den Schalter auf der SMI-BOX auf Slave.
Deaktivieren Sie die Kommunikation des Aktors mit den SMI-Antrieben durch Ziehen des KNX/LON-Bussteckers am Aktor.
Starten Sie den SMI-easyMonitor.
Stellen Sie unter Option/Einstellung den verwendeten COMPORT des USB-COMPORTS ein.
Der SMI-easyMonitor kann nun verwendet werden.
Vor dem Lösen der Adern I+ und I- den SMI-Leitungsstrang spannungsfrei schalten!
