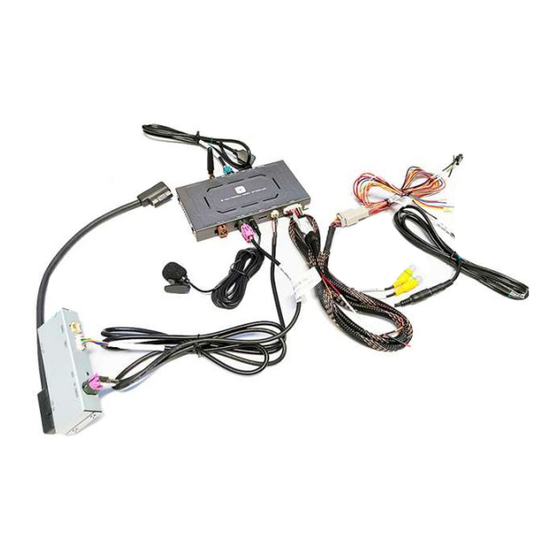

AUDI MMI G2G SMARTBOX Interface
Anleitung / Quick Guide
German / English
Inhalt
INSTALLATION ........................................................................ 1
TASTEN FUNKTIONEN / KEY FUNCTIONS .............................. 6
WIRELESS CARPLAY CONNECTION ........................................ 6
KONFORMITÄTSERKLÄRUNG .................................................. 7
Advertisement
Table of Contents
Related Manuals for REAL MEDIA SHOP TAFFIO AUDI MMI G2G SMARTBOX
Summary of Contents for REAL MEDIA SHOP TAFFIO AUDI MMI G2G SMARTBOX
- Page 1 AUDI MMI G2G SMARTBOX Interface Anleitung / Quick Guide German / English Inhalt INSTALLATION ................ 1 TASTEN FUNKTIONEN / KEY FUNCTIONS ......6 WIRELESS CARPLAY CONNECTION ........6 KONFORMITÄTSERKLÄRUNG ..........7...
- Page 2 INSTALLATION...
- Page 3 REMOVE THE GLOVE BOX / HANDSCHUHFACH AUSBAUEN 1. Display LVDS Connector 2. 12v, B++ and GND Connection Fuse Box / Sicherungskasten -Connect Red and Yellow Wires to the Ignition and Black to GND -Rote/Gelbe Kabel mit der Zündung und das Schwarze mit dem Masse verbinden...
- Page 4 3. MMI Wire Connection Remove the MMI Connector and Connec the Blue wire to Pin No 16...
- Page 5 4. CAN- and CAN+ WIRES CONNECTION Check if your car has 20 OR 26 PINS GATEWAY CONNECTOR and connect the CAN+ and Can + Wiress accordingly 20 Pins Gateway Connector Connect CAN+ to Pin No.15 Connect CAN- to Pin NO.5 26 Pins Gateway Connector Connect CAN+ to Pin No.6 Connect CAN- to Pin NO.19...
- Page 7 TASTEN FUNKTIONEN / KEY FUNCTIONS WIRELESS CARPLAY CONNECTION 1. SELECT Carplay / Wählen Sie Carplay 2. Turn On Phone Wifi / Schalten Sie ihr W-LAN ein 3. Turn On phone Bluetooth and connect with AutoKit / Schalten Sie Bluetooth ein und verbinden Sie es mit AutoKit...
- Page 8 KONFORMITÄTSERKLÄRUNG Konformitätserklärung Der Hersteller/ Importeur Real Media Shop Gladbacherstr. 475a D-41460 Neuss Deutschland erklärt hiermit, dass folgendes Produkt Produktbezeichnung: SMART BOX: C2 MMI, C2 MIB2, CP11, C2-CIC allen einschlägigen Bestimmungen der EU Funkanlagen-Richtlinie RED 2014/53/EU entsprechen. Die Artikelentsprechen folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen: Gesundheit und Sicherheit gemäß...
