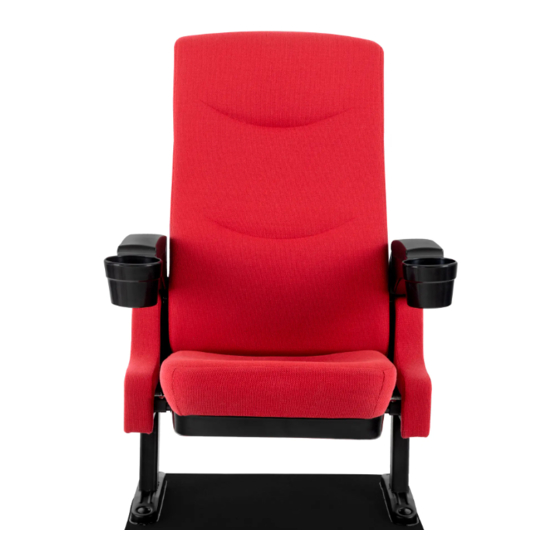

Montageanleitung Kinosessel CS-600 Movieking
Vielen Dank für Ihren Einkauf bei uns. Wir wünschen viel Freude mit
Ihrem neuen Stagecaptain Kinosessel.

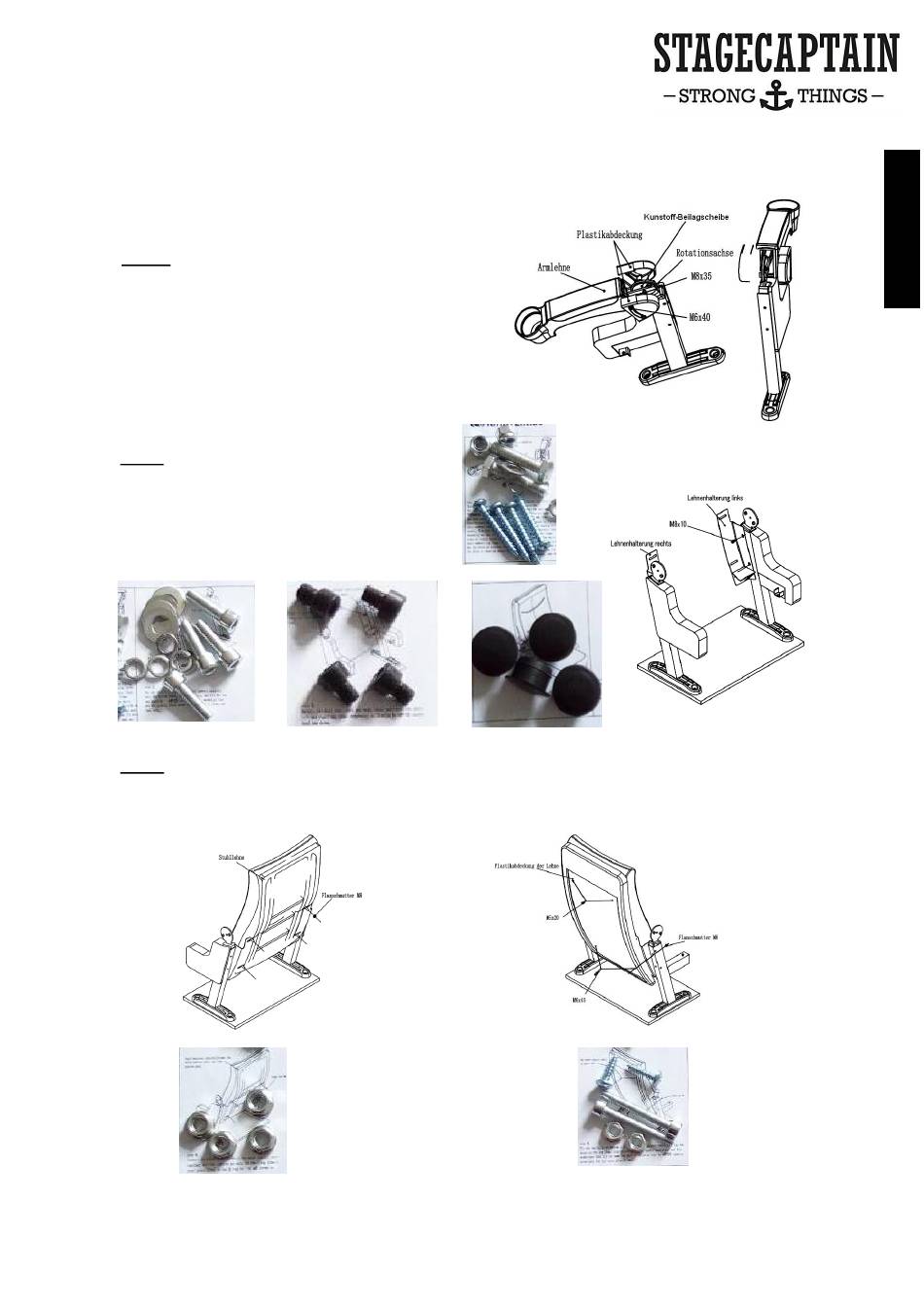

1.Schritt:
Die Lieferung besteht aus 2 Kartons. Nehmen Sie sämtliche Teile
aus den beiden Kartons und beginnen Sie den Aufbau mit dem
Seitenfuß und der Armlehne/Getränkehalterung. Platzieren Sie die
Kunststoff-Beilagscheibe (zur Schonung des Metalls) an der
Rotationsachse und schrauben Sie nun mit den M8x35 Schrauben,
den passenden Muttern sowie den Beilagscheiben die Armlehne an
die Rotationsachse. Anschließend werden die beiden
Plastikabdeckungen je Seite mit den M6x40 Schrauben angebracht.
2.Schritt:
Befestigen Sie die beiden Armstützen nun auf der
Bodenplatte (M8x25 Schrauben, runde Plastikabdeckungen
mit Gummihammer vorsichtig hineinklopfen) und Schrauben
Sie die beiden Lehnenhalterungen an den Armstützen fest
(M8x10 Schrauben).
3.Schritt:
Bringen Sie nun die Stuhlrücklehne (M8 Schrauben und Flanschmuttern) sowie die Plastikabdeckung der Lehne an die
Halterungen an (M5x20 und M6x45 Schrauben).
1
D
E
U
T
S
C
H
Advertisement
Table of Contents
Related Manuals for Stagecaptain CS-600 Movieking Series
Summary of Contents for Stagecaptain CS-600 Movieking Series
- Page 1 Montageanleitung Kinosessel CS-600 Movieking Vielen Dank für Ihren Einkauf bei uns. Wir wünschen viel Freude mit Ihrem neuen Stagecaptain Kinosessel. 1.Schritt: Die Lieferung besteht aus 2 Kartons. Nehmen Sie sämtliche Teile aus den beiden Kartons und beginnen Sie den Aufbau mit dem Seitenfuß...
- Page 2 4.Schritt: Zur Anbringung des Sitzpolsters und zur Einrichtung des automatischen Hochklappmechanismus beim Verlassen des Sessels (Federspannung), müssen Sie zunächst die Rotationsachse der Sitzschale um 90° nach hinten drehen. Hier empfiehlt sich die Zuhilfenahme eines langen Schraubenziehers o.ä. als „Hebel“, in der Schraubenbohrung um die Achse nach hinten zu drehen. Halten Sie die Spannung mithilfe des Schraubenziehers und stecken Sie die beiden M8x40 Schrauben beidseitig in die vorgesehene Bohrung.
- Page 3 Step 1: The delivery consist of 2 cartons. Please take out all parts and start the installation by taking the sidefoot and Armrest with Cupholder firstly. Take out the round black, flat plastic-washer (Sound deadening effect) and put it onto the sides of rotate socket of the chair’s armrest leg frame.Align the holes of the armrest and the rotating rod, then please take the bolt m8X35 into the hole of rotation socket, and take the nut of m8, flat washer/spring washer to fix it.Afterwards please take the self-tapping...
- Page 4 Step 4: Place the seat cushion between the 2 side legs onto the metal brackets. Please rotate the axis of the seat pan 90° backwards direction (A screwdriver put into the drilling hole might help you as a leverage action). Hold the axis like that and parallely fix the axis onto the leg's holder metal bracket by m8 bolt and flat washer.
