Metz Connect E-DAT Series Final Assembly Manual

Endmontage
Final assembly
Ë
Ê
Geräteabdeckung am Patchfeldrahmen ansetzen Ê und nach
unten einrasten Ë.
Apply the cover to the patch panel frame Ê and click it down-
wards into place Ë.
Anschluss des Potentialausgleichs
Fit the earthing lead
Öffnen der Geräteabdeckung
Opening of the Panel Cover
Ë
Ê
Rasthaken leicht eindrücken Ê und die Geräteab deckung
nach oben klappen Ë.
Slightly push-in the snap-fits Ê and turn the cover up Ë.
Wichtiger Hinweis (für
Abnahmemessung)
Geräteabdeckung muss aufgesetzt sein, wenn Gerät
in Betrieb ist oder die Abnahmemessung durchgeführt
werden soll.
Important Note (for Operation and Acceptance
Measurement)
The panel cover has to be put on for operation and the
acceptance measurement.
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Tel. +49 7702 533-0 | Fax +49 7702 533-433
Weitere Dokumentationen siehe / Further documentation see www.metz-connect.com
E-DAT kompakte Patchfelder
E-DAT compact Patch Panels
Montagehinweis

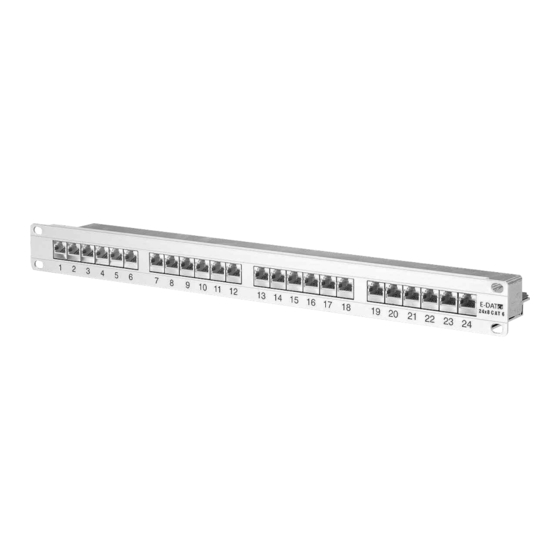

E-DAT C6 24x8(8) 1HE LSA Cat.6 Patchfeld Class E
E-DAT C6
130855-E
E-DAT C6
E-DAT C6
130855C-E
E-DAT design 24x8 Patchfeld Class E / Cat.6 Link bis 250MHz
E-DAT design 24x8 Patch Panel Class E / Cat.6 Link bis 250 MHz
130853-E
Betrieb und
/ Mounting information
24x8(8) 1RU LSA Cat.6 Patch Panel Class E
24 Port 1HE LSA Cat.6 Patchfeld
A A
24 Port 1RU LSA Cat.6 Patch Panel
A A
Link 500 MHz
A
Link 500 MHz
A
