Summary of Contents for Dietz 1213

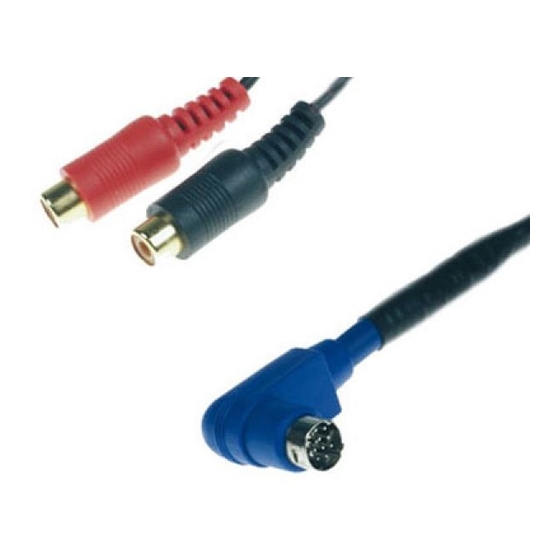

- Page 1 Multimedia Adapter Bedienungsanleitung Instruction manual 1213 Audiotechnik Dietz Vertriebs-GmbH ● Benzstr. 12 ● 67269 Grünstadt ● info@dietz.biz ● www.dietz.biz ® Copyright © by Audiotechnik Dietz Vertriebs-GmbH ● Germany Rev 1, Stand: 08 / 2007...
-
Page 2: Table Of Contents
Technische Daten ..............................7 Allgemeine Hinweise Sehr verehrter Kunde, vielen Dank, dass Sie sich für ein Produkt der Firma Audiotechnik Dietz entschieden haben. Sie haben eine hervorragende Wahl getroffen. Bei der Entwicklung des Produktes wurde besonders auf Ihre persönliche Sicherheit, kombiniert mit bestmöglichstem Bedienungskomfort, modernem Design und aktuelle Produktionstechniken geachtet. -
Page 3: Allgemeine Sicherheitshinweise
Setzen Sie das Gerät keiner starken Sonnenbestrahlung oder anderen starken Hitzeeinwirkungen aus! Montieren Sie das Gerät nie in der Nähe von oder gar über Radiatoren, Warmluftschläuchen oder anderen Wärmequellen. ® Copyright © by Audiotechnik Dietz Vertriebs-GmbH ● Germany Rev 1, Stand: 08 / 2007... -
Page 4: Hinweise Auf Voraussetzungen Für Den Bestimmungsmäßigen Betrieb
Setzen Sie das Gerät nur in dem ihm zugedachten Bereich ein. Bei zweckfremdem Gebrauch, nicht fachgerechter Installation oder bei Umbauten erlöschen die Betriebs- erlaubnis und der Garantieanspruch. ® Copyright © by Audiotechnik Dietz Vertriebs-GmbH ● Germany Rev 1, Stand: 08 / 2007... -
Page 5: Installation
1. Das Navigationsgerät ausbauen und vom Bordnetz trennen. 2. Den blauen Winkelstecker des 1213 an der Rückseite des Navigationssystems einstecken. 3. Ist die Anzeige TV/Video im Funktions-Menü vorhanden, muss die blaue Leitung des 1213 mit Spannung versorgt werden. (z.B. Remote des Wiedergabegerätes oder Zündung -Klemme 15). - Page 6 Betriebssoftware der B-Versionen vorhanden ist. Dann ist im Menü der Eintrag AUX nicht vorhanden, sondern nur "TV/Video". Dieser wird auch nach Auflegen der VID-ON Leitung (blaue Leitung des 1213) nicht aktiv. Dann ist ein Software-Update auf den aktuellen Stand 16.11.2000 nötig.
-
Page 7: Wartungshinweise
Das Gerät ist für den automotiven Bereich gedacht und hat daher eine Lebensdauer von maximal 10 Jahren. ® Audiotechnik Dietz Vertriebs-GmbH Benzstr. 12 D-67269 Grünstadt Germany info@dietz.biz www.dietz.biz ® Copyright © by Audiotechnik Dietz Vertriebs-GmbH ● Germany Rev 1, Stand: 08 / 2007... - Page 8 Installation ................................11a l l a T f - 0 0 5 T c 2 2 1 T 6 6 5 6 4 9 . 6 2 7 0 E o f c o n t e n t ® Copyright © by Audiotechnik Dietz Vertriebs-GmbH ● Germany...
- Page 9 Warning! Risk of fire or electric shock! Don´t put anything on the power cable! This can damage the cable. ® Copyright © by Audiotechnik Dietz Vertriebs-GmbH ● Germany Rev 1, Stand: 08 / 2007...
- Page 10 This product should not be placed in a built-in installation such as a bookcase or rack Tm( )TjET ® Copyright © by Audiotechnik Dietz Vertriebs-GmbH ● Germany Rev 1, Stand: 08 / 2007...
- Page 11 2. Connect the blue angled plug from 1213 with the jack in the rear of the navigation system. 3. In case “TV/Video” appears in the function menu, the blue wire from 1213 has to be connected with +12V. (e.g. remote from the video source or +12V ignition) To get further instructions for use or switching the AUX input, please refer to the navigation-manual.
- Page 12 VW MFD-units with the index "C" sometimes have got the old B-software version. In this case AUX can not be found in the menu. Instead of AUX you will find „TV/Video“. Even after connecting VID-ON (blue wire of 1213) you will not succeed. In this case it is necessary to bring the software up-to-date (16.11.2000).
- Page 13 This unit is only for automotive use and has therefore a lifetime of max. 10 years. ® Audiotechnik Dietz Vertriebs-GmbH Benzstr. 12 D-67269 Grünstadt Germany info@dietz.biz www.dietz.biz ® Copyright © by Audiotechnik Dietz Vertriebs-GmbH ● Germany Rev 1, Stand: 08 / 2007...
