TEXIO GRA-413 Instruction Manual

取扱説明書
ラックマウントアダプタ
GRA-413
ラックマウントフレーム GRA-413 は、当社 LSG-2100S を JIS 規格または EIA 規格の標準ラックにマウントするためのアダプタです。
1. 構成部品リスト
部品名
① 金具
② JIS ラック金具
③ セムスネジ Ｍ３×８
④ セムスネジ Ｍ４×８

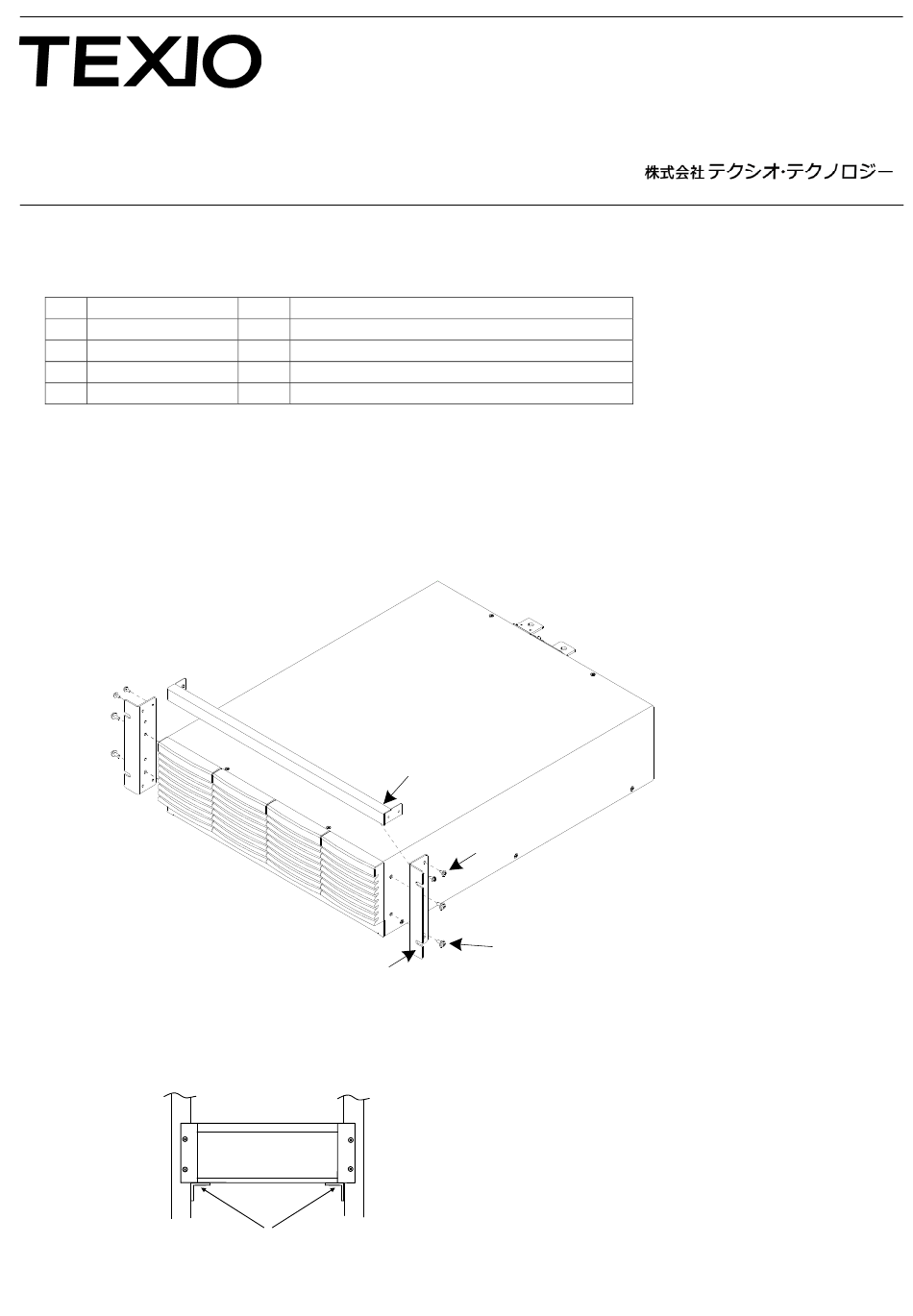

2. ラックマウントアダプタの製品への取付方法
(1) 製品のゴム足を取り外す。
(2) 金具①を製品に M4×８のネジで取りつける。EIA 用金具と JIS 用金具のどちらかを使用します。EIA ラックの場合、②は使用しない。
(3) JIS 規格ラックの場合
機器の上側に JIS ラック金具②を載せ金具①に M3×８のネジ③を使用して取付ける。
注意事項
○ 重量物ですので、ラックに収納後はサポートアングルを取付けてください。
数量 備考
4 個 EIA 用 2 個（H133） JIS 用 2 個(H149)
1 個 ＊JIS 規格用
＊JIS 規格用
4 個
8 個 EIA 用 4 個（H133） JIS 用 4 個(H149)
①
サポートアングル
②
③
④
＊当社ではサポートアングルを用意しておりません。
市販のラックを使用されている場合、サポートアングルはそのラック
のメーカが販売しているものをご使用ください。
上下に隙間無く収納される場合は、サポートアングルにより取付か
ない場合がありますのでご確認のうえ取付けてください。
