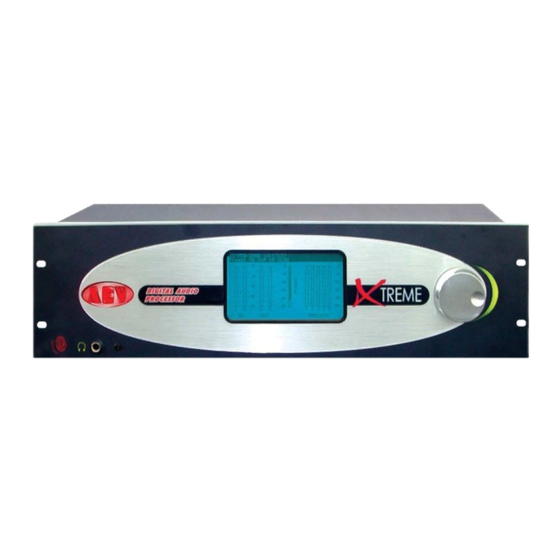

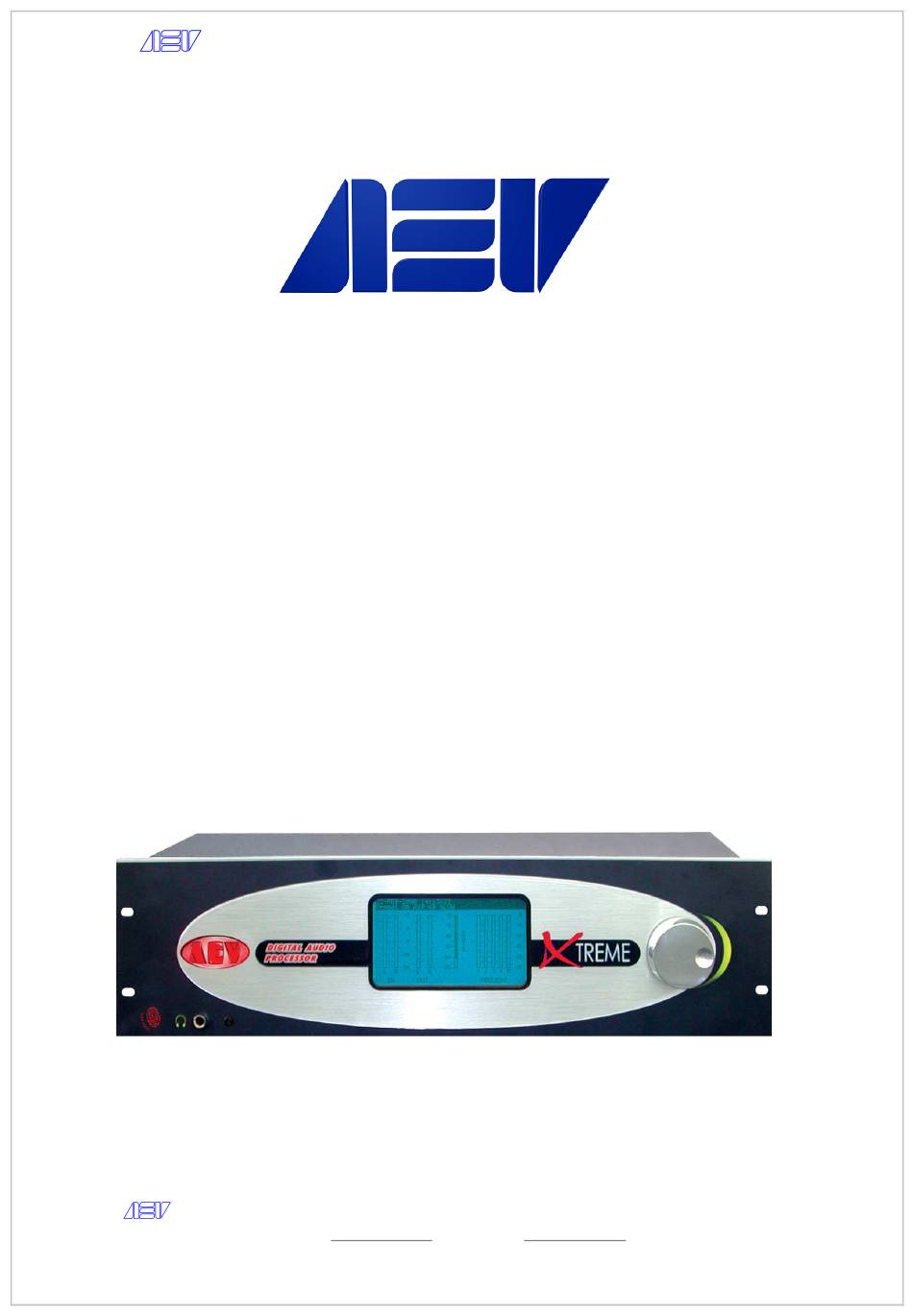

- Page 1 AEV Xtreme II Digital Audio Processor AEV Xtreme II Digital Broadcast Audio Processor AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu...
-
Page 2: Avvertenze
If the problems still cannot be solved, call the AEV SERVICE Department for further information. If the problem is a minor one we can a telephone call will probably sufice. If, on the other hand, the equipment is to be shipped to AEV for service or repairs. -
Page 3: Table Of Contents
6 Sez. 1-4-2 Ingressi/uscite digitali........ 6 Sez. 1-4-3 Uscite MPX..........6 Sez. 1-4-4 Ingresso RDS (opzionale ....... Sez. 1-4-5 Ingresso SCA........... AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu... -
Page 4: Sommario
Sec. 8 Technical Data ..........18 Sez. 1 Il processore audio Xtreme Il processore Audio Xtreme II è un sistema completo di elaborazione del segnale audio per la trasmissione in AM, FM e TV. La qualità del suono definisce l’immagine e la professionalità dell’emittente. Appare dunque chiara l’importanza del PROCESSORE AUDIO. -
Page 5: Sez. Il Processore Audio Xtreme Ii
I circuiti di elaborazione audio di Xtreme II producono un segnale che viene preenfatizzato con le curve di 50 µs o 75 µs e controllato in modo preciso ed assoluto in modo da evitare fenomeni di sovramodulazione; il segnale viene successivamente filtrato per proteggere il tono pilota a 19 KHz. -
Page 6: Sez. 1-4-1 Ingressi/Uscite Analogiche
MPX. Le uscite di Xtreme II possono pilotare un coder con una lunghezza di cavo fino a 3 m prima che si verifichi una qualsiasi degradazione apprezzabile del segnale MPX. -
Page 7: Sez. 3 Collegamenti Di
PC che attraverso modem. E’ inoltre disponibile un connettore a 15 poli nella parte posteriore di Xtreme II per la messa in onda di 8 preset diversi, semplicemente attraverso il comando dato ad un interruttore esterno, per i dettagli di collegamento vedere la sezione “connessioni”... - Page 8 Attraverso la pressione del Jog si passerà quindi a selezionare “Recall Preset”, quindi si potrà scegliere una delle 18 curve preimpostate Effettuata la selezione, tramite l’opzione “Back” riportarsi al menu Home AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu...
-
Page 9: Sez. 4-1 La
AEV Xtreme II Digital Audio Processor Sez. 4-1 La pre-enfasi Se si decide di utilizzare l’uscita bicanale di Xtreme II, è necessario disabilitare la pre-enfasi , e comunque utilizzare gli ingressi lineari del trasmettitore. Questo accorgimento è indispensabile in ogni caso, anche se per trasferire il segnale si utilizzino linee telefoniche sino al trasmettitore. -
Page 10: Sez. 4-3 Regolazione Dei Parametri Del Coder Mpx
Si ricorda ancora che qualsiasi altra pre-enfasi nella vostra catena di trasmissione deve essere disabilitata in quanto viene generata da Xtreme II. Premere il Jog e selezionare Encoder. AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu... -
Page 11: System
“x” che oltre ad evidenziare il controllo sul quale si sta agendo, ha anche la funzione di spegnersi se il valore impostato corrisponde al valore del parametro prima di effettuare una qualsiasi variazione. AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu... -
Page 12: Sez. 4-4 Le Opzioni Del Menu
All’interno del menu System, selezionare l’opzione Contrast, quindi tramite il Jog selevionare un valore compreso tra 0 e 16 (0 = min contrasto, 16 = max contrasto) Sez. 4-4-3 Operate / ByPass AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu... -
Page 13: Sez. 5 Il Menu Edit
Per eccedere, si intende puramente un effetto acustico ). Regolando questo controllo si possono avere alte percentuali di Low Bass Boost , tenendo comunque il basso sempre AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu... -
Page 14: Sec. 5-7 30Hz Hpf Filter
Si consiglia di lasciarlo ON Sez. 5-8 Voice Bass Boost Xtreme II è in grado di riconoscere la voce dal resto del programma e sulla stessa, grazie a questo controllo, attiva un gradevole effetto di corposità molto gradevole all’ascolto. Questo controllo è completamente trasparente durante un programma musicale e comunque non crea alcun artificio lasciando al suono ( voce e musica ) la sua pulizia. -
Page 15: Sec. 5-17 Downward Expander
Consigliamo -7.0 o OFF Sez. 6 System Update Aggiornamento Prima di effettuale l’aggiornamento del Vostro Xtreme II, occorrerà avere a disposizione il seguente materiale: 1- Pc con una porta seriale libera 2- Software per effettuare il caricamento dei nuovi aggiornamenti ad Xtreme II 3- Files relativi all’aggiornamento (file di aggiornamento + file con le istruzioni per l’UpDate). -
Page 16: Sec. 7 Connessione
AEV Xtreme II Digital Audio Processor Sec. 7 Connessione Sec. 7-1 Connessione PC - RS232 AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu... -
Page 17: Sec. 7-2 Sample Connection Remote Rds
AEV Xtreme II Digital Audio Processor Sec. 7-2 Connessione Remote RDS AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu... -
Page 18: Sez. 7-4 Sample Connection Analog & Aes/Ebu
> 85 dB (30 Hz – 15 kHz) NALOG UDIO NPUT Configuration Left and Right Impedance 10 Kohm CMRR > 45 dB from 30 to 15 Khz Sensitivity ±12dBu AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu... - Page 19 87 ÷ 265 VAC, 50-60 Hz 60 VA Dimensions 19’’ (48,3 cm) wide, 7’’ (17,8 cm) high, 15’’ (38,5 cm) deep. 3 Rack units Weight 12Kg AEV Broadcast Srl – via della Tecnica 33 – 40050 Argelato (BO) Italy Web site www.aev.eu e-mail info@aev.eu...
