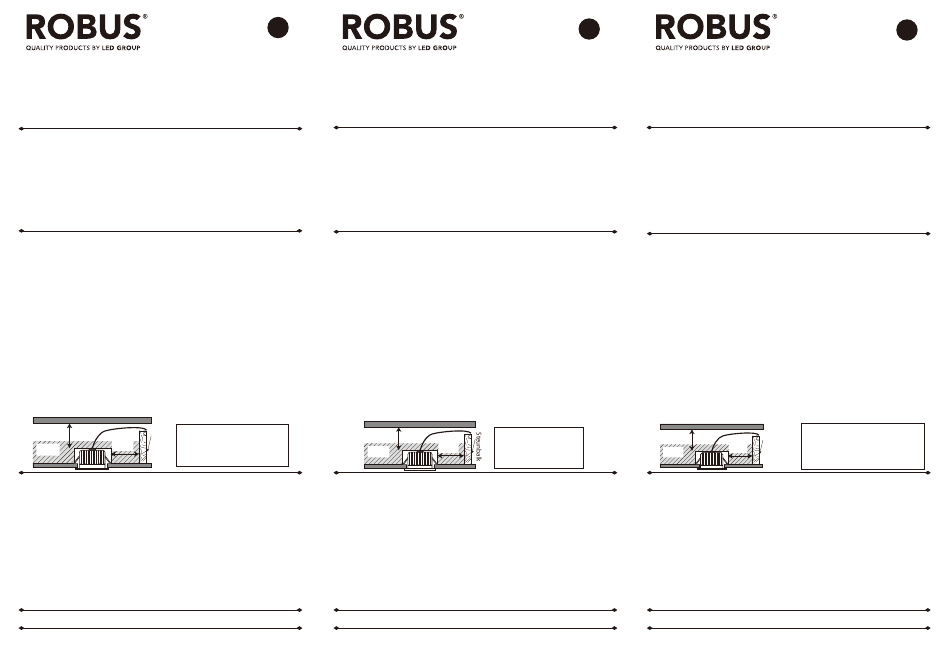

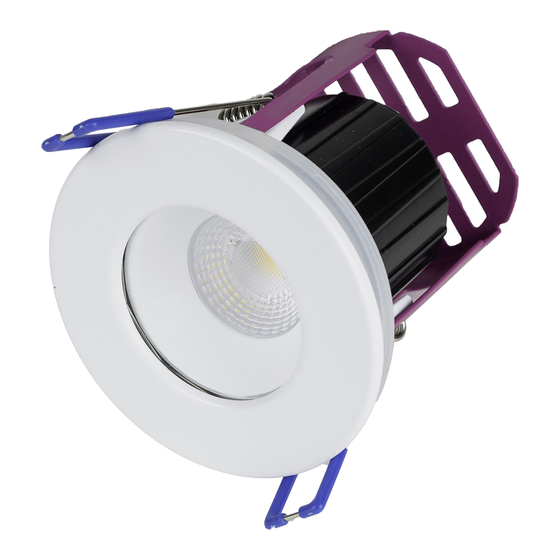

Ramada 8.5w fire rated downlight 3000k/4000k, 60 beam angle, ip65, dimmable, c/w white and brushed chrome trim

Advertisement

Quick Links

RAMADA 8.5W FIRE RATED DOWNLIGHT
3000K/4000K, 60° BEAM ANGLE, IP65, DIMMABLE,
C/W WHITE AND BRUSHED CHROME TRIM
RRA083060-01, RRA084060-01
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class II, IP65
Suitable for mounting on a normally flammable surface.
See website for compatible dimmer list: www.ledgrouprobus.com
Installation
1. Ensure mains supply is switched off before commencing work
2. It is possible to change trims to a different colour (white or brushed chrome)
3. Before cutting, ensure that the hole does not impinge on joists, pipe work, cables or
other building services.
4. This luminaire requires a round hole Ø70mm to be cut into the ceiling for correct
installation
5. Connect Brown wire (live) to L and Blue wire (neutral) to N to AC supply
6. Hold retention spring vertically against the heat sink, push fitting through the cut-out
until the springs come down on the upper side of the plasterboard. Ensure that the
fitting is secure and the bezel is tight against the ceiling
Although the fitting may be safely covered with insulation material, we recommend
that the luminaire be abutted to but not covered in order to maximise the lifetime of
the fitting. LED lifetime can be maximised by maintaining as low an operating
temperature as possible
Joist
HCB
Required clearance from structural
SCB
Thermal
members and building element
Insulation
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 3 180915
EN
RAMADA 8.5W BRANDWEREND DOWNLIGHT
3000K/4000K, STRAALHOEK 60°, IP65, DIMBAAR, C/W
WIT MET VERSIERINGEN IN GEBORSTELD CHROOM
RRA083060-01, RRA084060-01
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of
robusdirect.com
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Klasse II, IP65
Geschikt voor montage op normal ontvlambare oppervlakte
Voor lijst van compatibele dimmers, zie: www.ledgrouprobus.com
Installatie
1. Zorg ervoor dat de stroomvoorziening van het lichtnet uitgeschakeld is voordat u begint
met de werken
2. Het is modelijk de kleur van de versieringen te veranderen (wit of geborsteld chroom)
3. Controleer voordat u gaat zagen of er geen hindernissen in de weg zitten zoals
dwarsbalken, leidingen, kabels of andere nutsvoorzieningen
4. Voor deze armatuur moet in het plafond een rond gat van Ø70mm worden uitgezaagd.
5. Sluit de Bruinedraad (stroom) aan op de L en de Blauwedraad (neutraal) op de N op de
AC-voeding
6. Houd de spanveer verticaal tegen het koellichaam, duw de fitting door de uitsparing tot de
veren op de bovenzijde van de gipsplaat neerkomen. Zorg ervoor dat de [plafond]fitting goed
vastzit en dat de ring goed tegen het plafond aansluit
Hoewel de armatuur veilig kan worden afgedekt met isolatiemateriaal, raden we
aan het isolatiemateriaal ertegen te leggen maar de armatuur er niet mee te bedekken
om de levensduur ervan te optimaliseren. De levensduur van LED's kan worden
gemaximaliseerd door de bedrijfstemperatuur zo laag mogelijk te houden.
Risk of Fire
Thermal
Insulation
SCB = 0 HCB = 0
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
Opmerkingen:
Brandgevaar
HCB
Vereiste afstand volgens de
SCB
europese normeringenen
bouwvoorschriften.
SCB = 0 HCB = 0
NL
RAMADA 8.5W BRANDSCHUTZ-DOWNLIGHT, 3000K/
4000K, 60° LICHTSTRAHLWINKEL, IP65, DIMMBAR,
KOMPLETT MIT BLENDEN IN WEISS UND CHROM
GEBÜRSTET
RRA083060-01, RRA084060-01
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN,
UND BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit
ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.ledgrouprobus.com oder robusdirect.com für aktuelle technische
Informationen
-20°C < UT < +40°C, 220-240V ~ 50/60Hz, Klasse II, IP65
Kann auf normal entflammbaren Oberflächen montiert werden
Eine Liste mit kompatiblen Dimmern finden Sie aufwww.ledgrouprobus.com
Installation
1. Vergewissern Sie sich, dass das Versorgungsnetz ausgeschaltet ist, bevor Sie mit der
Montage beginnen.
2. Die blenden sind auch in aderen farben verfügbar (weiss oder gebürstetes chrom).
3. Vergewissern Sie sich vor dem Schneiden, dass das Loch nicht mit Verbindungen, Rohr- und
Kabelleitungen oder anderer Haustechnik in Kontakt ist.
4. Diese Leuchte benötigt ein in die Decke gebohrtes rundes Loch von Ø70mm für eine korrekte
Installation.
5. SchließenSie das brauneKabel (spannungsführend) an L, das blaueKabel (neutral) an N der
Wechselstromversorgung an.
6. Halten Sie die Haltefeder vertikal gegen den Kühlkörper, drücken Sie das Anschlussstück durch
das Loch bis sich die Feder auf der anderen Seite des Gipskartons befindet. Vergewissern Sie
sich, dass das Anschlussstück sicher und die Blende fest an der Decke montiert sind.
Auch wenn die Lampe mit Isolierungsmaterial gesichert ist, empfehlen wir,
die Leuchte so zu installieren, dass sie nirgendwo anstößt und nicht abgedeckt ist,
um die Lebensdauer der Lampe zu maximieren. Die LED-Lebensdauer kann
maximiert werden, wenn Sie die Betriebstemperatur so gering wie möglich halten.
HCB
SCB
Thermal
Insulation
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
DE
Brandgefahr
Erforderlicher Sicherheitsabstand von tragenden
Joist
Elementen und Bauteilen
HÜL (Höhe über Lampe) = 0
SAL (Seitlicher Abstand zur Lampe) = 0
Page 1
