Omnio EnOcean SOLARPIR EOSWA-W-WAND Manual

Bedienungsanleitung
Präsenzmelder
für Wandmontage
Bezeichnung
Präsenzmelder für Wandmontage weiss, energieautark
durch Solarzellen
KURZ ANLEITUNG
• Omnio Empfänger gemäss seiner Bedienungs-anleitung in den
Einlernmodus versetzen
• LRN-Knopf des Omnio Präsenzmelders drücken
Hinweis: Der Präsenzmelder darf nicht weiter als
5 m vom Omnio Empfänger entfernt sein!
• Omnio Empfänger wieder in den Standardmodus versetzen
AL LGEM EIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Om-
nio Sender angesteuert. Jeder Sender kann eine unbegrenzte An-
zahl von Aktoren ansteuern. Die Funksender werden manuell durch
ein einfaches Verfahren auf den Aktor ein- und ausgelernt. Jedem
Sender können am Aktor eine Funktion und verschiedenste Para-
meter zugeordnet werden.
Mit ARCO-Technologie (AWAG Remote Commissio-ning for Om-
nio) lassen sich alle Omnio Aktoren vollständig und ohne manuel-
len Zugriff zum Gerät per Funk konfigurieren. Die leistungsstarke
Software E-Tool bildet dabei das Herzstück, um Projekte beliebiger
Grösse bequem am Schreibtisch zu planen, konfigurieren und do-
kumentieren.
PRODUKTBESCHREIBUNG
Der Omnio Präsenzmelder für Wandmontage EOSWA-W-WAND SOLARPIR ist ein
batterieloser und wartungsfreier PIR Bewegungsmelder mit Weitwinkel- oder Weit-
sichtlinse für maximale Effizienz und Flexibilität bei den unterschiedlichsten Ar-
beitsumgebungen. Er kommuniziert drahtlos per EnOcean-Funkstandard mit ande-
ren Geräten (EEP A5-07-01). Eine integrierte Solarzelle versorgt das Gerät mit
Strom aus der Innenbeleuchtung, wodurch auf Kabel und Batterie verzichtet wer-
den kann. Für dunkle Montageumgebungen kann optional eine Knopfzelle als
Stützbatterie verwendet werden. Über zwei integrierte Bedientasten mit LED-An-
zeige lässt sich das Gerät einlernen und konfigurieren.
FUNKTIONS BESCHREIBUNG
Erkennt der permanent aktive PIR-Sensor eine Bewegung, wird sofort ein
Funktelegramm «Bewegung detektiert» gesendet. Anschliessend startet ein
zweiminütiger Sperr-Timer, während dessen Ablaufzeit keine Funktelegramme
gesendet werden. Nach Ablauf des Timers sendet das Gerät bei erneuter
Bewegungserkennung wiederum ein Funktelegramm. Nach 10 Minuten ohne
Bewegung wird ein Funktelegramm «keine Bewegung» gesendet, dann erneut
nach 30 Minuten. Eine Heartbeat-Nachricht lässt sich ebenfalls aktivieren.

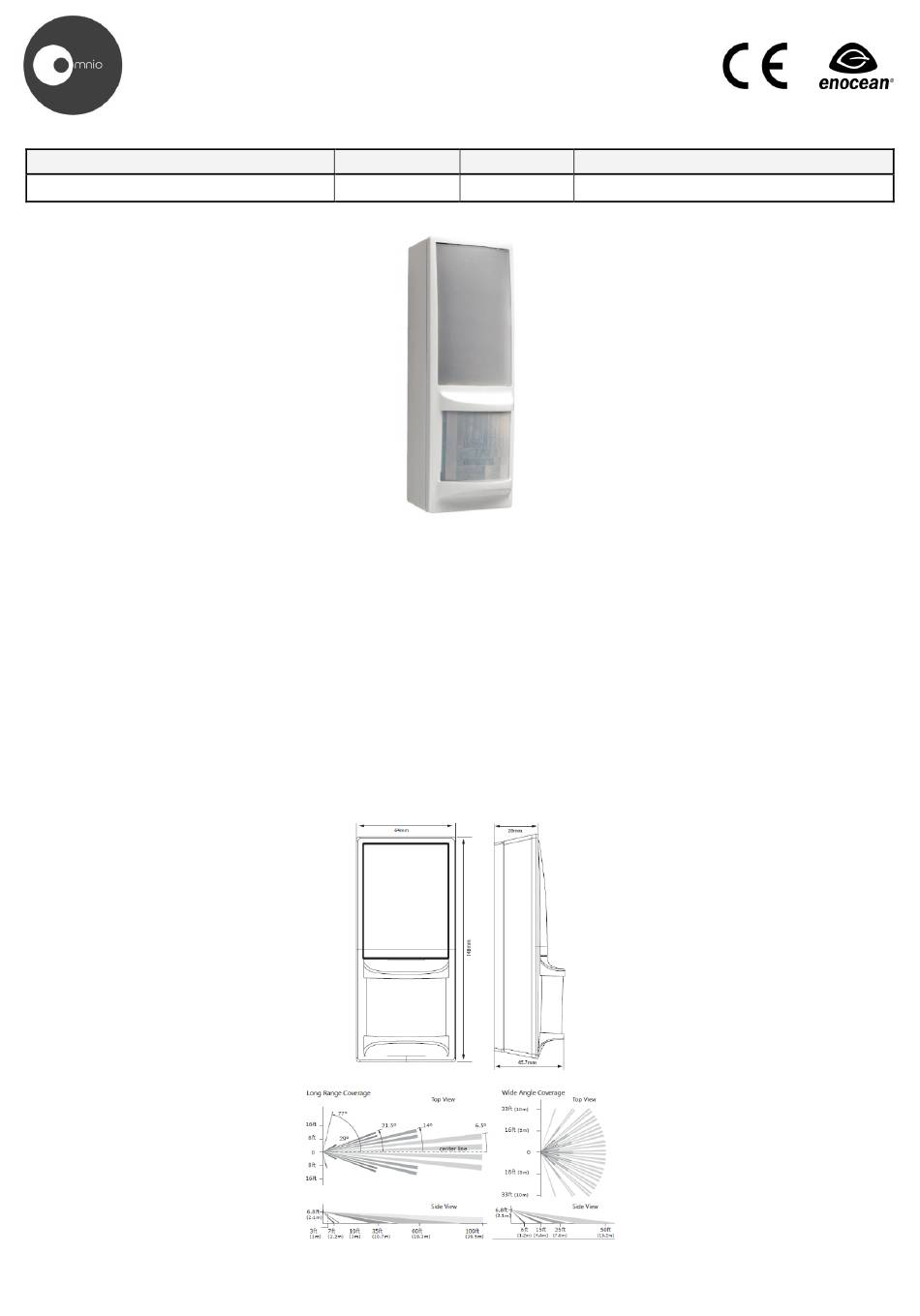

BEDIENELEMENTE
1: Solarzelle
2: Linse
3: SET-Knopf
4: LRN-Knopf
Batteriefach unter dem Montagedeckel auf der Gehäu-
serückseite
FUNK REICHW EITE
Die Signalstärke der Funktelegramme nimmt mit zu-
nehmender Entfernung zwischen Sender und Empfän-
ger ab. Bei Sichtverbindung beträgt die Reichweite
etwa 25 m, während sie in Gebäuden sehr stark vom
Montageort, von den örtlichen Gegebenheiten sowie
den eingesetzten Baumaterialien abhängt.
INST ALL ATIO N
Das Gerät ist für Installation in trockenen Innenräumen
unter Einhaltung der technischen Daten und gängigen
Sicherheitsvorschriften bestimmt. Es sollte nicht auf
Flächen aus Metall oder in deren Nähe angebracht wer-
den. Zu Wärmequellen und hochfrequenten Störquellen
wie Computern, Ventilatoren oder elektronischen Vor-
schaltgeräten muss ein Mindestabstand von 1.2 m ein-
gehalten werden.
Der Omnio Präsenzmelder EOSWA-W-WAND wird an
der Wand in 1.8...2.5 m Höhe montiert. Das Sichtfeld
des Sensors beträgt etwa 15 m. Ein einzelnes Gerät ge-
nügt für die meisten Anwendungsfälle. Für besonders
grosse Räume kann mit der beiliegenden Weitsichtlinse
die Reichweite des Sensors bis auf etwa 30 m erhöht
werden.
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
EOSWA-W-WAND
Typ / Type Art.-No. / Item N°
EOSWA-W-WAND
SOLARPIR
1
2
4 3
Manual
Occupancy sensor
wall mounted
Designation
Occupancy sensor wall mounted white, self-powered via so-
2152 153
lar cells

BRIEF INSTRUCTION

• Set the Omnio receiver in the programming mode according to
its instruction manual
• Press LRN button of Omnio occupancy sensor
Note: The occupancy sensor must not be further than 5 m away
from the Omnio receiver
• Set the Omnio receiver in the operating mode
GENER AL
The Omnio actuators (receivers) are controlled by radio signals
coming from the Omnio transmitters. Each transmitter is able to
control an unlimited number of actuators. The radio transmitter can
be manually programmed and deprogrammed to an actuator by fol-
lowing a simple procedure. Via actuator each transmitter can be
given a certain function and different parameters.
With ARCO technology (AWAG Remote Commissio-ning for Om-
nio), all Omnio actuators can be configured completely by radio
without manual access to the device. The powerful software E-Tool
constitutes the key component for convenient planning, configuring
and documenting projects right at your desk.
PRODUCT DESCRIPTIO N
The Omnio ceiling mounted occupancy sensor EOSWA-W-WAND SOLARPIR is a
Battery-less and maintenance-free PIR motion sensor with both wide angle and
long-range options for maximum efficiency and flexibility in different room settings.
It communicates wirelessly with other devices using the EnOcean wireless standard
(EEP A5-07-01). An integrated solar cell enables indoor light energy harvesting to
power the device and eliminate the need for wires or batteries. In low light environ-
ments the device can be powered by an optional coin cell battery. Two molded but-
tons with LED indicator lights can be used to link and configure the device.
FUNCTION AL DESCRIP TI O N
If motion is detected by the permanently active PIR sensor, a radio telegram indi-
cating the occupied status will transmit immediately. A transmission interval timer
starts to run with a 2-minute lockout timer. No radio telegrams will be sent out until
the timer expires. After the timer has expired, the unit will transmit occupancy upon
new motion detection. An unoccupied message will be sent if no motion is detected
for an extended period – sending the first at 10 minutes, then again at 30 minutes.
A heartbeat message can also be enabled.

OPERATING ELEMENTS

1: Solar cell
2: Lens
3: SET button
4: LRN button
Battery compartment under the mounting lid on the
back of the housing
TR ANSM ISSION RANGE
The signal strength of the radio telegrams decreases
with increasing distance between transmitter and re-
ceiver. Line-of-sight connections are typically 25 m,
whereas in buildings the transmission range strongly
depends on the installation location, the local conditions
and the building materials used.
INST ALL ATIO N
This device is suitable for mounting in dry indoor rooms
in compliance with the technical data and common
safety regulations. It should not be mounted on or near
metallic surfaces. A minimum distance of 1.2 m must be
kept to heat sources and high frequency interference
sources such as computers, fans or electronic ballasts.
The Omnio presence detector EOSWA-W-WAND is
mounted on the wall at 1.8...2.5 m height. The sensor
range is about 15 m. A single device is sufficient for
most applications. For particularly big rooms, the sen-
sor range can be expanded up to 30 m with the included
long-range lens.
EnOcean-Technologie (868 MHz)
2152153_Bd_Be.docx / 1876156
V01.000 / 31.01.2018 Seite 1 / 2
