CURVE

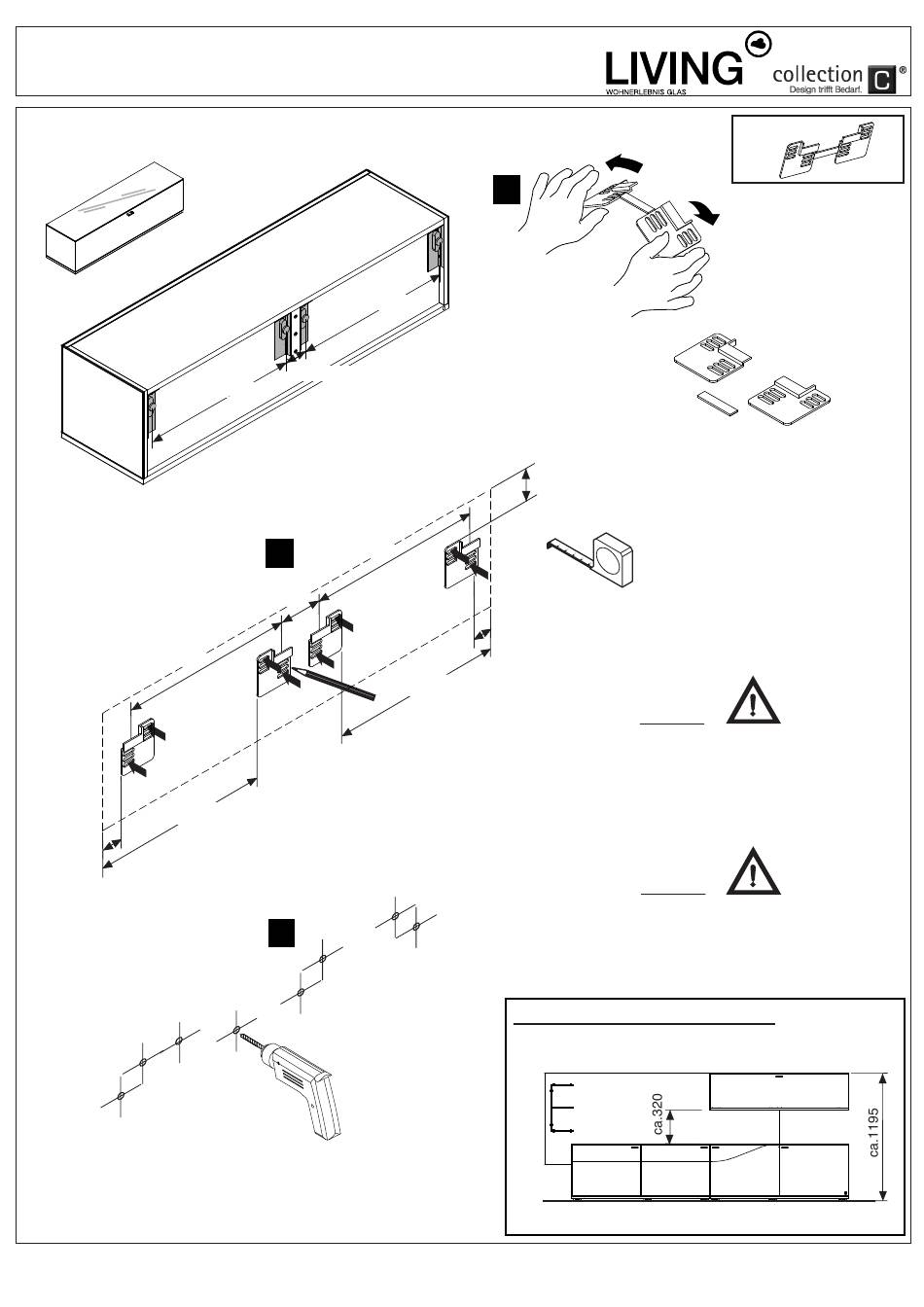

Hängeelement mit Klappe / wall cabinet with flap
ca.568mm
ca.568mm
ca.572mm
ca.25mm
16
ca.568mm
ca.82mm
B
ca.568mm
ca.82mm
ca.572mm
C
Ø8mm
F
A
1.
2.
ca.68mm
c m
ca.25mm
Achtung!
Das beiliegende Montagematerial (Schrauben und
Wanddübel) ist nur für Massivwände geeignet.
Informieren Sie sich vor der Wandmontage über
das geeignete Montagematerial für Ihre Wand.
Für die Befestigung an z.B.:
Gasbeton-,Rigips-, oder Hohllochziegelwänden
ist das entsprechende Montagematerial vom
Kunden zu beschaffen.
Caution!
Included fixing devices are only for solid walls.
Different wall materials require different types of
fixing devices.
Use fixing devices suitable for the walls in your
home. For advice on suitable fixing system,
contact your local specialized dealer.
Montagebeispiel / example EV13
BY
1018060
F 2x
F
Use fixing devices suitable for the
