Geräte-Einbauanleitung
Montagerahmen TM3-MA2U
Die vorliegende Anleitung beschreibt beispielhaft anhand ei-
nes TM3-3G den Einbau eines Gerätes der TM3-Serie mit Op-
tion TM3-2U in den 19"/2HE-Montagerahmen TM3-MA2U.
Benötigtes Material
•
Glattes, weiches Tuch
•
Torx-Schraubendreher T8 für Schrauben an der Interface-Box
•
Torx-Schraubendreher T10 für die Schrauben zur Montage des Einbau-Displays (dem TM3-Gerät beiliegend)
•
Kreuzschlitzschraubendreher zur Montage des USB-Extension-Kabels (dem TM3-Gerät beiliegend)
•
Kabelbinder (dem TM3-Gerät beiliegend)
Übersicht

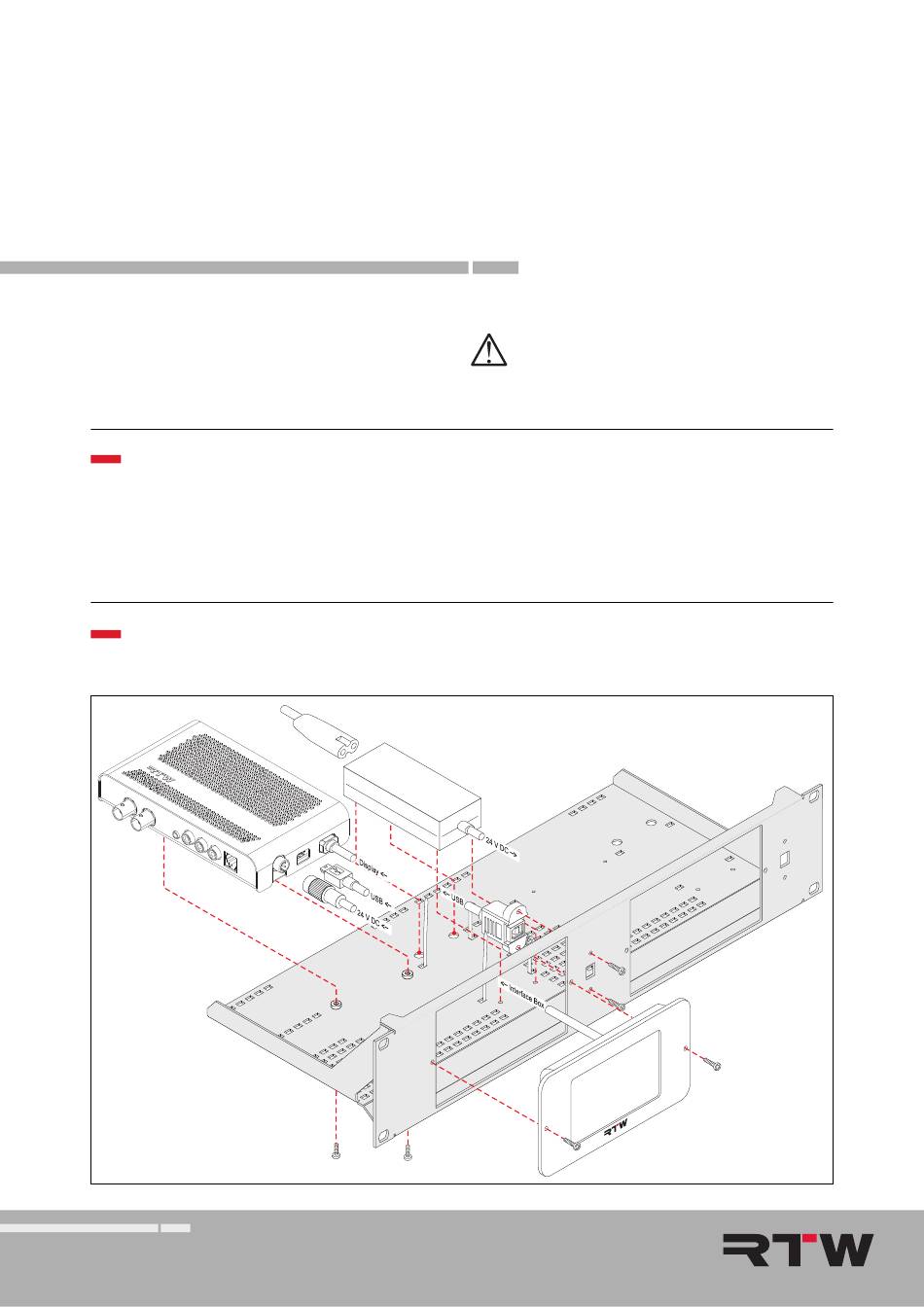

Die folgende Skizze gibt einen Überblick über die Komponenten und wo sie im Montagerahmen TM3-MA2U platziert werden.
HINWEIS - Achten Sie beim Einbau darauf, die
Interface-Box, das Einbau-Display und die Verbindungskabel
nicht zu beschädigen.
Advertisement
Table of Contents
Related Manuals for RTW TM3 Series
Summary of Contents for RTW TM3 Series
- Page 1 Geräte-Einbauanleitung Montagerahmen TM3-MA2U Die vorliegende Anleitung beschreibt beispielhaft anhand ei- HINWEIS - Achten Sie beim Einbau darauf, die nes TM3-3G den Einbau eines Gerätes der TM3-Serie mit Op- Interface-Box, das Einbau-Display und die Verbindungskabel tion TM3-2U in den 19“/2HE-Montagerahmen TM3-MA2U. nicht zu beschädigen.
- Page 2 Einbau-Sequenz HINWEIS - Die Einbau-Sequenz wird am Beispiel eines TM3-3G mit Option TM3-2U gezeigt. Achten Sie darauf, keine Bauteile oder Kabel zu beschädigen! Legen Sie die Interface-Box und das damit verbundene Legen Sie das Montagematerial und das USB-Extension- Einbau-Display auf eine weiche Unterlage und stellen Sie Kabel bereit.
- Page 3 Einbau-Sequenz (Fortsetzung) Platzieren Sie das Netzteil (ohne Netzkabel) auf die glat- te Fläche mit den kleinen Füßen in den runden und mit den großen Füßen in den großen Löchern zwischen den Öffnungen, durch die die Kabelbinder geführt sind, und fi xieren Sie es mit den Kabelbindern. 10.
- Page 4 15. Montieren Sie den Einbaurahmen TM3-MA2U mit geeig- neten Schrauben (nicht im Lieferumfang) in Ihr 19“-Rack. © 07/2017 | Änderungen vorbehalten. RTW GmbH & Co. KG Am Wassermann 25 | 50829 Köln | Germany Phone: +49 221. 70 913-0 | Fax: +49 221. 70 913-32...
- Page 5 Mounting Frame TM3-MA2U Exemplary with a TM3-3G, this guide describes the mounting NOTE - When mounting, assure not to damage inter- of a TM3 series device with TM3-2U option into 19“/2U rack face box, mounting display, and connecting cables. carrier/mounting frame TM3-MA2U.
- Page 6 Mounting Sequence NOTE - The mounting sequence will be demonstrated exemplarily with a TM3-3G with TM3-2U option. Assure not to damage any parts or cables! Place interface box and the interconnected display with Have the mounting material and the USB extension cable mounting frame on a surface covered with a smooth and ready.
- Page 7 Mounting Sequence (continued) Place the power supply (without the mains cable) on the smooth aera between the holes, where the cable ties are passed through. The small feet of the power supply should fi t into the small holes of this area and the big feet into the big holes.
- Page 8 19“ rack with suitable screws (not included in the package). © 07/2017 | Changes without prior notice. RTW GmbH & Co. KG Am Wassermann 25 | 50829 Köln | Germany Phone: +49 221. 70 913-0 | Fax: +49 221. 70 913-32...
