- Page 1 POWER AMPLIFIER Bedienungsanleitung...
-
Page 2: Explanation Of Graphical Symbols
Compliance with FCC regulations does * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. CAUTION RISK OF ELECTRIC SHOCK... - Page 3 Weise zu verändern. Dieses Gerät enthält keine vom Anwender zu wartenden Teile. Sollte einmal eine Fehlfunktion auftreten, so nehmen Sie es sofort außer Betrieb, und lassen Sie es von einem qualifizierten Yamaha-Techniker prüfen. VORSICHT Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr von Verletzungen bei Ihnen oder Dritten, sowie Beschädigungen des Gerätes oder anderer Gegenstände zu vermeiden.
- Page 4 Benutzen Sie ausschließlich Neutrik-NL4FC-Stecker zum Herstellen von Speakon-Verbindungen. Yamaha ist nicht für solche Schäden verantwortlich, die durch falsche Verwendung des Gerätes oder durch Veränderungen am Gerät hervorgerufen wurden. Stellen Sie stets die Stromversorgung aus, wenn das Gerät nicht benutzt wird.
-
Page 5: Table Of Contents
Diese Anleitung ist gültig für die Leistungsverstärker PC9501N, PC6501N, PC4801N, PC3301N und PC2001N. Damit Sie Ihren Verstärker richtig nutzen und den problemlosen Betrieb über lange Jahre gewähr- leisten können, lesen Sie bitte diese Bedienungsanleitung, bevor Sie Ihren Verstärker in Betrieb nehmen. -
Page 6: Bedienelemente Und Funktionen

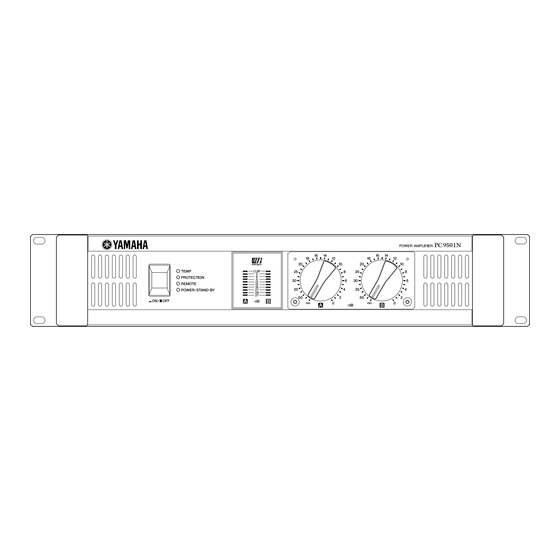

Bedienelemente und Funktionen I Frontplatte 2 3 4 POWER/STAND-BY-Schalter und -Anzeige Hiermit wird der Leistungsverstärker ein- und ausge- schaltet. Wenn Sie den Schalter drücken, um das Gerät einzuschalten, leuchtet die Anzeige grün. Wenn der Verstärker an einer Verstärkersteuerungsein- heit ACU16-C angeschlossen ist und er von dort in Betriebsbereitschaft (STAND-BY) versetzt wurde, leuchtet diese Anzeige orange. -
Page 7: Rückseite
I Rückseite XLR-Eingänge Diese symmetrischen XLR-Anschlüsse des Typs 3-31 werden für die Zuführung der Eingangssignale verwen- det. Die Belegung ist die folgende: Pin 1 – Masse, Pin 2 – heiß (+) und Pin 3 – kalt (–). Heiß Im gebrückten Modus (BRIDGE) wird nur der XLR- Eingang des Kanals A verwendet. -
Page 8: Lautsprecheranschlüsse
I Lautsprecheranschlüsse Lautsprecher können wie unten gezeigt an den Verstärker angeschlossen werden. Die erforderliche Impedanz richtet sich nach der Anschlussart und der Anzahl der verwendeten Lautsprecher. Bitte achten Sie darauf, dass die Impedanz Ihrer Laut- sprecher nicht geringer ist als die unten angegebenen Mindestwerte. Anschlusskonfigurationen für die Betriebsarten STEREO und PARALLEL Bei Verwendung der 5-Pol-Klemmenausgänge oder... -
Page 9: Anschluss
Aderlitze (blanke Kupferleitungen) Schraube Hinweis für Anwender in den USA: Bitte verwenden Sie Class-3-Verkabelung. (PC9501N, PC6501N, PC4801N) Bitte verwenden Sie Class-2-Verkabelung. (PC3301N, PC2001N) 4. Bringen Sie die Blende vor den Klemmen wieder an. KANAL Neutrik Verstärker Neutrik 1–... -
Page 10: Luftstrom
Racks. Die Lüfter sind vom Fabrikat Minebea 3115PS-12T-B30 (mit 0,9 m maximalem statischen Druck). Die untere Abbildung enthält Maßangaben einer Blende, auf der zwei 3115PS-12T-B30 montiert sind. Lüftersatz PC9501N/PC6501N/ PC4801N/PC3301N/ PC2001N PC9501N/PC6501N/ PC4801N/PC3301N/ PC2001N Luftauslass /min oder höherem maximalen Luftdurchsatz und /min maximaler Luftdurchsatz und 5 mmH 71.5±0.1... -
Page 11: Technische Daten
0 dB=0.775 Vrms, Half Power=1/2 Output Power (3 dB below rated power) Die Angaben der Technischen Daten sowie die Beschreibungen in diesem Handbuch dienen ausschließlich zu Informationszwecken. Yamaha Corp. behält sich das Recht vor, Produkte oder Technische Daten jederzeit ohne Vorankündigung zu ändern. Da sich technische Daten, Ausstattung oder Zubehör an den jeweiligen Verkaufsorten unterscheiden können,... -
Page 12: Blockschaltbild
I Blockschaltbild... -
Page 13: Abmessungen
I Abmessungen 25 30 30 25 Einheit: mm... -
Page 14: Problemlösungen
4 Ω (8 Ω im Bridge- Modus). Prüfen Sie die Belüftung im Bereich des Verstärkers und ver- bessern Sie die Luftstromfüh- rung, falls erforderlich. Wenden Sie sich an Ihren Händ- ler oder an eine Yamaha-Werks- vertretung . PC6501N 10000 Mode:STEREO Both ch Power... - Page 15 N or coloured BLACK. The wire which is coloured BROWN must be connected to the termi- nal which is marked with the letter L or coloured RED. • This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. : NEUTRAL : LIVE...
-
Page 16: North America
For details of products, please contact your nearest Yamaha representative or the authorized distributor listed below. Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.
