Summary of Contents for HunterDouglas SW RF sensor

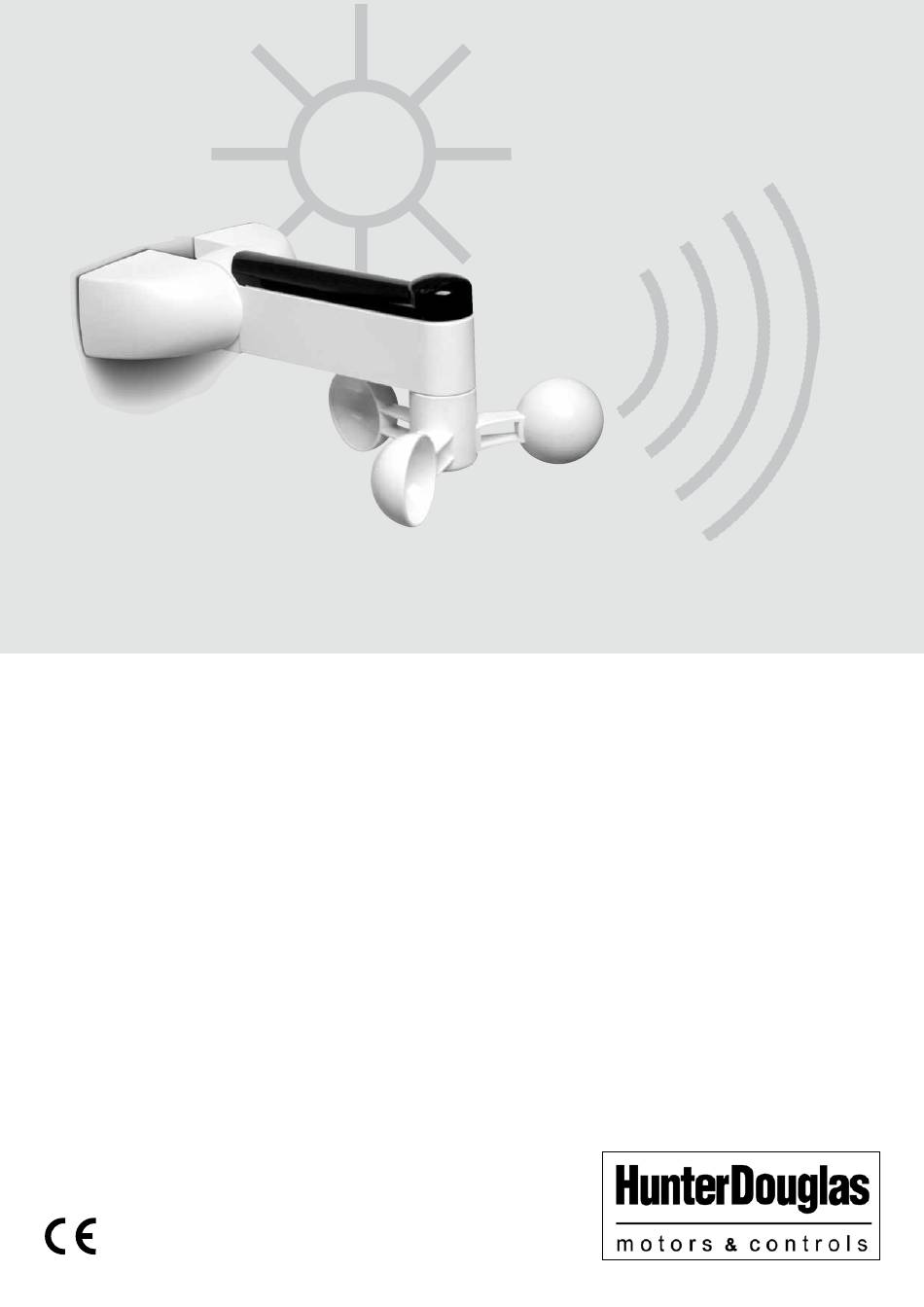

- Page 1 SW RF sensor EN - Instructions and warnings for the fitter SE - Instruktioner och säkerhetsföreskrifter för installatören...
-
Page 3: Product Description
Warnings: Read the instructions carefully and verify which motors or con- For product installation, maintenance and repairs contact only qualified trol units are suitable for use with this weather sensor. Any other technical personnel, who must comply with the legislation in force. application is improper and prohibited. - Page 4 4) Testing When the sensor is powered, the following events will take place: - Power ON audible signal (4 Beeps - RED light flashes (pre-programmed = 3 ), corresponding to the set WIND level, than GREEN light flashes (pre-programmed = 3 ), corresponding to the set SUN level.
- Page 5 5) Programming If the SUN or WIND cut-in levels are not suitable for the application, they can be modified according to your requirements (awning dimensions, posi- tion, weather requirements). The SUN and WIND cut-in levels can be modified separately using button ( );...
-
Page 6: Technical Characteristics
WIND protection cut-in level of the sensor; check the flashing of the RED LED, indicating that the command is transmitted. 7) Technical characteristics General characteristics Mains power supply SW RF sensor 230 Vac 50/60 Hz 1.5W Transmission Frequency 433.92 MHz LPD device with incorporated aerial Radiated Power Approx. - Page 7 X1= 5 Km/h X2= 10 Km/h X3= 15 Km/h X4= 30 Km/h X5= 45 Km/h X1= 2 KLux X2= 5 KLux X3= 10 KLux X4= 20 KLux X5= 40 KLux X6= Auto X7= Delete...
-
Page 8: Ec Declaration Of Conformity
Manufacturer’s name: Hunter Douglas Europe B.V. Address: 3000 AB Rotterdam, Netherlands Type: Climatic sensor Models: SW RF sensor Accessories: ––– Compliant with the essential requirements provided for in Art. 3 of the following EC directive, for the use for which the products are intended: •... - Page 9 Varningar! Läs instruktionerna noga och kontrollera vilka motorer eller sty- För installation, underhåll och reparation av produkten, kontakta endast kva- renheter är lämpliga att använda tillsammans med denna vädersen- lificerad teknisk personal, som måste följa gällande lagstiftning. sor. All annan användning är olämplig och förbjuden. 1) Produktbeskrivning Vädersensorn mäter VIND-hastighet i km/h och ljusstyrkan för solljus i kLux.
- Page 10 4) Test När sensorn är tillslagen kan följande indikeringar förekomma: - Ljudsignal vid tillslag (4 pipsignaler - Röd blinkande lampa (förprogrammerad = 3 ), motsvarar inställd VIND-nivå. Grön blinkande lampa (förprogrammerad = 3 ), motsvarar inställd SOL-nivå. Tabell “A” Tillslag Exempel När styrenheten slås på...
- Page 11 5) Programmering Om SOL- eller VIND-inkopplingsnivåerna inte är lämpliga för tillämpningen kan de modifieras efter dina behov (markisdimensioner, position eller väder- förhållanden). SOL- eller VIND-inkopplingsnivåerna kan ändras separat med knappen ( ). Du kan välja bland 5 VIND-värden och 6 SOL-värden, som visas i tabell B1 och B2.
- Page 12 6) Vad gör jag om… Även om vindmätaren roterar med en hastighet som överskrider VIND-testet har genomförts med framgång, men inte SOL-testet. den programmerade nivån, kan motorerna inte utföra "upp"- SOL-skyddets "ned"-manöver ges endast en gång när den programme- kommandot (s) . rade nivån överskrids under minst 2 minuter.
- Page 13 X1= 5 km/h X2= 10 km/h X3= 15 km/h X4= 30 km/h X4= 45 km/h X1= 2 kLux X2= 5 kLux X3= 10 kLux X4= 20 kLux X5= 40 kLux X6= Auto X7= Ta bort...
-
Page 14: Eg-Försäkran Om Överensstämmelse
EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Försäkran om överensstämmelse i enlighet med direktiv 1999/5/EG Undertecknad N. Dekker, i egenskap av forsknings- och utvecklingschef, i egenskap av verkställande direktör, försäkrar under eget ansvar att produkten: Tillverkarens namn: Hunter Douglas Europe B.V. Adress: 3000 AB Rotterdam, Nederländerna Typ: Klimatsensor Modeller: SW RF-sensor Tillbehör: –––... - Page 16 Hunter Douglas Europe B.V. 3000 AB Rotterdam, Netherland...
