A.R.T. DI01 463 30 Installation Manual

Artikelnummer / part number:
DI01 463 30
Artikelbezeichnung / designation:
Integral Doppelscheinwerfereinsätze
Integral four headlamp inserts
Stückliste:

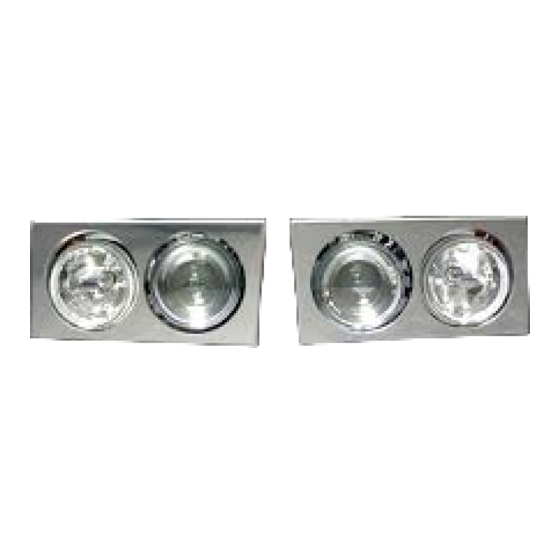

2 x Doppelscheinwerfer (1)
1 x Kabelbaum (2)
6 x Kabelbinder (3)
8 x Unterlegscheiben 6,4 mm (4)
8 x Muttern 6mm (5)
2 x Flachsteckerhülsen (6)
4 x Flachstecker 6,3mm (7)
1 x Bohrschablone (siehe Anhang)
4 x Steuergerät (8)
2
ACHTUNG: Die Scheinwerfer sind spritzwassergeschützt, aber nicht wasserdicht!
ATTENTION: The headlights are splash-proof, but not waterproof!
Arbeitsablauf:
Bild 1:
1. Stoßstange demontieren und säubern.
Vorhandene Nebelscheinwerfer demontieren.
2. Schnitt und Bohrschablone zuschneiden. Kante
A an Stossstangenecke anlegen. Schablone mit
Klebeband fixieren.
fig.1:
1. Dismantle and clean the bumper. Deinstallation
of existing fog lamp system.
2. Cut the drilling template and the cut. Apply edge
A to the bumper corner. Fix the drilling template
with tape.
Stand 28.01.2003
dated from 2003-01-28
Montageanleitung
Installation manual
1
3
6
7
4 5
Technische Änderungen vorbehalten
specifications are subject to change
Modell / model:
List of parts:
2 x headlight (1)
1 x wiring harness (2)
6 x cable strap (3)
8 x wearing parts 6,4 mm (4)
8 x nuts 6mm (5)
2 x flat pin housing (6)
4 x flat pin 6,3mm (7)
1 x drilling template (see appendix)
4 x control unit (8)
Bild 1
A
G 463
Modell 2003 ab 06.2002
from year 06.2002
8
Seite 1/4
side 1/4
