FHF PROTexline mHP 11 Manual

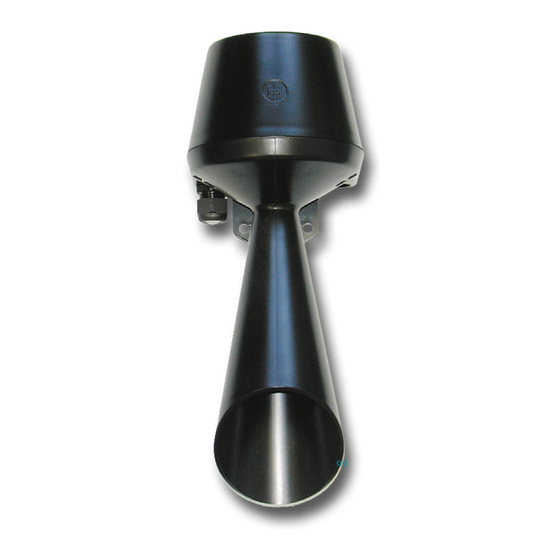

mHP 11 mit Schalltrichter / with trumpet
mHP 12 ohne Schalltrichter / without trumpet
• Die Signalhupe ist als ortsfestes Gerät der
Gerätegruppe II, Kategorie 2 für den Einsatz
in explosionsfähigen Bereichen ausgeführt.
• Die Zündschutzart II 2 G Ex e mb IIC T5 Gb /
II 2 G Ex e mb IIC T4 Gb erlaubt den Einsatz
der Hupe in den Zonen 1 und 2.
• Die Signalhupe erzeugt einen Schallpegel von
ca. 108 dB (A) in 1 m Abstand.
E-Zeichen
Wir erklären hiermit, dass sich dieses Produkt in Überein-
stimmung mit den grundlegenden Sicherheits- und
Gesundheitsanforderungen
der ATEX-Richtlinie 2014/34/EU, der EMV-Richtlinie 2014/30/EU,
der Niederspannungsrichtlinie 2014/35/EU und
der RoHS-Richtlinie 2011/65/EU befindet.
Die entsprechenden Normen, technischen Regeln und
Spezifikationen entnehmen Sie bitte der beigefügten
Konformitätserklärung und den Konformitätserklärungen
auf unserer Website.
FHF B 6981-02 03/16

Signalhupe / Signalling hooter

mHP 11 / mHP 12
Maßbild / Dimensions mHP 11
Abmessungen / Dimensions
[mm]
Maßbild / Dimensions mHP 12
Abmessungen / Dimensions [mm]
• The signalling hooter is a group II, category 2
stationary device, developed for use in areas
with explosive atmospheres.
• The II 2 G Ex e mb IIC T5 Gb / II 2 G Ex e mb IIC
T4 Gb explosion class enables the use of the
hooter in hazardous areas of zones 1 and 2.
• The hooter produces a sound pressure level
of approx. 108 dB(A) at 1 m distance.
E symbol
We hereby declare this product is in compliance with the
Essential Health and Safety Requirements of
ATEX Directive 2014/34/EU,
EMC Directive 2014/30/EU,
Low Voltage Directive 2014/35/EU and
RoHS Directive 2011/65/EU.
The appropriate standards, technical regulations und
specifications you can take from the attached
conformity declaration and the conformity declarations
on our Website.
M20 x 1,5
M20 x 1,5
1
